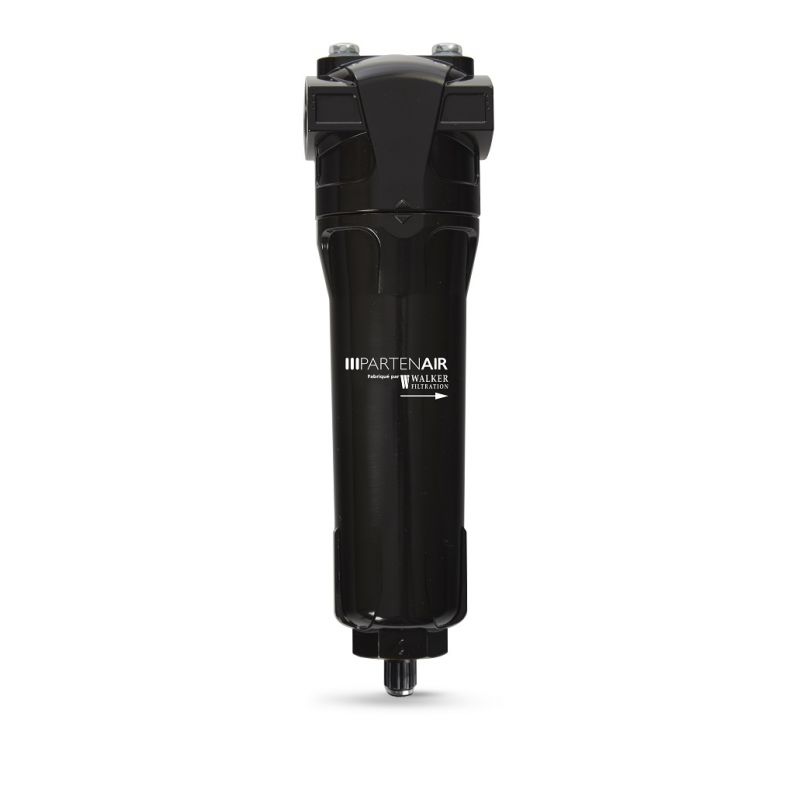

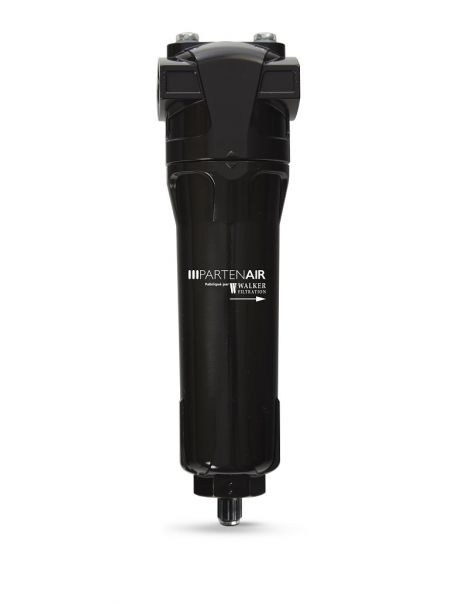

Séparateurs cycloniques série WS

Voir le choix des modèles
+ -
Eau sous forme liquide
Classe iso : 7
9876543210
Document à télécharger

Elimination des liquides

Les séparateurs série WS sont conçus pour éliminer 100% des liquides présents dans l'air comprimé.
Ils sont utilisés pour protéger les installations de traitement d'air (filtres, sécheurs,...) de la présence de non condensables (eau/huile) néfastes pour leur bonne efficacité.


Munis d'un déflecteur exclusif, la série WS offre une séparation optimale entre 20 et 100% du débit nominal.
Les liquides séparés sont évacués automatiquement par le système de purge automatique intégré.
La gamme est constituée de 16 modèles couvrant des débits jusqu'à 25500 m3/h sous 7 bars.

  • Eliminent 100% des liquides présents dans l’air comprimé

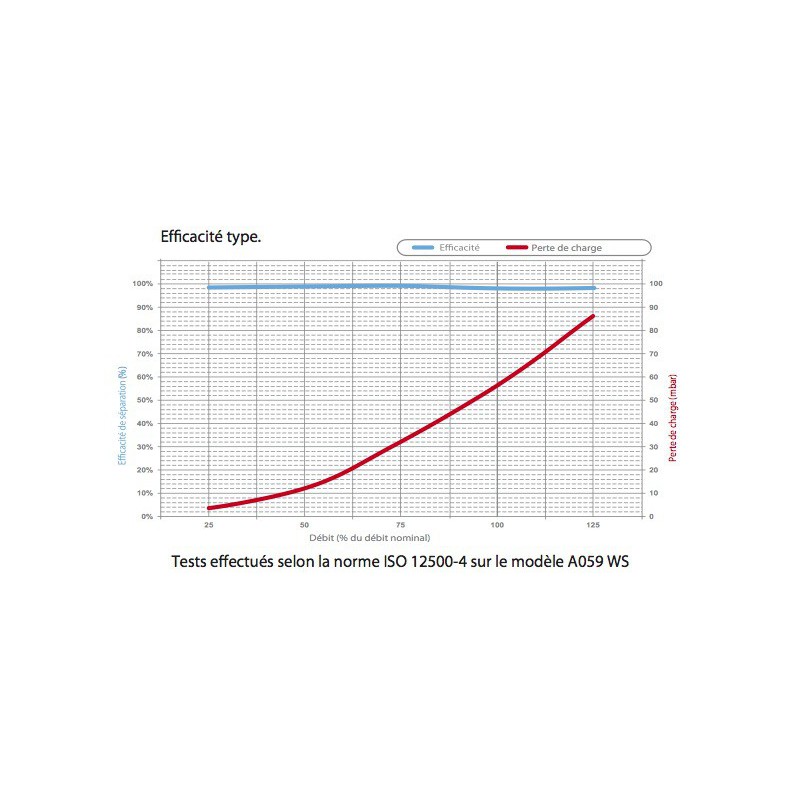

  • Efficacité optimale de 20 à 100% de la capacité nominale de chaque modèle

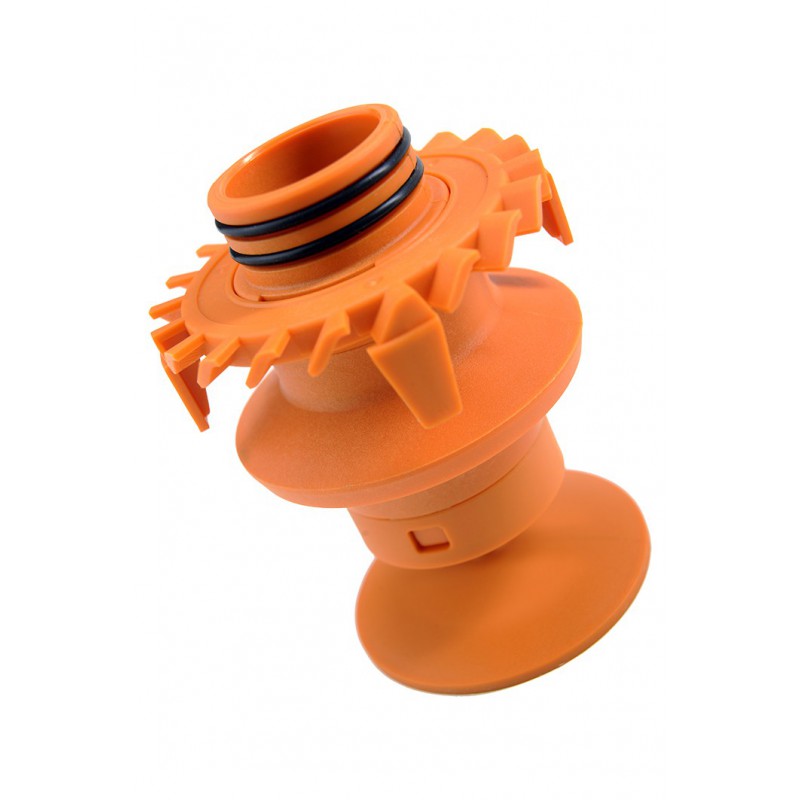

  • Nouveau déflecteur exclusif à haute efficacité.
  • Protection anti-corrosion totale par cataphorèse.
  • Peinture externe cuite au four.
  • Compatibles avec huiles minérales ou synthétiques.
  • Compatibles avec les réseaux non lubrifiés.
  • Purgeur automatique avec test manuel.
  • Séparateurs conformes à la Directive 14/68 pour les équipements sous pression pour les gaz du groupe 2.
  • Conception en conformité avec ISO 12500.
  • Fabrication certifiée ISO 9001.
Modèle

ModèleRaccordement entréeDébitMon souhait
FP 11 WS1/8"11playlist_add
FP 27 WS¼"27playlist_add
FP 45 WS¼"45playlist_add
FP 65 WS3/8"65playlist_add
FP 90 WS½"90playlist_add
FP 130 WS½"130playlist_add
FP 230 WS3/4"230playlist_add
FP 320 WS1"320playlist_add
FP 365 WS1"¼365playlist_add
FP 510 WS1"¼510playlist_add
FP 730 WS1"½730playlist_add
FP 1280 WS2"1280playlist_add
FP 1550 WS2"½1550playlist_add
FP 2740 WS3"2740playlist_add
Me conseiller  playlist_add

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) Débits indiqués selon ISO 7183 (20°C et 1 bar absolu) sous 7 bars relatifs

(*) Si d’importantes quantités de liquides sont attendues, nous recommandons d’installer un purgeur par électrovanne ou un purgeur capacitif.

PWS Séparateurs centrifuges

Tant que l’air comprimé n’est pas séché, toute baisse de température génère une condensation de vapeur d’eau. Cette condensation est très importante lorsque les températures initiales sont élevées. Les matériels de traitement de l’air comprimé (filtres, sécheurs) sont conçus pour traiter de l’air comprimé saturé en humidité mais exempt de liquides.

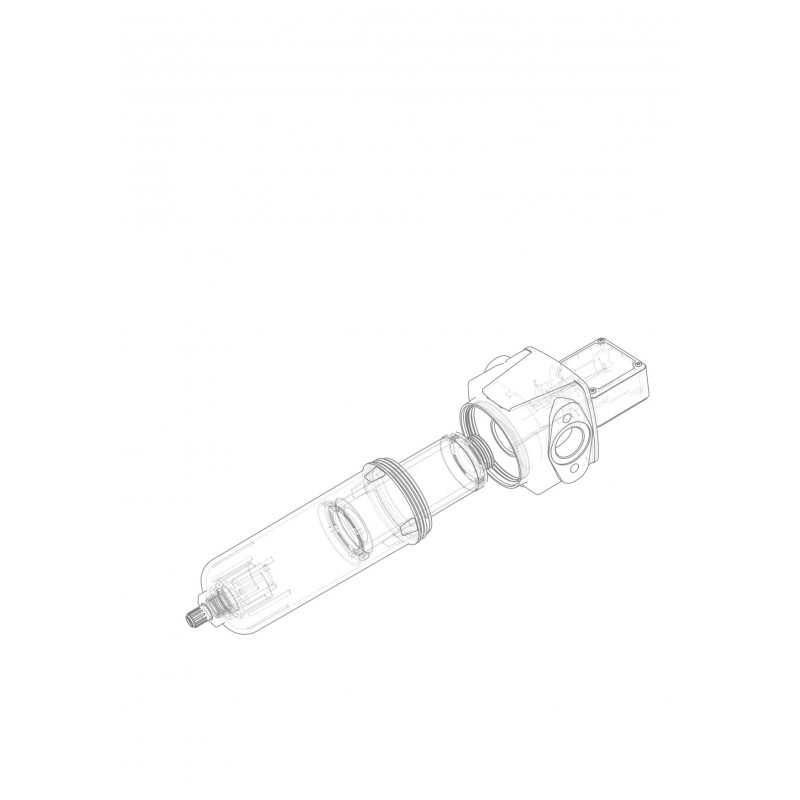

En effet, ces liquides dégradent les performances des sécheurs et endommagent les médias filtrants des filtres réseau. La mise en place d’un séparateur centrifuge série PWS protège efficacement ces matériels des liquides (eau / huile) condensés et véhiculés dans les canalisations. Leur déflecteur exclusif, sépare les liquides par centrifugation qui ruissellent par gravité vers la partie basse du bol pour y être éliminés par le purgeur automatique.

La forme étudiée du déflecteur empêche tout ré-entraînement des liquides en aval du séparateur.

Caractéristiques détaillées

Température d’air comprimé maximum+120 °C
Température de service minimum+1°C
Perte de charge moyenne au débit nominal50 mBar
Pression de service maximum16 Bars

Facteur de correction selon la pression de service

PressionBars45678910111213141516
Facteurx0.760.840.9211.071.131.191.251.311.361.411.461.51
