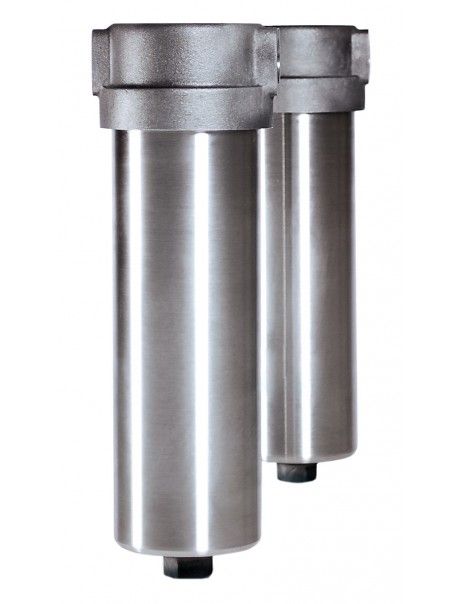

Filtres haute pression (Gammes acier oxydable)

Voir le choix des modèles
+ -
Particules
Selon grade - Classe iso : 1 à 3
9876543210
Huile résiduelle (à 20°)
Selon grade - Classe iso : 1 à 4
9876543210
Document à télécharger

Tous grades de filtration jusqu'à 350 bars


5 séries de filtres disponibles pour une filtration à un prix adapté.

Gammes Aluminium

2 gammes disponibles pour une pression maxi de 20 et 50 bars.

Gammes acier inoxydable

3 gammes pour des pressions de 50, 100 et 350 bars.

Ces gammes comprennent 6 grades de filtration:

- Séparateur cyclonique, 25µ, 5µ, 1µ, 0,01µ, charbon actif.

  • 5 grades de filtration disponibles
  • Filtration huile résiduelle jusqu’à 0,003 ppm à 20°C
  • Filtration particules jusqu’à 0,01 µ
  • 3 gammes spécifiques (20 , 100 & 350 bars)
  • Corps en acier inoxydable 316.
  • Faible vitesse de passage au travers les éléments filtrants pour garantir de meilleures performances
  • Compatibles avec huiles minérales ou synthétiques.
  • Compatibles avec les réseaux non lubrifiés.
  • Purgeurs haute pression disponibles en option.
  • Filtres conformes à la Directive 2014/68 pour les équipements sous pression pour les gaz du groupe 2
  • Filtres testés individuellement et sérialisés.
  • Conception en conformité avec ISO 12500.
  • Fabrication certifiée ISO 9001.
Modèle

ModèleRaccordement entréeDébitMon souhait
350 HP 24 AC¼48playlist_add
350 HP 24 X25¼48playlist_add
350 HP 24 X5¼48playlist_add
350 HP 24 X1¼48playlist_add
350 HP 24 XA¼48playlist_add
C 025 XA¼100playlist_add
C 025 X25¼100playlist_add
C 025 AC¼100playlist_add
C 025 X1¼100playlist_add
C 025 X5¼100playlist_add
C 037 XA3/8200playlist_add
C 037 X13/8200playlist_add
C 037 X53/8200playlist_add
C 037 AC3/8200playlist_add
C 037 X253/8200playlist_add
100 HP 24 X25¼100playlist_add
100 HP 24 X5¼100playlist_add
100 HP 24 X1¼100playlist_add
100 HP 24 AC¼100playlist_add
100 HP 24 XA¼100playlist_add
C 050 XA½340playlist_add
C 050 AC½340playlist_add
C 050 X5½340playlist_add
C 050 X25½340playlist_add
C 050 X1½340playlist_add
100 HP 49 X5½315playlist_add
100 HP 49 X1½315playlist_add
100 HP 49 XA½315playlist_add
100 HP 49 AC½315playlist_add
100 HP 49 X25½315playlist_add
350 HP 26 X1¼111playlist_add
350 HP 26 X5¼111playlist_add
350 HP 26 XA¼111playlist_add
350 HP 26 X25¼111playlist_add
350 HP 26 AC¼111playlist_add
C 75 X5¾500playlist_add
C 75 XA¾500playlist_add
C 75 X1¾500playlist_add
C 75 X25¾500playlist_add
C 75 AC¾500playlist_add
C 101 AC11000playlist_add
C 101 XA11000playlist_add
C 101 X111000playlist_add
C 101 X2511000playlist_add
C 101 X511000playlist_add
100 HP 75 X1¾460playlist_add
350 HP 50 X5½255playlist_add
100 HP 75 AC¾460playlist_add
350 HP 50 X1½255playlist_add
100 HP 75 X5¾460playlist_add
100 HP 75 XA¾460playlist_add
350 HP 50 AC½255playlist_add
350 HP 50 X25½255playlist_add
100 HP 75 X25¾460playlist_add
350 HP 50 XA½255playlist_add
C 150 XA1700playlist_add
C 150 X51700playlist_add
C 150 X11700playlist_add
C 150 AC1700playlist_add
C 150 X251700playlist_add
C 200 X122040playlist_add
C 200 AC22040playlist_add
C 200 XA22040playlist_add
C 200 X2522040playlist_add
C 200 X522040playlist_add
100 HP 100 X251680playlist_add
100 HP 100 X51680playlist_add
100 HP 100 X11680playlist_add
100 HP 100 XA1680playlist_add
100 HP 100 AC1680playlist_add
350 HP 75 X5¾510playlist_add
350 HP 75 X25¾510playlist_add
350 HP 75 AC¾510playlist_add
350 HP 75 XA¾510playlist_add
350 HP 75 X1¾510playlist_add
100 HP 101 X111200playlist_add
100 HP 101 XA11200playlist_add
100 HP 101 AC11200playlist_add
100 HP 101 X2511200playlist_add
100 HP 101 X511200playlist_add
C 201 X2523400playlist_add
C 201 X523400playlist_add
C 201 X123400playlist_add
C 201 AC23400playlist_add
C 201 XA23400playlist_add
100 HP 150 AC1700playlist_add
100 HP 150 X11700playlist_add
100 HP 150 XA1700playlist_add
100 HP 150 X51700playlist_add
100 HP 150 X251700playlist_add
350 HP 100 X51750playlist_add
350 HP 100 X251750playlist_add
350 HP 100 XA1750playlist_add
350 HP 100 X11750playlist_add
350 HP 100 AC1750playlist_add
100 HP 200 X523400playlist_add
100 HP 200 X123400playlist_add
100 HP 200 XA23400playlist_add
100 HP 200 X2523400playlist_add
100 HP 200 AC23400playlist_add
350 HP 101 XA11330playlist_add
350 HP 101 X2511330playlist_add
350 HP 101 AC11330playlist_add
350 HP 101 X111330playlist_add
350 HP 101 X511330playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add
Me conseiller  playlist_add

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) Débits indiqués selon ISO 7183 à 20°C et 1 Bar abs à la pression nominale de service.

(1) Filtres fournis avec bouchon de purge. Purgeurs à haute pression disponibles en option.

(2) Température de service maximum : 120°C sauf pour grade AC : 25°C.

(3) Fabrication sans silicone disponible sur demande (Nous consulter)

Gammes 50, 100 & 350 bars de 25 µ au charbon actif

Une gamme économique

Ces filtres pour hautes pressions de service utilisent des corps en acier inoxydable.

Ces filtres répondent aux plus hautes exigences en matière de filtration et de finition. Ils sont parfaits pour les applications en industrie alimentaire, pharmaceutique, chimique, pétrolière...

Ils disposent de 5 grades de filtration différents afin de répondre à toutes les applications.

Gages d’une sécurité maximale, les procédures de contrôles ISO de ces filtres incluent un test hydrostatique individuel et l’application d’un numéro de série pour une traçabilité complète.

Tous les filtres série 25 HP et 50 HP ont été fabriqués et testés selon la norme internationale ISO 12500.

Caractéristiques détaillées

Facteur de correction selon la pression de service (Série 50 bars)

PressionBars468101520304050
Facteurx0,140,220,280,340,470,560,700,851

Facteur de correction selon la pression de service (Série 100 bars)

PressionBars2030405060708090100
Facteurx0,450,570,680,80,840,880,920,961

Facteur de correction selon la pression de service (Série 350 bars)

PressionBars50100150200250300350
Facteurx0,730,780,820,870,910,961
