Groupe d'eau glacée FRIOREVERSE

Voir le choix des modèles
+ -
Document à télécharger

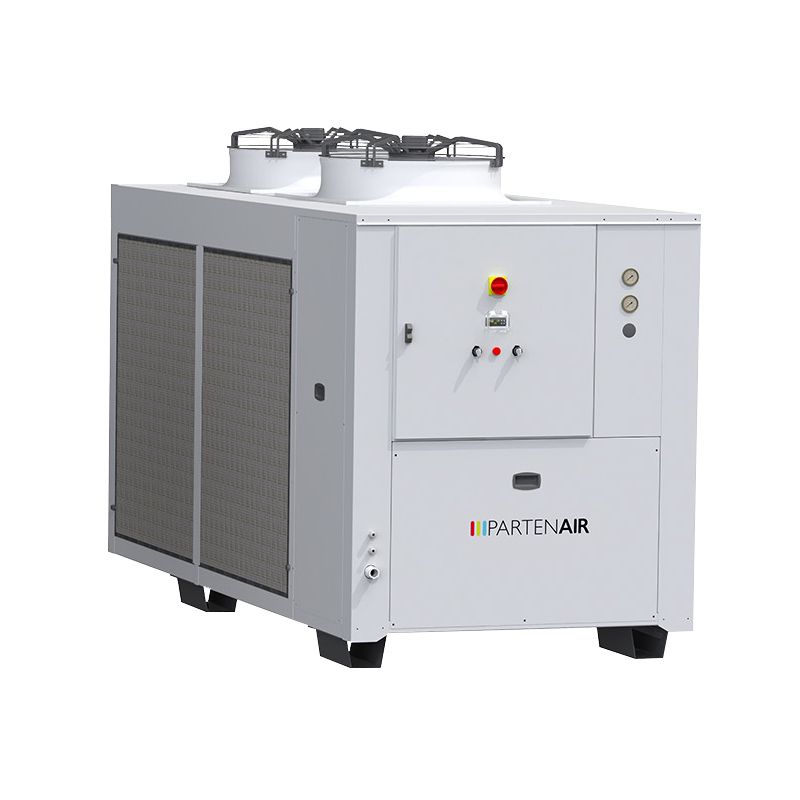

Une FRIOFLEX réversible avec pompe à chaleur

Une gamme « à la carte » pour répondre à toutes les configurations possibles. De nombreuses options sont disponibles.
Les refroidisseurs d’eau FRIOFLEX ont été spécialement développés pour offrir une solution fiable et économique aux besoins de refroidissement des industries de tailles intermédiaires.

Les +

  • Compresseurs scroll
  • Réversible

Plaquette GENERALE

Modèle

Modèle Raccordement entrée Puiss. élect. Kw : Froid Mon souhait
FRR 010 1" 10,3
FRR 015 1" 14,5
FRR 019 1" 19,1
FRR 026 1"1/2 26,3
FRR 031 1"1/2 30,9
FRR 034 1"1/2 33,8
FRR 040 1"1/2 40,2
FRR 048 1"1/2 48,4
FRR 051 2" VIC. 51
FRR 053 2" VIC. 52,8
FRR 057 2" VIC. 57,2
FRR 060 2" VIC. 59,8
FRR 067 2" VIC. 67,2
FRR 078 2" VIC. 77,7
FRR 080 2" VIC. 79,7
FRR 090 2" VIC. 90,4
FRR 091 2" VIC. 91,1
FRR 099 2" VIC. 98,7
FRR 100 2" VIC. 99,3
Me conseiller

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

De 13 kW à 141 kW Réversible

La gamme FRIOFLEX et les pompes à chaleur FRIOREVERSE sont développées pour répondre aux exigences des applications industrielles. Elles fournissent un contrôle précis de la température de l’eau réfrigérée ou chaude avec une fiabilité absolue de fonctionnement en continu. Toutes les unités sont équipées de composants soigneusement sélectionnés pour leur performance et leur qualité de fabrication.

Structure

La structure autoportante est réalisées en acier galvanisé protégé par une peinture poudre polyester offrant une excellente résistance aux agents atmosphériques et à l’installation en extérieur. Tous les éléments de fixation sont en acier inoxydable ou électrozingués.
L’agencement de la section aéraulique (ventilateurs confinés dans un volume protégé) permet d’accéder en toute sécurité à la section hydraulique et au compartiment des compresseurs.  Les opérations d’entretien peuvent être effectuées en toute sécurité lorsque la machine est en fonctionnement.

Circuit frigorifique

Réalisé avec des matériaux de première qualité, par du personnel spécialisé et selon des procédures rigoureuses de brasage.
Il est conforme à la directive des équipements sous pression 2014/68/EU.

Composition :

• Compresseurs scroll conçus pour le réfrigérant R410A
• Evaporateurs à plaques en acier inoxydable AISI 316
• Condenseurs en cuivre et aluminium
• Filtre déshydrateur
• Voyant de passage avec témoin d’humidité
• Vanne de détente thermostatique à égalisation externe de pression
• Pressostat haute pression à réarmement manuel
• Transducteur basse pression à réarmement semi-auto.
• Manomètres haute et basse pression
• Prises de pression pour contrôles et entretien

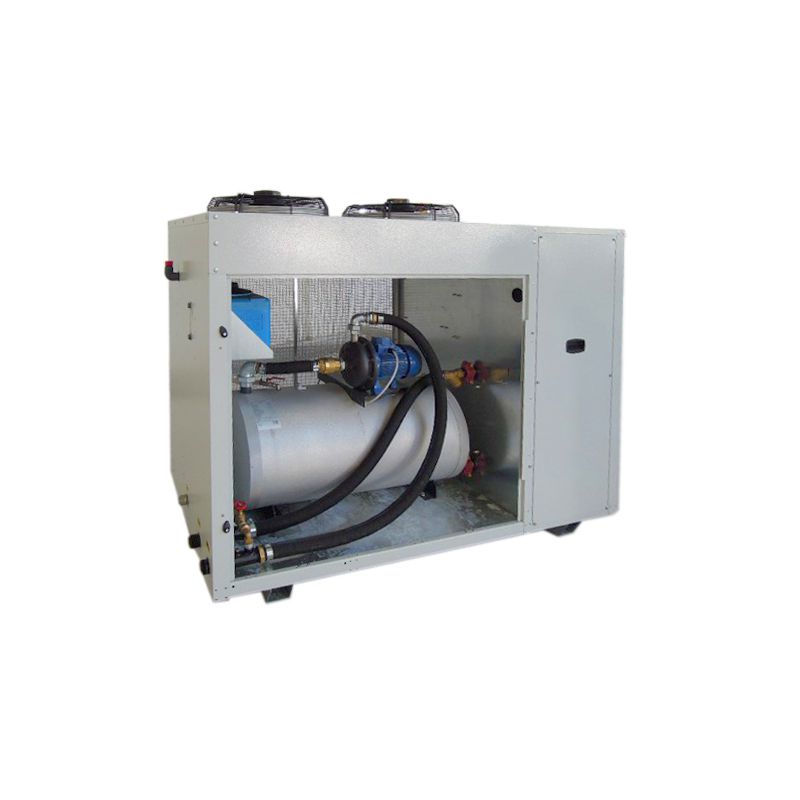

Circuit hydraulique

Composé en standard d’un évaporateur à plaques inox et des tuyauteries de liaison, il comprend un pressostat différentiel qui protège l’évaporateur en cas d’absence de flux d’eau.
Toutes les unités peuvent être dotées d’une pompe centrifuge multi-étages (en option), avec impulseur en acier. Les pompes sont à moteur asynchrone à 2 pôles, autoventilées avec classe d’isolement F et protection IP55. Toutes les parties en contact avec le fluide sont en acier inoxydable AISI 304.

Tous les groupes de la gamme peuvent être utilisés avec des mélanges d’eau et d’éthylène glycol (jusqu’à 30 % de concentration).

De nombreuses configurations sont disponibles en option :
• Pompes avec trois niveaux de pression (2, 3 ou 5 bar)
• Pompes doubles avec permutation automatique (pompe de secours)
• Réservoir d’eau intégré au groupe, en inox sur option
• Double circuit avec réservoir de découplage intégré
Les groupes d’eau peuvent être équipés avec plusieurs variantes de réservoir : ouvert, sous pression, en acier inoxydable.

Exemples de configurations

Compresseurs

Tous les groupes sont munis de compresseurs scroll avec témoin de niveau d’huile et une résistance de réchauffage du carter. Ils sont protégés par un dispositif de contrôle de séquence des phases pour éviter le risque de rotation contraire. Ils sont montés sur supports antivibratoire en caoutchouc, ce qui permet un fonctionnement très silencieux et de faibles vibrations.

Ils offrent un haut niveau de rendement énergétique (EER) et de fiabilité.

Condenseurs

Il est composé de tubes en cuivre avec ailettes en aluminium. Un traitement anti-corrosion par cataphorèse, disponible en option, permet une résistance accrue à la corrosion pour les installations situées en milieu agressif.

Ventilateurs

De type axial à 4 pôles, à pales profilées et dentelées, les ventilateurs sont accouplés directement aux moteurs avec rotor externe et munis d’une grille de protection.

Ils sont dotés d’une protection thermique interne à réarmement automatique et bénéficient de la classe d’isolement F.  Le contrôle de condensation à étages, de série, est disponible en option avec régulation continue de la vitesse. Cela rend la machine encore plus silencieuse lorsque la température extérieure est basse ou lorsque la machine fonctionne à charge réduite.
Des ventilateurs à régulation électronique de type EC sont également disponibles en option.
Pilotés par une régulation linéaire 0 à 100% délivrée par le contrôleur électronique, ils offrent une grande souplesse de fonctionnement pour des températures ambiantes extrêmement basses.

Evaporateur

Constitué de plaques soudobrasées en acier inoxydable AISI 316, de dimensions compactes, il offre un rendement énergétique optimisé.
La sécurité antigel du contrôleur électronique surveille la température de l’eau en sortie de l’évaporateur afin d’empêcher le risque de prise en glace.

Un pressostat différentiel protège l’évaporateur en cas d’absence de débit d’eau, tandis qu’un filtre mécanique à l’entrée protège l’ensemble du circuit hydraulique contre d’éventuels débris provenant de l’installation qui obstruraient le passage de l’eau.

Tableau électrique

Conforme à la norme EN 60204. Il est réalisé en tôle galvanisée protégée par une peinture poudre de polyester. Il inclut un sectionneur général avec blocage de porte (empêche l’accès au tableau tant que celui-ci est sous tension).

La porte pour l’accès au contrôle électronique est étanche. Il comprend également des discontacteurs magnétothermiques pour les compresseurs et les pompes. Les câbles à l’intérieur du tableau sont numérotés. Un interrupteur MARCHE/ARRÊT est prévu sur la porte du tableau électrique pour faciliter l’utilisation.
En option ils peuvent être équipés de résistance de chauffage pour les installations situées en climats froids ou d’une ventilation (naturelle ou forcée par ventilateurs internes) pour le fonctionnement en été / climat tropical.

Caractéristiques détaillées

(1) Données indiquées aux conditions suivantes : Température de l’eau en entrée/sortie 12/7 C – Température ambiante : 32°C
(2) Données indiquées à : température de l’eau en entrée/sortie 40/45°C – Température de l’air : 7°C
(3) Indiqué à une distance de 10m et à une hauteur du sol de 1,5m en champ libre

Accessoires et options disponibles*

Pompe simple P2 Résistance anti-condensation du tableau électrique
Pompe simple P3 Double point de consigne
Pompe simple P5 Vanne thermostatique simple + vanne de liquide
Pompe double P2 Double point de consigne
Pompe double P3 Vanne thermostatique double + 2 vannes liquides
Pompe double P5 Vanne thermostatique électronique
Conduites non ferreuses pour pompe simple Condenseur avec protection par cataphorèse
Conduites non ferreuses pour pompe double Condenseur cuivre-cuivre
Réservoir sous pression avec pompe simple Contrôle de condensation: Vitesse continue
Réservoir sous pression avec pompe double (Régulateur de tension)
Circuit pressurisé non ferreux pour pompe simple Contrôle de condensation: Ventilateurs électroniques
(Réservoir en acier inoxydable AISI304) Contrôle de condensation: Kit basse temp. ambiante
Circuit pressurisé non ferreux pour pompe double (Température ambiante jusqu’à -20 ° C)
(Réservoir en acier inoxydable AISI304) Barrière anti-vent
Kit de circuit ouvert (réservoir d’eau additionnel) Kit de remplissage d’eau automatique
Circuit atmosphérique non ferreux (réservoir plastique) Raccords d’eau filetés (GAS)
Réservoir de découplage avec pompe P2 Raccords d’eau filetés (GAS)
Réservoir de découplage avec pompe P3 Acier inoxydable AISI304
Réservoir de découplage avec pompe P5 Panneau de commande à distance
Détecteur de niveau d’eau Supports anti-vibrations en caoutchouc sans réservoir
Vanne de by-pass automatique Supports anti-vibrations en caoutchouc avec réservoir
Dispositif antigel évaporateur Roues
Dispositif antigel évaporateur et pompe Base en bois
Dispositif antigel évaporateur, pompe et réservoir Caisse en bois

(*) selon modèles, nous consulter.
