Détecteurs de vapeurs d'huile - COVAMAT 880
| Marque | Partenair |
| Catégories | Mesure, Analyseurs de teneur résiduelle en huile pour les réseaux d'air comprimé |
| Document à télécharger | |
| Documentation COVAMAT |

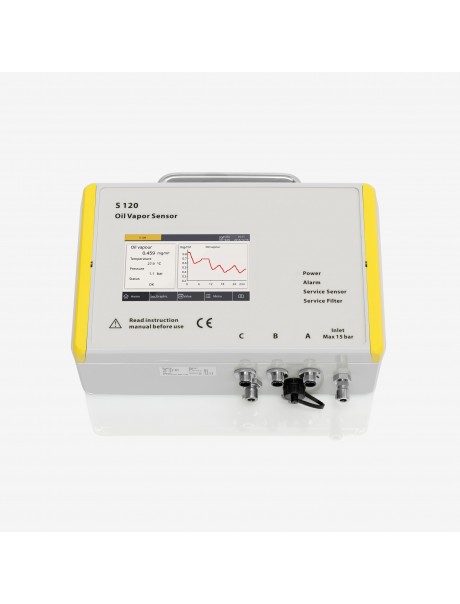

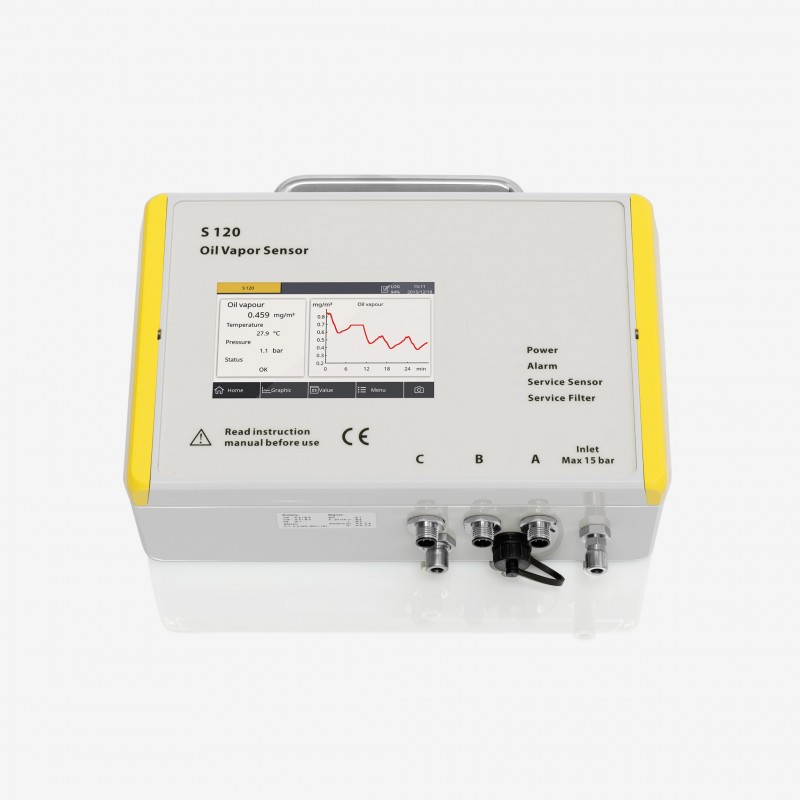

Le détecteur, COVAMAT 880 surveille la teneur en vapeurs d'huile dans l'air comprimé et autres gaz. Il est disponible en version stationnaire ou version portable pour contrôles sur différents sites. Son raccordement facile sur l'enregistreur de données DATAPORT 670 ou DATAMON 669 et sa puissance exceptionnelle font du COVAMAT 880 la solution idéale quand des teneurs résiduelles en huile doivent être mesurées et surveillées avec précision.
Il n'est pas simple de garantir que l'air comprimé soit exempt d'huile. Dans de nombreuses industries, particulièrement alimentaires ou pharmaceutiques, la surveillance est absolument nécessaire pour éviter toute contamination des produits et tout risque pour la santé humaine. Le COVAMAT 880 exécute cette tâche de surveillance de façon fiable et abordable.
Pour une précision exceptionnelle et une stabilité sur le long terme, le capteur est doté d'un calibrage automatique. La pollution et la durée de vie du capteur sont surveillées et indiquées à l'utilisateur via des messages d'état. En cas de dépassement accidentel de la teneur en huile résiduelle maximale admissible, l'air est dérivé au moyen d'un by-pass afin de protéger le capteur.
Valeurs limites :
Classe d'air comprimé 1 (EN ISO 8573-1) : 0,01 mg/m³
Application médicale : (EAB 407/1238) : 0,1 mg/m³
Air respirable (EN 12021) : 0,5 mg/m³
Caractéristiques:
• Mesure de vapeurs d'huile résiduelle dans l'air comprimé et les gaz
• Adapté à une utilisation stationnaire ou portable
• Mesures jusqu'à 0,003 mg/m³
• Raccordement facile grâce à un tuyau et un connecteur rapide 6 mm
• Signaux de sortie :
- 4 ... 20 mA
- RS-485, Modbus/RTU
- Relais (NO)
• Capteur PID pour une très haute précision
• LED pour indiquer la maintenance et l'alarme
• Possibilités de raccordement à des écrans et des enregistreurs de données PARTENAIR, mais également à des écrans et des systèmes de fabricants tiers
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
Caractéristiques détaillées
| Caractéristiques techniques | |
| Fluide de mesure | Air comprimé et gaz, sans composant corrosifs,agressifs ni inflammables |
| Plage de mesure | 0,003 ... 10,00 mg/m³ (sur la base de 1 000 hPa, 20 °C, 0 % d'humidité relative) |
| Type de capteur | PID (détecteur de photo ionisation) |
| Limite de détection | 0.003 mg/m³ |
| Précision | 5% de l'affichage + - 0,003 mg/m³ |
| Pression de fonctionnement | 3 ... 15 bar (pression supérieure sur demande) |
| Humidité du gaz | < 40 % humidité relative, pas de condensation |
| Débit de test | < 2 l/min, gaz de mesure libéré dans |
| Raccord de gaz | Raccord rapide 6 mm |
| Raccordement éléctrique | Connecteur multi-broches M12 |
| Durée de vie du capteur | 6000 heures de service (indiquées par voyant) |
| Température du gaz | -20 °C ... +50 °C (à l'admission) |
| Température ambiante | -20 °C ... +50 °C |
| Température de transport | -30 °C ... +70 °C |
| Signal de sortie | 4 ... 20 mA (0 ... 10 mg/m³) RS-485, Modbus / RTU Relais, NO, 32 V CC/500 mA |
| Alimentation électrique | 24 V CC ± 5%, 10 W |
| Afficheur et enregistreur | Ecran tactile couleur 5" Enregistreur 100 millions de valeurs (Option) |
| Application | En aval des filtres au charbon actif ; en aval des compresseurs non lubrifiés ; en aval de toute chaîne de séchage et de filtration d'air. |
| Boîtier / dimensions | PC, alliage d'aluminium, 271 X 205 X 91 mm |
| Indice de protection | IP65 |
| CEM | Selon la norme CEI 61326-1 |
| Réglages | Divers réglages du capteur possibles via l'afficheur ou le logiciel de configuration |
| Masse | 2400 g |
| Échantillonnage | 1 s |
