Ensembles de filtration compacts série BB WSP - FSP

Voir le choix des modèles
+ -
Particules
0,01µ
Classe iso : 1
9876543210
Huile résiduelle (à 20°)
0,003 ppm
Classe iso : 0
9876543210

Pour cabines de peinture, vernis, et autres applications nécessitant une haute pureté d'air

Les ensembles de filtration BBWSP combinent 3 étages de filtration en 1 unité compacte.

Ils éliminent l'eau liquide, l'huile et les vapeurs d'hydrocarbures véhiculées par l'air comprimé et qui sont responsables des défauts de finition.

Ils sont livrés entièrement assemblés, avec régulateur de pression et manomètre. IIs disposent d'équerres de fixation pour une installation murale simple et rapide.

La gamme est constituée de 2 ensembles couvrant des débits jusqu'à 60 mètres cubes par heure sous une pression de 7 bars.

Les ensembles sont livrés complets avec leurs éléments filtrants et 2 systèmes de purge automatique pour les condensats.

  • Filtration des particules jusqu’à 0,01µ
  • (Classe ISO 8573 = 1)
  • Filtration huile résiduelle 0,003 ppm à 20°C
  • (Classe ISO 8573 = 1)
  • 3 étages de filtration.
  • Protection anti-corrosion totale par cataphorèse.
  • Étanchéité des éléments filtrants par double joint torique pour une sécurité accrue.
  • Compatibles avec huiles minérales ou synthétiques.

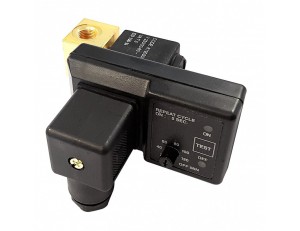

  • 2 purgeurs automatiques avec test manuel.
  • Filtres conformes à la Directive 2014/68 pour les équipements sous pression pour les gaz du groupe 2.
  • Livrés assemblés avec fixations murales.
  • Conception en conformité avec ISO 12500.
  • Fabrication certifiée ISO 9001.
Modèle

ModèleRaccordement entréeDébitMon souhait
BB 45 WSP1/4’’45playlist_add
BB 65 WSP3/8’’65playlist_add
Me conseillerplaylist_add

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(1) L’élément filtrant au charbon actif doit être remplacé de manière régulière pour répondre aux besoins de l’application mais, au minimum, tous les 6 mois.

Pour cabines de peinture, vernis.. et applications haute pureté d’air

PBB WSP : Une filtration de PRO

La qualité de l’air comprimé est un facteur clé pour garantir une finition irréprochable des peintures et des vernis.

L’eau, l’huile et les particules véhiculéespar l’air comprimé sont la source de défauts de finition coûteux et incompatibles avec les exigences de qualité et de rentabilité exigées de nos jours.

Les ensembles BB-WSP ont été à l’origine spécialement développés pour la filtration de l’air destiné aux cabines de peinture afin d’affranchir l’utilisateur des problèmes liés à une mauvaise qualité de l’air comprimé.

Mais ils trouvent également leur place pour toutes les applications sensibles nécessitant une parfaite qualité d’air.

Livrées entièrement assemblées, ces unités compactes s’installent très facilement et leur prix, très étudié, permet un retour sur investissement rapide.

Caractéristiques détaillées

Classe de qualité selon ISO 8573-1:2001Particules : 1
Huile résiduelle : 1
Rétention des particules> 99,99% à 0,01µ
Teneur résiduelle en huile à 20°C0,003 ppm
Température d’air comprimé maximum50°C
Température d’air comprimé recommandée25°C  max
Pression de service maximum16 bars
Perte de charge (initiale)150 mbars
Perte de charge maximale recommandée400 mbars (1)

Facteur de correction selon la pression de service

PressionBars5678910111213141516
Facteurx0,840,9211,071,131,191,251,311,411,461,511,51
