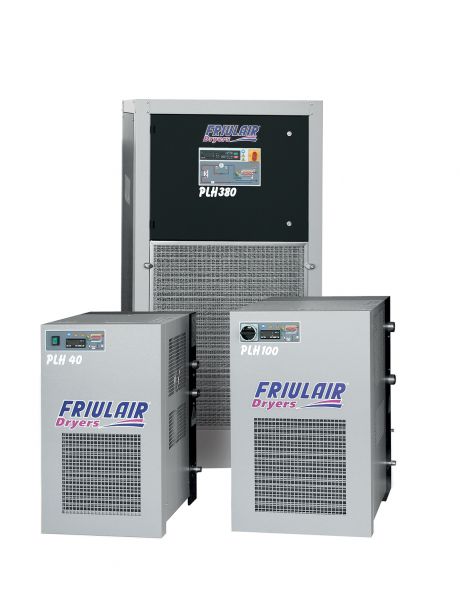

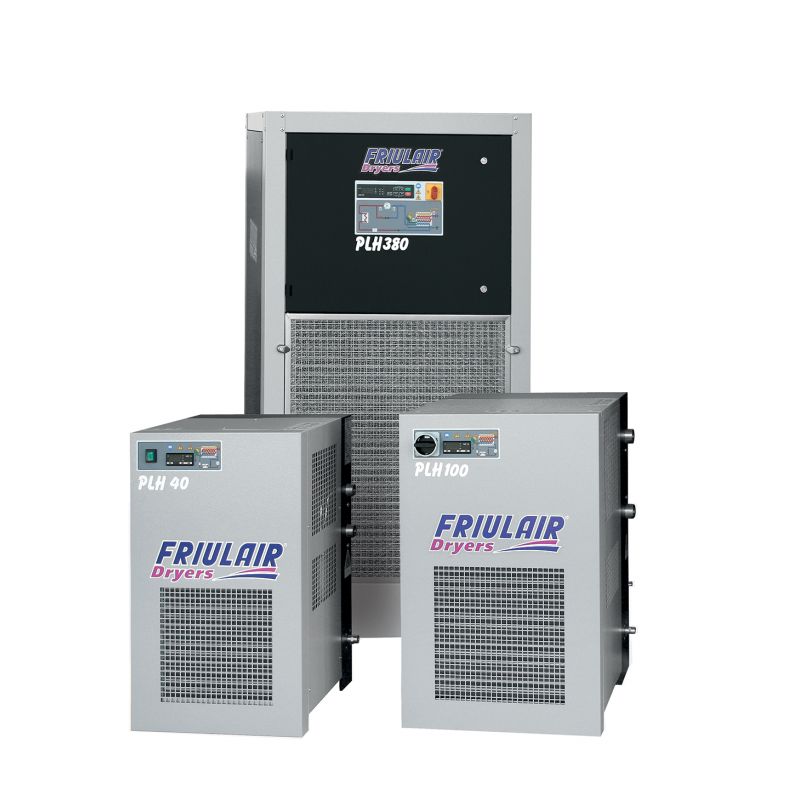

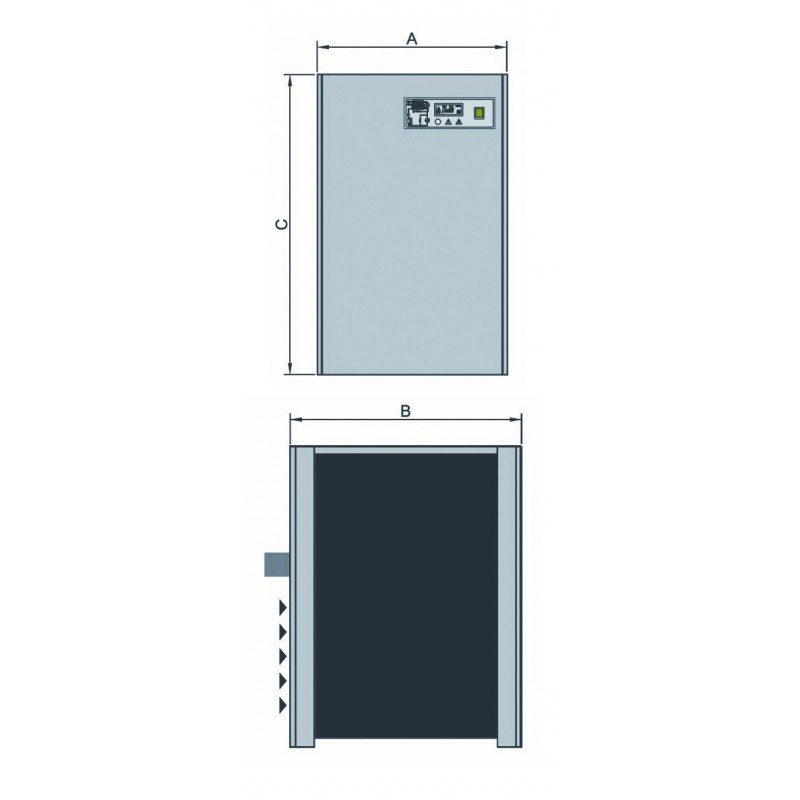

Sécheur Série PLH - Pression jusqu'à 50 bars

Voir le choix des modèles
+ -
Eau (Vapeur)
Pt. rosée +3°C
Classe iso : 4
9876543210
Document à télécharger

Gamme moyenne pression

La série de sécheurs par réfrigération PLH est conçue pour les réseaux d'air comprimé jusqu'à une pression de 50 bars nécessitant un point de rosée sous pression de +3°C

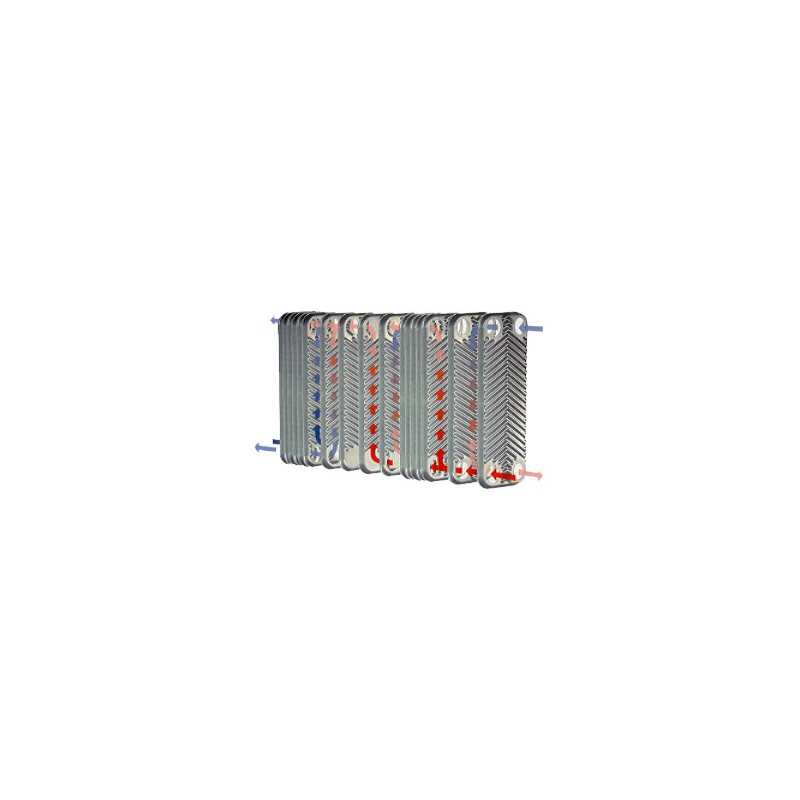

Les échangeurs de chaleur employés sont de type à plaques en acier inoxydable. Ces échangeurs procurent une résistance supérieure aux échangeurs traditionnels tout en offrant un encombrement réduit.

Leur circuit frigorifique est régulé par une vanne proportionnelle, qui garantit une stabilité du point de rosée de 0 à 100% du débit.

La gamme est constituée de 19 modèles et couvre des débits jusqu'à 5000 m3/h.

  • Point de rosée +3°C sous pression (Classe ISO 8573-1 : 2001 = 4)

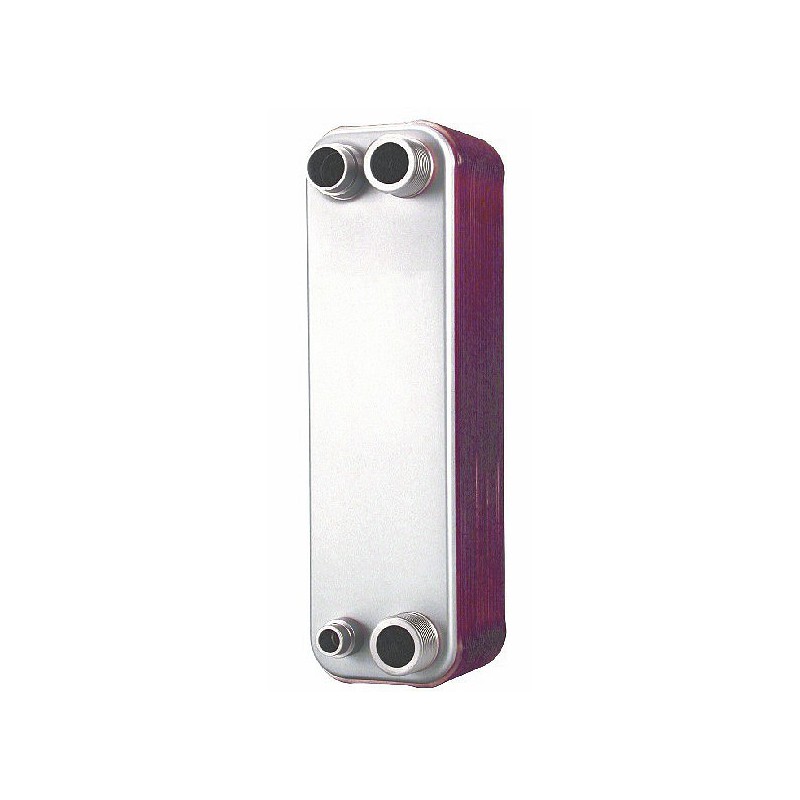

  • Echangeur de chaleur à plaques en acier inoxydable brasées.
  • Conception verticale de l’échangeur, séparation naturelle de l’eau par gravité, sans risque de ré-entraînement.
  • Séparateur de condensats avec démister en acier inoxydable.

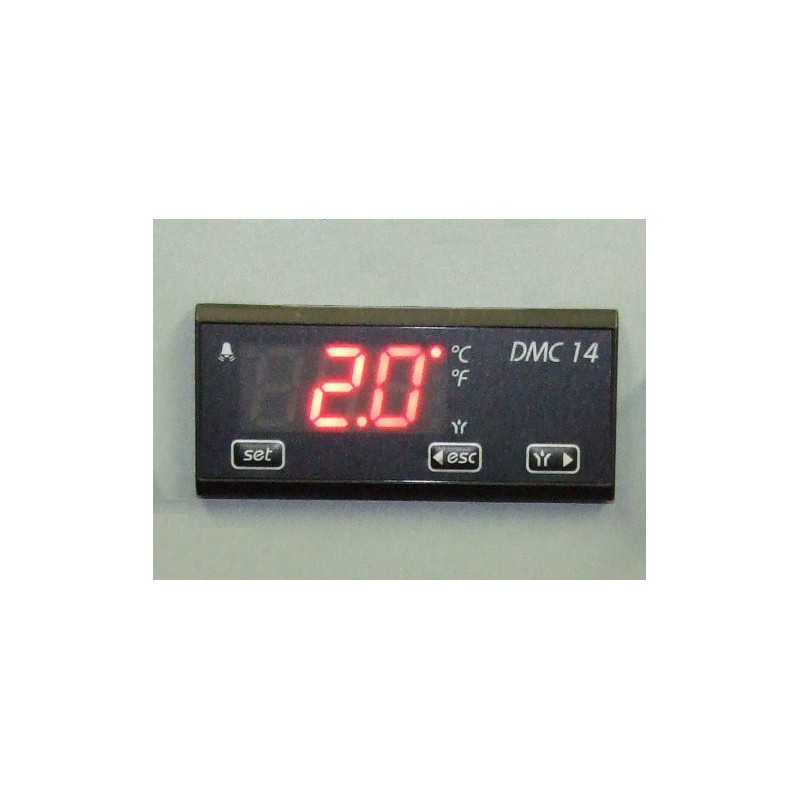

  • Affichage digital du point de rosée.
  • Contrôleur électronique avec report d’alarme à distance paramétrable.
  • Faible consommation énergétique.
  • Encombrement au sol réduit.
  • Purgeurs de condensats électroniques.
Modèle

ModèleRaccordement entréeDébitMon souhait
PLH 12 C3/8”72playlist_add
PLH 8 C3/8”45playlist_add
PLH 4 C3/8”25playlist_add
PLH 151/2”90playlist_add
PLH 221/2”135playlist_add
PLH 303/4”180playlist_add
PLH 403/4”240playlist_add
PLH 501”315playlist_add
PLH 751”450playlist_add
PLH 1001”615playlist_add
PLH 1301” 1/2810playlist_add
PLH 1601” 1/21008playlist_add
PLH 2702”1620playlist_add
PLH 4002”1/2 Br.2430playlist_add
PLH 5002” 1/2 Br.3030playlist_add
Me conseiller  playlist_add

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) ISO 7183 - 20°C 1 Bar abs. pour une pression de 40 bars, 35°C air comprimé 25°C d’ambiance et un point de rosée sous pression de +3°C.

PLH : Gamme moyenne pression


Cette série de sécheurs a été développée pour les réseaux d’air comprimé jusqu’à 50 bars nécessitant un point de rosée sous pression de +3°C.

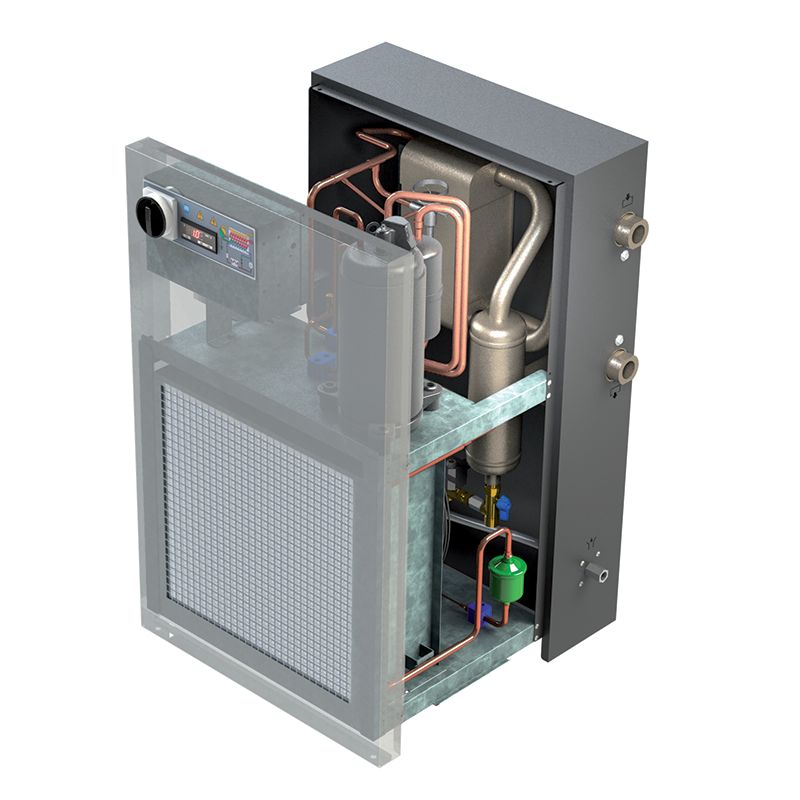

Le circuit thermodynamique est architecturé autour d’un robuste échangeur à plaques en acier inoxydable brasées. Cet échangeur, spécialement conçu pour cette série, offre une résistance supérieure aux échangeurs traditionnels tout en offrant un encombrement réduit.

Une vanne de by-pass à régulation proportionnelle procure une stabilité parfaite du circuit de réfrigération et un point de rosée constant, sans risque de givrage, quel que soit le taux de charge du sécheur.

Le point de rosée est affiché en permanence pour un contrôle visuel du fonctionnement.

Caractéristiques détaillées

Pression de service maximum50 bars
Temp. maxi d’air comprimé65°C
Temp. Ambiante mini / maxi+10 / + 50°C
Code de fabricationDESP 97/23
Alimentation électrique (PLH 4 à PLH 130)240 / 1 / 50 Hz
Alimentation électrique (PLH 160 à PLH 500)400 / 3 / 50 Hz
Purge des condensatsElectrovanne temporisée
Filtration nécessaire5µ en amont
Réfrigérant utilisé PLH 4 c à PLH 22R 134 A
Réfrigérant utilisé PLH 30 à PLH 500R 404 A
Condenseur (standard)air pulsé
Condenseur (Option)A eau (PLH 75 et supérieurs)

Facteur de correction selon la pression de service

PressionBars1520253035404550
Facteurx0.750.820.870.920.961.001.031.06

Facteur de correction selon la température ambiante

Temp.°C253035404550
Facteurx1.000.980.950.900.880.81

Facteur de correction selon la température de l’air comprimé

Temp.°C253035404550556065
Facteurx1.271.121.000.880.780.700.620.550.49

Facteur de correction selon le point de rosée

Pt. rosée. °C35710
Facteurx1.001.091.191.37
