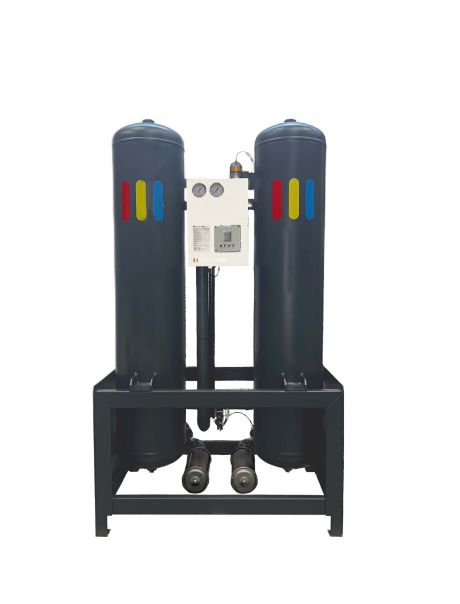

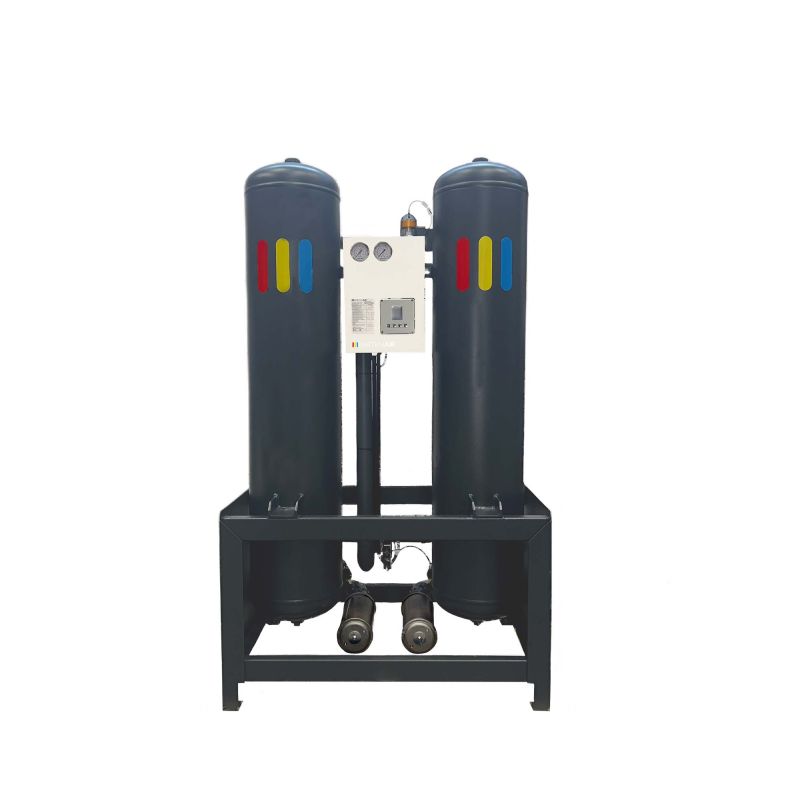

Sécheur par adsorption - série EURODRY

Voir le choix des modèles
+ -
Eau (Vapeur)
Pt. rosée -20 à -70°C
Selon grade - Classe iso : 1 à 3
9876543210
Document à télécharger

Performances et robustesse !

Les sécheurs EURODRY, à régénération sans apport calorifique, sont conçus pour obtenir un air de très haute qualité.

Ils répondent aux applications où les points de rosée sous pression de -40°C à -70°C sont demandés.

Particulièrement robustes et souples d'utilisation, leur mise en oeuvre et leur exploitation sont simples et peu onéreuses. Leurs réservoirs sous pression, conçus selon la nouvelle directive Européenne, intègrent un calcul de fatigue sur 1 million de cycles soit environ 15 années d'exploitation.

Ils peuvent être équipés en option d'un économiseur d'énergie performant (voir ci-dessous)

La gamme comprend 14 modèles et couvre des débits jusqu'à 5950 m3 par heure.

  • Point de rosée sous pression standard -40°c (Classe ISO 8573-2001 : 2)
  • Point de rosée optionnel -70°c (Classe ISO 8573-2001 : 1)
  • Débit de régénération réglable par l’utilisateur selon la pression de service.

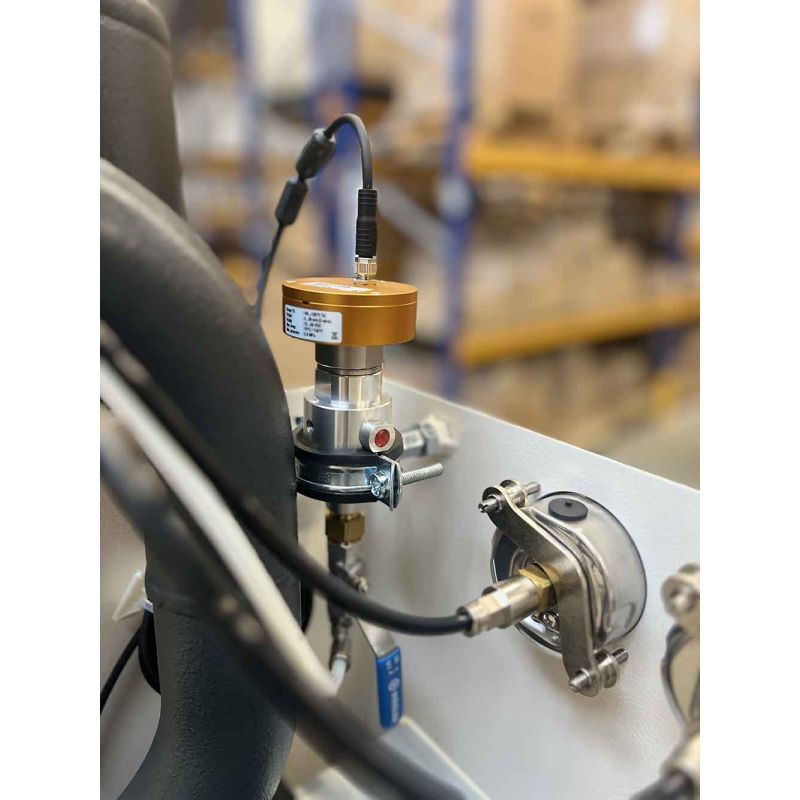

  • Indicateur d’humidité résiduelle fourni en standard sur le manifold de sortie.
  • Conformité à la directive des équipements sous pression (97/24 CEE)
  • Dessicant sphérique de haute qualité type DELSORB HQ A4, attrition limitée, faible production de poussieres.
  • Vannes pneumatiques robustes (A siège incliné ou à papillon, selon modèle)
  • Chassis prévu pour intégrér la filtration amont / aval, limitant l’encombrement.

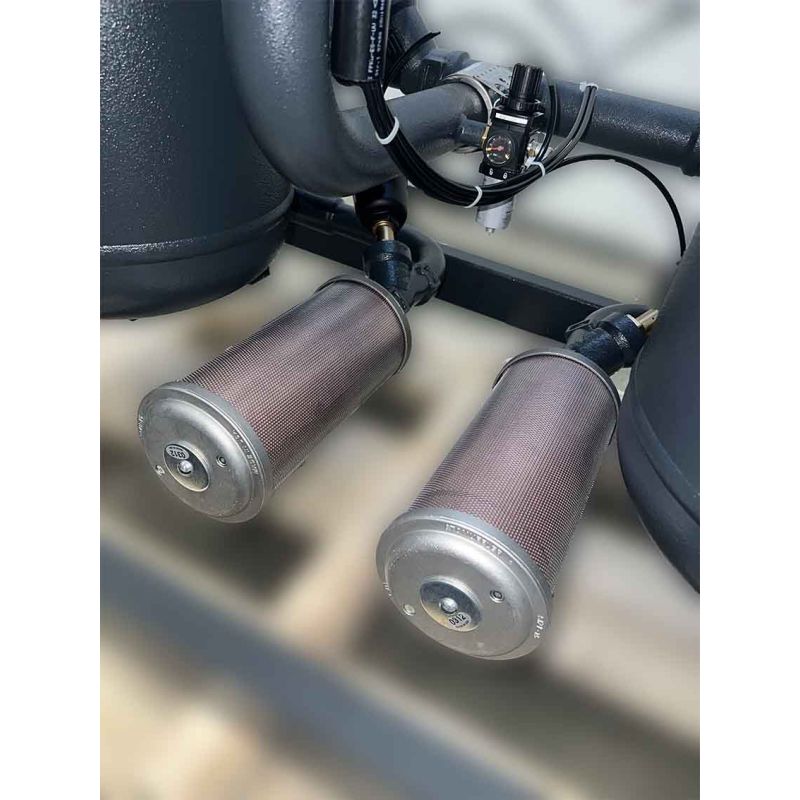

  • Silencieux d’échappement efficaces munis de soupapes anti-éclatement.
  • Programmateur électronique avec visualisation du cycle par L.E.D.
  • Economiseur d’énergie EMS 2 en option.
Modèle

ModèleRaccordement entréeDébitMon souhait
EURODRY 481“160playlist_add
EURODRY 811“1/2270playlist_add
EURODRY 1291“1/2430playlist_add
EURODRY 1831“1/2610playlist_add
EURODRY 2202“735playlist_add
EURODRY 2882“960playlist_add
EURODRY 360DN 801200playlist_add
EURODRY 445DN 801490playlist_add
EURODRY 540DN 801800playlist_add
EURODRY 635DN 802120playlist_add
EURODRY 750DN 1002500playlist_add
EURODRY 865DN 1002880playlist_add
EURODRY 1785DN 1505950playlist_add
EURODRY 1135DN 1003790playlist_add
Me conseiller  playlist_add

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) Débit admissible selon DIN 180 7183 aux conditions standards  (Pression 7 bars relatifs, 35°C air comprimé, 25°C ambiante, Point de rosée sous pression -40°C)

Dernière génération des sécheurs sans chaleur DELTECH, la gamme Eurodry se distingue au premier abord par une impression de robustesse.


Les réservoirs et la vannerie, largement dimensionnés, prennent place sur un large châssis stable et prévu pour accueillir l’installation des filtres amont et aval dans son périmètre limitant ainsi l’empreinte au sol de l’ensemble. Pour diminuer la consommation énergétique, ces sécheurs disposent en standard d’un débit de régénération réglable permettant d’ajuster la consommation d’air comprimé nécessaire à la régénération selon la pression de service. Un économiseur d’énergie perfectionné (EMS 2) est également disponible sur option.


Les cuves et l’ensemble des sécheurs répondent à la nouvelle directive des équipements sous pression qui intègre un calcul de fatigue sur 1 million de cycles de pressurisations, soit environ 15 ans d’exploitation 24/24 h.

Des conditions d’utilisation différentes peuvent affecter les performances du sécheur. Afin de calculer la capacité du sécheur dans les conditions d’utilisation les plus défavorables (pression à l’entrée la plus basse, température à l’entrée la plus élevée, point de rosée requis le plus bas), utiliser le graphique de correction.

Exemple de sélection

Pression à l’entrée : 4 bar g
Température à l’entrée : 45°C
Point de rosée sous pression à la sortie : -20°C

En suivant la flèche rouge de 45°C jusqu’à -20°C, puis en descendant jusqu’à la ligne des 4 bar on trouve un coefficient de correction de 0,78.
La capacité du sécheur sera réduite à 78% de sa capacité maximale.

Caractéristiques détaillées

Pression de service Mini / Maxi4 bars / 10 bars
Température air comprimé Mini / Maxi5 °C / 50 °C
Température ambiante Mini / Maxi5 °C / 50 °C
Débit d’air de régénération15% aux conditions nominales
Niveau sonore<78 db(a)
Alimentation électrique (tous modèles)240V / 1 ph / 50Hz - 60W
Classe de protectionIP 65
InstallationIntérieur
MontageAu sol avec ancrage
