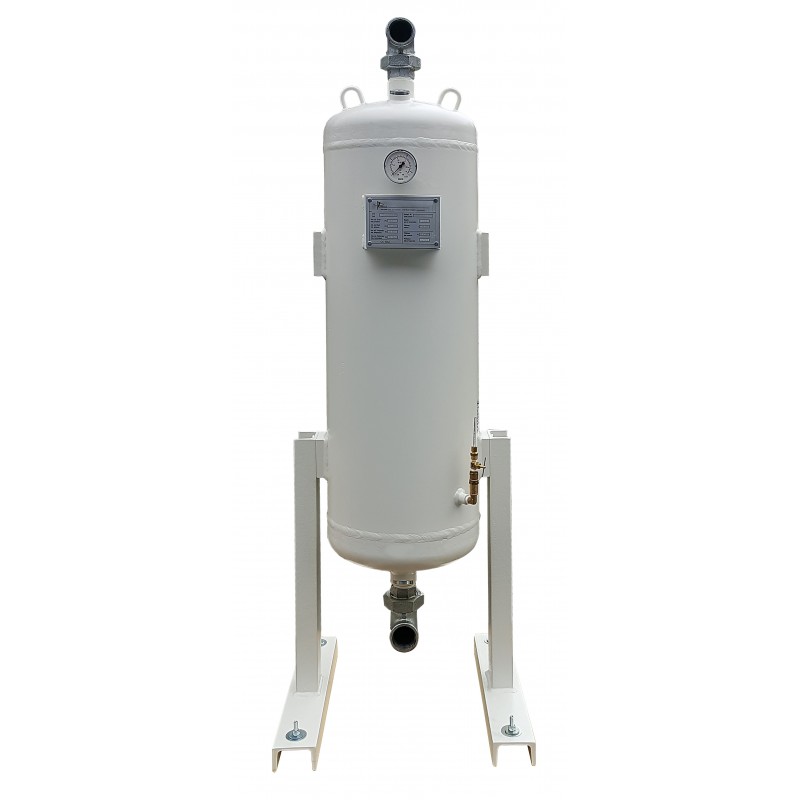

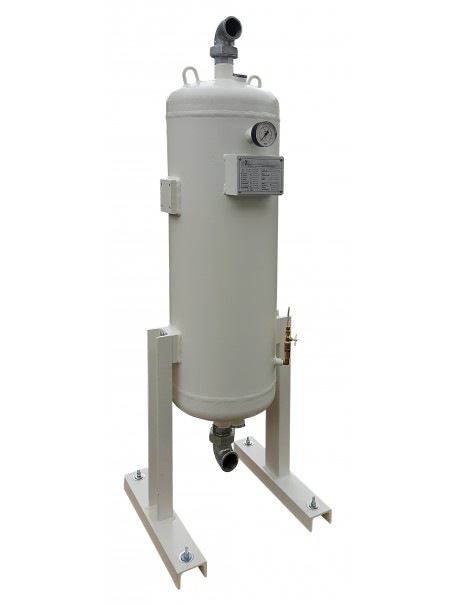

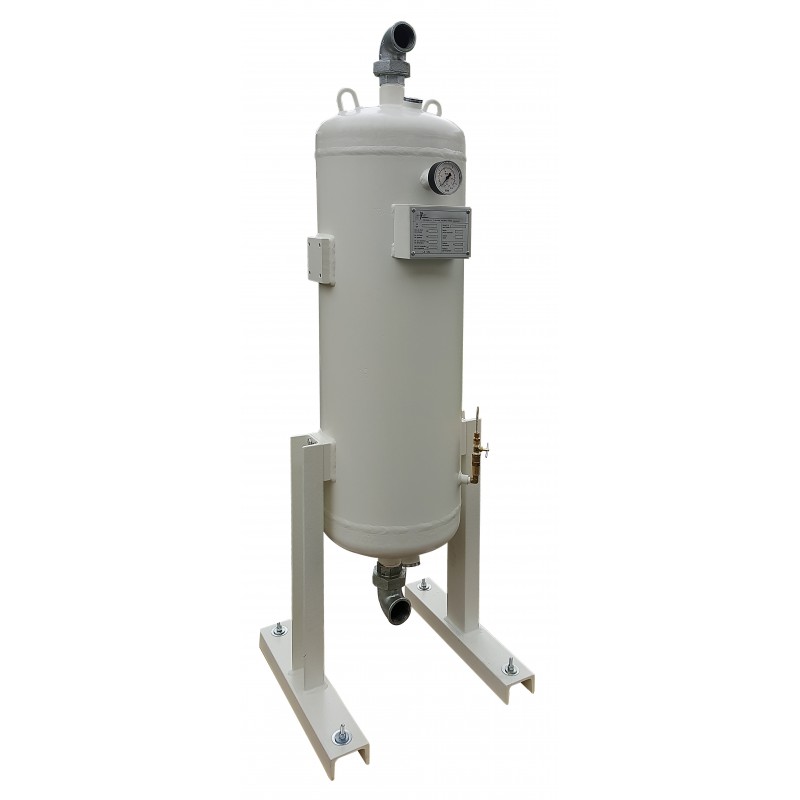

Colonnes de charbon actif série COALEX

Voir le choix des modèles
+ -
Huile résiduelle (à 20°)
0,003 ppm
Classe iso : 0
9876543210
Document à télécharger

Filtration longue durée des vapeurs d'huile

Les adsorbeurs série COALEX sont destinés à toutes les installations nécessitant un air parfaitement exempt d'huile.

Ils possèdent une durée de vie très largement supérieure aux filtres à charbon actif classiques (de type à cartouche filtrante) et possèdent une efficacité constante sur une durée minimum de
10 000 heures.

Le charbon actif spécialement sélectionné procure une qualité d'air de type "non lubrifié". Leurs performances les rendent particulièrement adaptés à des applications intensives dans les domaines de l'alimentaire, pharmaceutique, air respirable….

La gamme est constituée de 23 modèles couvrant des débits jusqu'à 3000 mètres cubes par heure sous une pression de 7 bars.

Tous les adsorbeurs sont livrés remplis avec leur charge de charbon. Un indicateur de saturation permet de contrôler leur efficacité.

  • Elimination des vapeurs d’hydrocarbures de l’air comprimé
  • Filtration très hautes performances < 0,003 ppm à 20°C soit une efficacité meilleure que la classe 1 selon ISO 8573-2001
  • Air de qualité non lubrifié.
  • Tube test de teneur résiduelle en hydrocarbures (En option sur certains modèles).
  • Désodorisation absolue de l’air comprimé.
  • Longue durée de vie du charbon actif
  • 10 000 heures mini. au débit nominal.
  • Large gamme (23 modèles) jusqu’à 3000 m3/h
  • (Modèles de capacité supérieure sur demande)
  • Construction conforme à la directive des équipements sous pression (DESP 2014/68)
  • Ensemble robuste avec cadre porteur.
  • Fabrication ISO 9001.
Modèle

ModèleRaccordement entréeDébitMon souhait
CLX 5 A3/8“5playlist_add
CLX 10 A3/8“10playlist_add
CLX 20 A3/8“20playlist_add
CLX 35 A1/2”35playlist_add
CLX 50 A½”50playlist_add
CLX 60 A½”60playlist_add
CLX 70 A1”70playlist_add
CLX 90 A1”90playlist_add
CLX 110 A1”110playlist_add
CLX 150 T1“150playlist_add
CLX 180 T1”180playlist_add
CLX 210 T1”210playlist_add
CLX 340 T1 ½”340playlist_add
CLX 480 T1 ½”480playlist_add
CLX 600 T1 ½”600playlist_add
CLX 820 T2”820playlist_add
CLX 1000 T2”1000playlist_add
CLX 1200 T2”1200playlist_add
CLX 1550 BDN 801550playlist_add
CLX 1850 BDN 801850playlist_add
CLX 2050 BDN 802050playlist_add
CLX 2450 BDN 1002450playlist_add
CLX 3050 BDN 1003050playlist_add
Me conseillerplaylist_add

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) Débits indiqués selon ISO 7183 (20°C et 1 bar absolu) sous 7 bars relatifs

COALEX - Pour un air sans huile

Les adsorbeurs au charbon actif série COALEX ont été développés pour les installations nécessitant un air comprimé parfaitement déshuilé et désodorisé.
Comparativement aux filtres à cartouches, ils possèdent une durée de vie très largement supérieure. Ils peuvent ainsi répondre aux besoins intensifs en air de qualité grâce à une charge de charbon actif étudiée pour un minimum de 10 000 heures de fonctionnement non-stop aux conditions nominales.


Le charbon actif utilisé a été spécialement sélectionné pour ses performances d’adsorption ciblées sur les vapeurs d’hydrocarbures véhiculées dans les réseaux d’air comprimé.

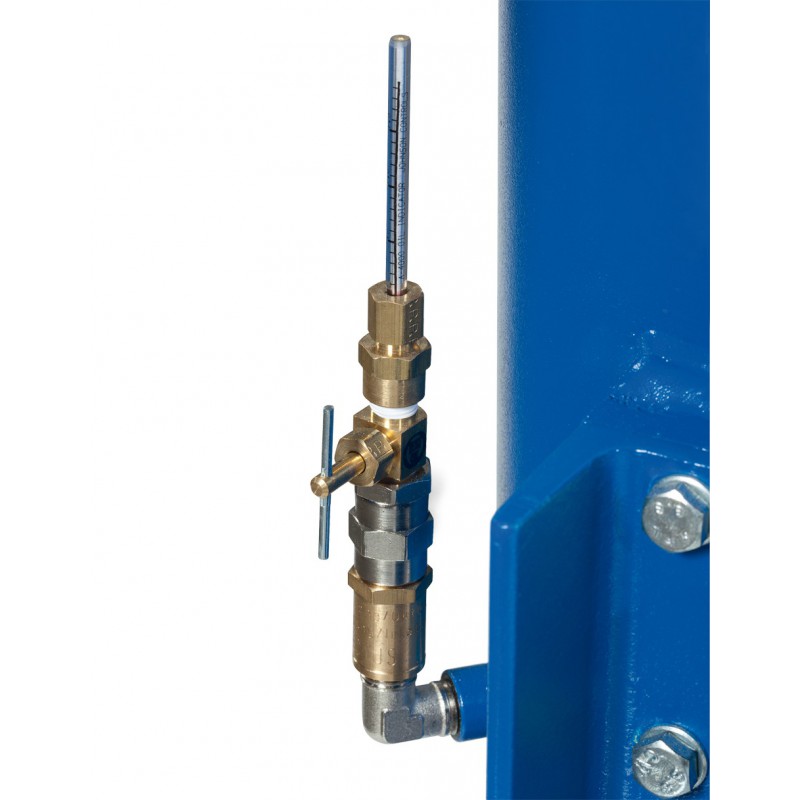

Un dispositif de prélèvement muni d’un tube de tests permet de connaître la teneur résiduelle en hydrocarbures dans l’air à la sortie de l’adsorbeur.


Les adsorbeurs COALEX permettent d’obtenir un air de qualité «non lubrifié» et satisfont aux exigences les plus sévères, notamment pour l’industrie alimentaire, pharmaceutique ou les applications air respirable.

Caractéristiques détaillées

Classe de qualité selon ISO 8573-1:2001Huile résiduelle : 1
Pression de service maximum CLX 5A à CLX 1200 T16 bars
Pression de service maximum CLX 1550 B et supérieurs10 bars
Code de fabricationD.E.S.P.  2014/68
Température d’air comprimé maximum55°C
Température d’air comprimé recommandée<35°C
Perte de charge (selon modèle)100 à 160 mbars
Accessoires fournis (tous modèles)Manomètre de pression d’air
Tube d’analyse de teneur en huileOui (CLX 150 T et supérieurs)
Qualité d’air requise à l’entrée (ISO 8573-1)2-4-1
Post-filtration recommandée (ISO 8573-1)2

Facteur de correction selon la température de l’air comprimé (Base 10 000 heures de service)

Température°C<25253035404550
Facteurx1.21.11.0910.780.720.58

Facteur de correction selon la pression de service

PressionBars45678910111213141516
Facteurx0.60.740.8911.111.221.361.501.631.751.902.032.14
