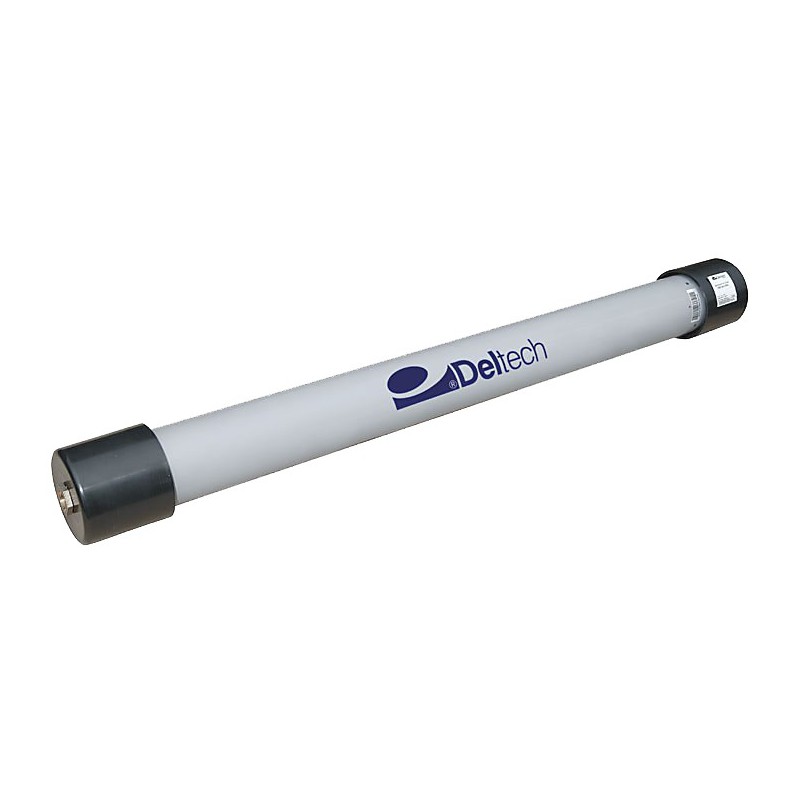

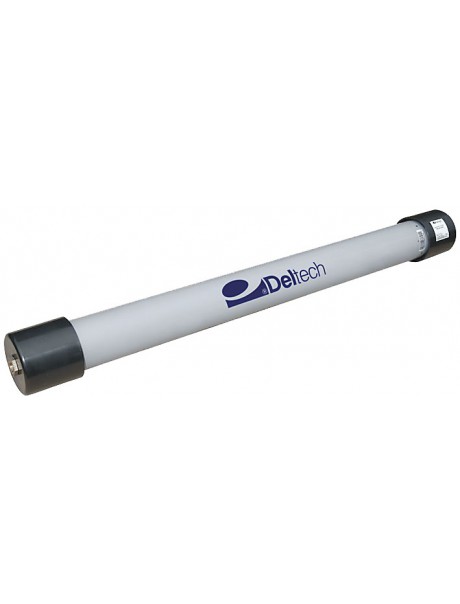

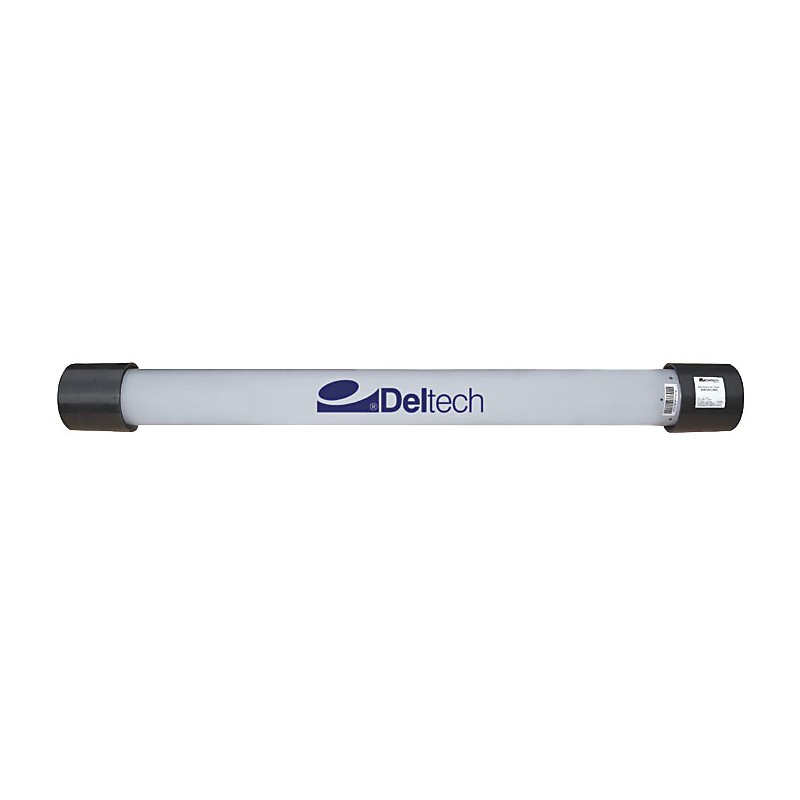

Sécheur par séparation sélective, série DMD

Voir le choix des modèles
+ -
Eau (Vapeur)
Pt. rosée +3°C à -40°C
Classe iso : 4
9876543210
Document à télécharger

Procédé statique, efficacité optimale

Les sécheurs à membranes série DMD sont conçus pour les réseaux d'air comprimé de faibles débits nécessitant un point de rosée sous pression entre +3 et -40°C.

Ces sécheurs sont entièrement statiques. Ils fonctionnent sans alimentation électrique et ne génèrent pas de condensats. Leur encombrement très réduit les rend particulièrement aptes à être installés à l'intérieur des machines de production.

Ils sont parfaits pour assurer la fonction de sur-séchage en bout de ligne pour des équipements nécessitant un point de rosée plus bas que la qualité d'air générale du site

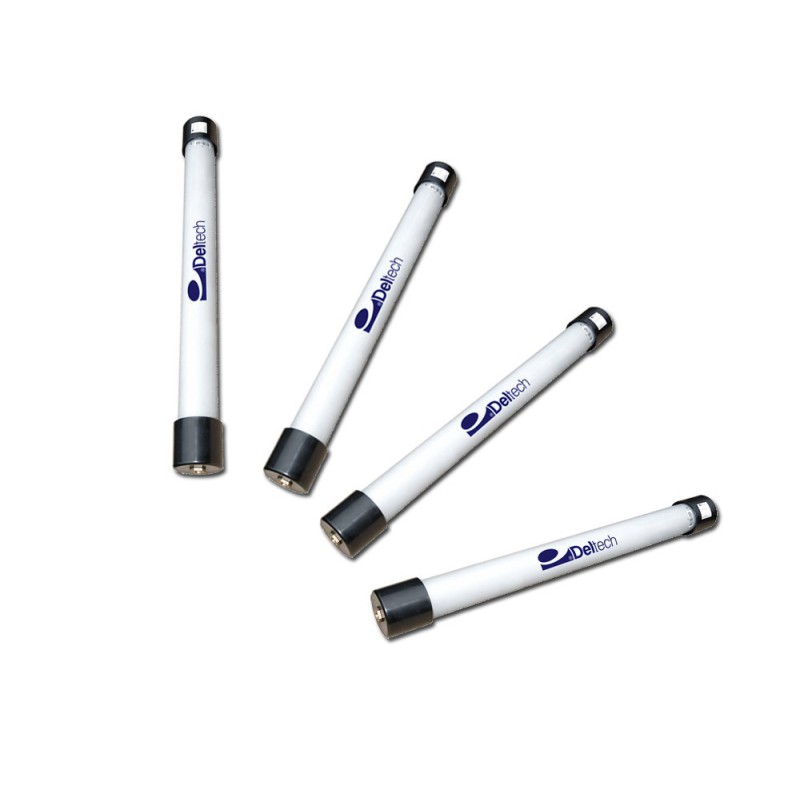

La gamme est constituée de 6 modèles et couvre des débits jusqu'à 110 m3/h.

  • Point de rosée délivré entre +3°C et -40°C sous pression (selon débit).
  • Qualité d’air selon ISO 8573-1
  • Classe 4 à 2 pour la vapeur d’eau.
  • Procédé entièrement statique.
  • Pas d’alimentation électrique.
  • Pas de condensat généré.
  • Pas de gaz réfrigérant.
  • Pas de dessicant.
  • Idéal pour le ”sur-séchage” en bout de ligne.
  • Encombrement réduit.
  • Installation verticale ou horizontale.
Modèle

ModèleRaccordement entréeMon souhait
DMD 20-13/8”playlist_add
DMD 20-23/8”playlist_add
DMD 20-33/8”playlist_add
DMD 20-41/2”playlist_add
DMD 20-51/2”playlist_add
DMD 20-63/4”playlist_add
Me conseiller playlist_add

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) Débits indiqués en m3/h 20°C 1 bar (ISO 1217)

(1) Données selon DIN 7183 : Pression de service 7 bars, point de rosée +3°C sous pression

(2) Température d’air comprimé +35°C saturé , température ambiante +25°C

(3) Qualité d’air minimale demandée à l’entrée des sécheurs DMD : FIltration 0,01µ et 0,01 ppm, pas de condensats liquides.

(**) Ces données sont indicatives et peuvent varier d’un modèle à l’autre.

Si plusieurs données diffèrent, les facteurs seront multipliés entre eux.

Débit du compresseur

Formule de sélection : = ---------------------------------------

F1 * F2 * F3

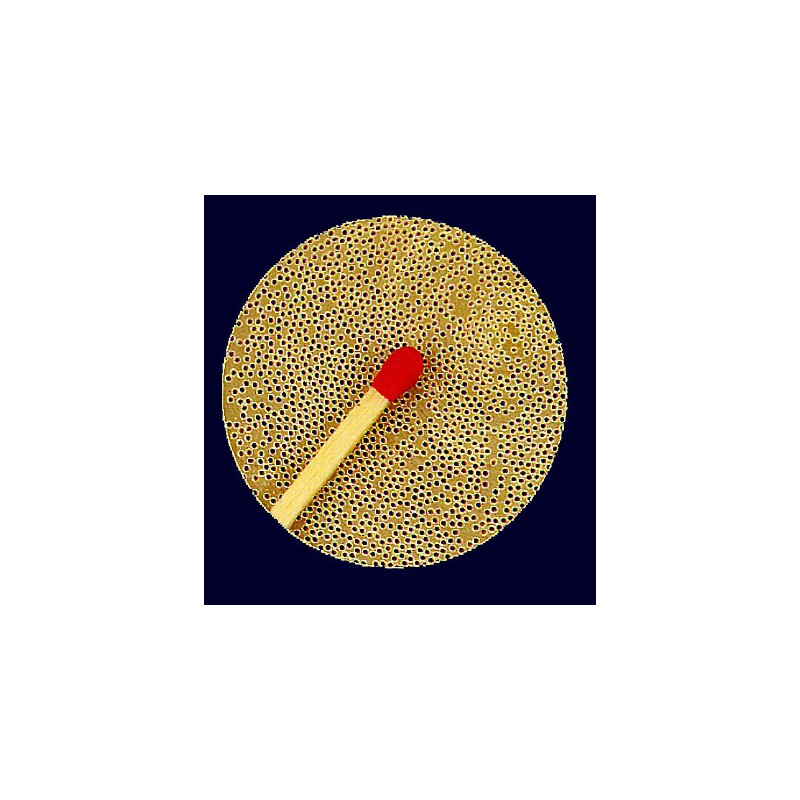

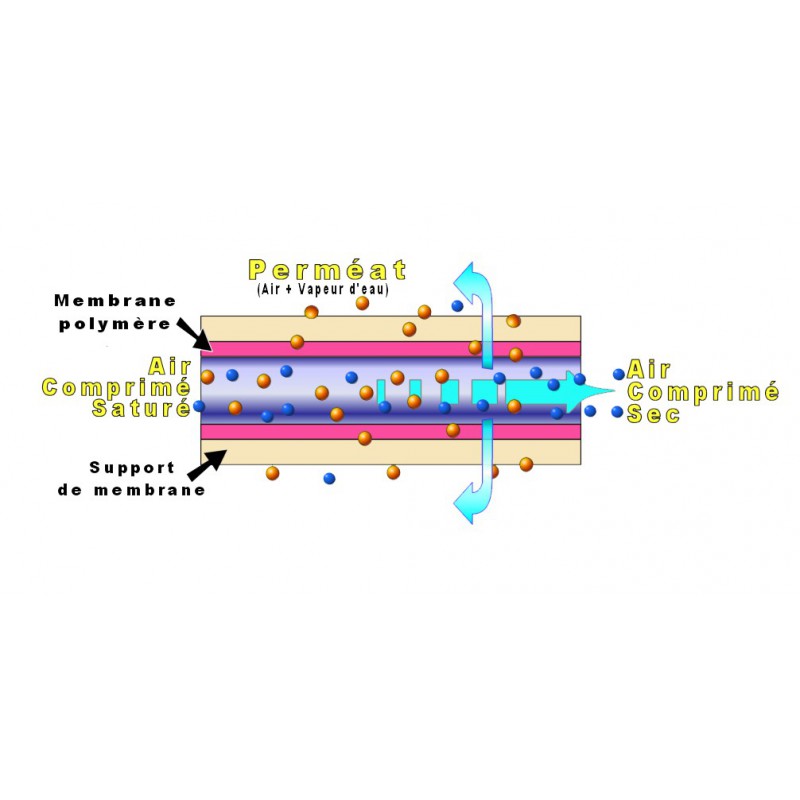

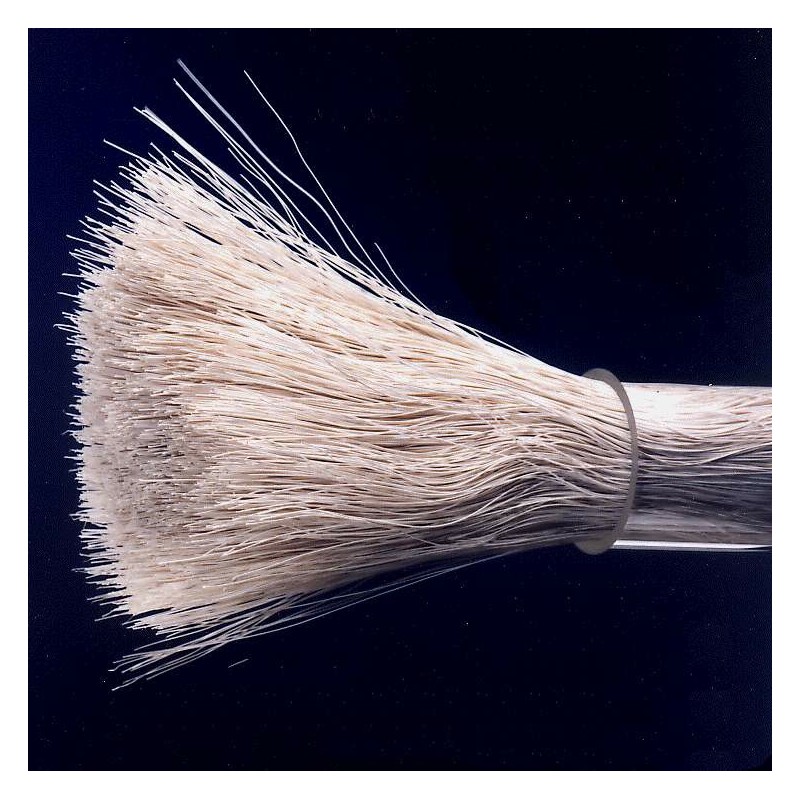

Les sécheurs à membranes série DMD utilisent les technologies avancées de séparation sélective sur membranes polymères pour séparer la vapeur d’eau de l’air comprimé. L’air circule à l’intérieur de milliers de fibres creuses, résistantes à la pression, et revêtues d’une membrane. Cette membrane à couche ultra mince - de technologie brevetée - laisse traverser les molécules d’eau plus de 20 000 fois plus rapidement que les molécules d’air. Une petite partie d’air comprimé sec est prélevé en sortie et injecté à contre courant sur la partie externe des membranes afin de rejeter la vapeur d’eau à l’extérieur de la coque. Ce procédé, entièrement statique, ne nécessite aucune source d’énergie externe et rend ces sécheurs particulièrement attrayants.

Caractéristiques détaillées

Facteurs de correction
Pour des conditions d’exploitation différentes, veuillez utiliser les facteurs de correction ci-dessous :

F1 - Facteur de correction *) selon la pression de service :
Pression (B)4678910
Facteur x0,40,811,21,41,7

F2 -Facteur de correction *) selon la température d’air comprimé :
Temp. (°C)525354050
Facteur x1,71,210,90,8

F3 - Facteur de correction *) selon le Pt. de rosée s/pression :
Pt. Rosée (°C)-40-30-10310
Facteur x0,40,50,711,1

*) Ces données sont indicatives et peuvent varier d’un modèle à l’autre.

Si plusieurs données diffèrent, les facteurs seront multipliés entre eux

Formule de sélection : Débit du compresseur / (F1 * F2 * F3)

Limites d’utilisationMiniNominalMaxi
Pression de service4 bar(R)7 bar(R)10 bar(R)
Temp. Air comprimé+5°C+35°C+66°C
Temp. Ambiante+1°C+25°C+50°C
Pt. rosée s/pression-40°C+3°C+10°C
