Réfrigérant finaux par air pulsé - Série AFR

Voir le choix des modèles
+ -
Document à télécharger

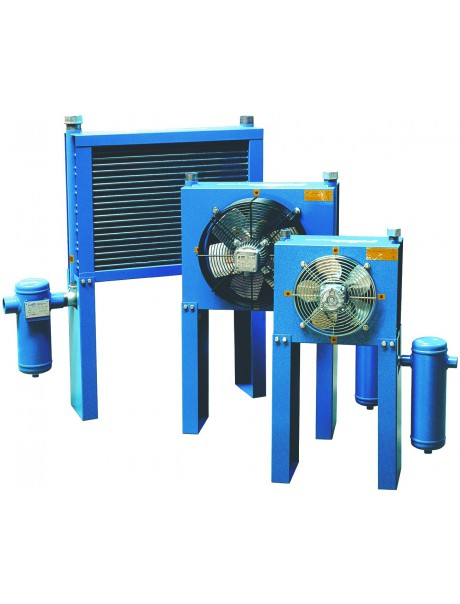

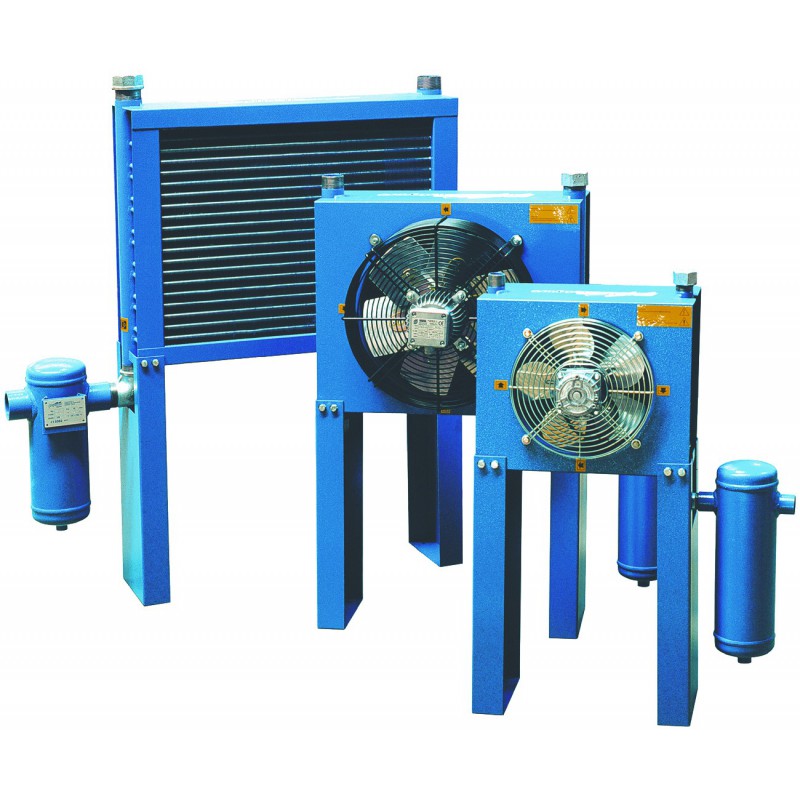

Simplicité et efficacité

Les réfrigérants série AFR sont conçus pour abaisser la température de l'air comprimé à des valeurs acceptables pour les matériels d'épuration (Filtres, sécheurs...)

Une faible température de l'air comprimé permet de ne pas surdimensionner les sécheurs et d'accroitre l'efficacité des filtres déshuileurs.

La série AFR procure une température d'air comprimé de 10°C supérieure à la température de l'air ambiant.

Les ventilateurs de refroidissement employés sont en version électrique de série et, sur option, proposés en version pneumatique.

La gamme comprend 14 modèles et couvre des débits jusqu'à 4500 m3/heure sous7 bars.

  • Refroidissement de l’air comprimé en sortie de compresseur.
  • Température d’air délivrée ramenée à la température ambiante +10°C.
  • Acceptent jusqu’à 160°C en entrée.
  • Echangeurs largement dimensionnés.
  • Batteries cuivre avec ailettes aluminium.
  • Grille de protection des ventilateurs.
  • Ventilateurs pneumatiques disponibles en option. (Installation mobiles).
  • Carénage et pieds en acier, protection peinture époxy.
  • Construction conforme à la directive des équipements sous pression (DESP 97/23).
  • Fabrication ISO 9001.
Modèle
      Réfrigérants finaux
ModèleRaccordement entréeDébitPoids kgDiamètrePuissanceMon souhait
AFR 111”6620Ø 25045 Wplaylist_add
AFR 211”12621Ø 25045 Wplaylist_add
AFR 371” 1/222227Ø 350180 Wplaylist_add
AFR 491” 1/229436Ø 400180 Wplaylist_add
AFR 652”39062Ø 500550 Wplaylist_add
AFR 872”52262Ø 500550 Wplaylist_add
AFR 1292”77463Ø 600370 Wplaylist_add
AFR 1652” 1/299076Ø 600370 Wplaylist_add
AFR 210DN 1001260127Ø 8001470 Wplaylist_add
AFR 260DN 1001560143Ø 8001470 Wplaylist_add
AFR 315DN 1001890148Ø 8001470 Wplaylist_add
AFR 420DN 1002520166Ø 8001470 Wplaylist_add
AFR 515DN 12530902122 x Ø 8001470 Wplaylist_add
AFR 750DN 12545003152 x Ø 8001470 Wplaylist_add
Me conseiller     playlist_add

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) ISO 7183 - 20°C 1 Bar abs pour une pression de 7 bars et 120°C air comprimé, hygrométrie ambiante : 70%.

(**)Les réfrigérants sont fournis avec séparateur centrifuge mais sans purgeur de condensats (A sélectionner dans notre gamme selon les besoins)

AFR

Les réfrigérants finaux AFR sont conçus pour abaisser la température de l’air comprimé en sortie de compresseur.

Ils permettent ainsi d’éliminer une grande partie des contaminants (eau et huile) présente en quantité importante lorsque l’air est à haute température.

L’abaissement de la température d’air comprimé permet une meilleure efficacité des matériels de traitement de l’air et évite de surdimensionner les sécheurs (par adsorption ou par réfrigération)

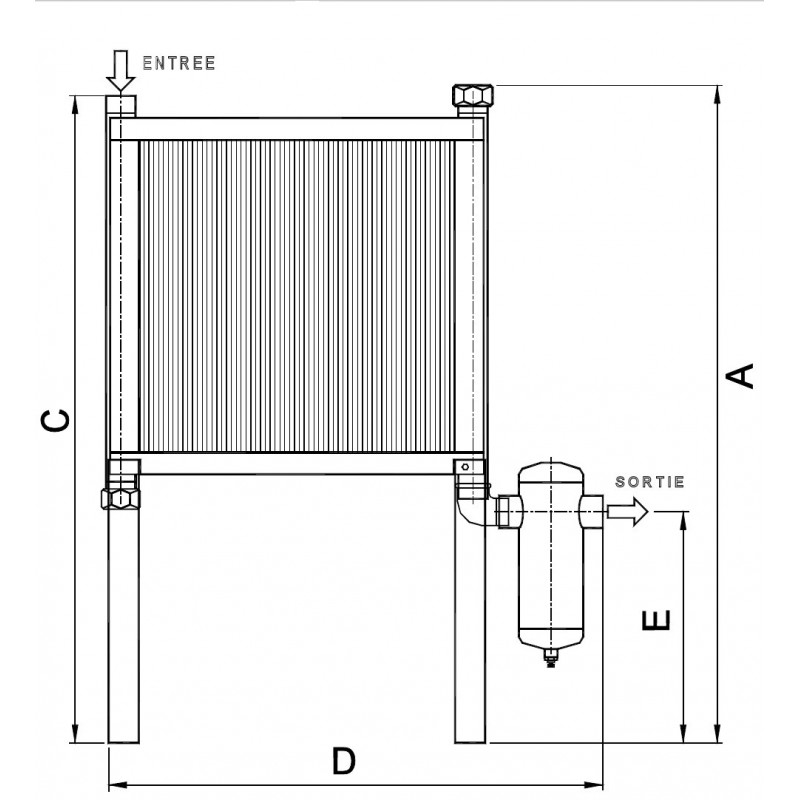

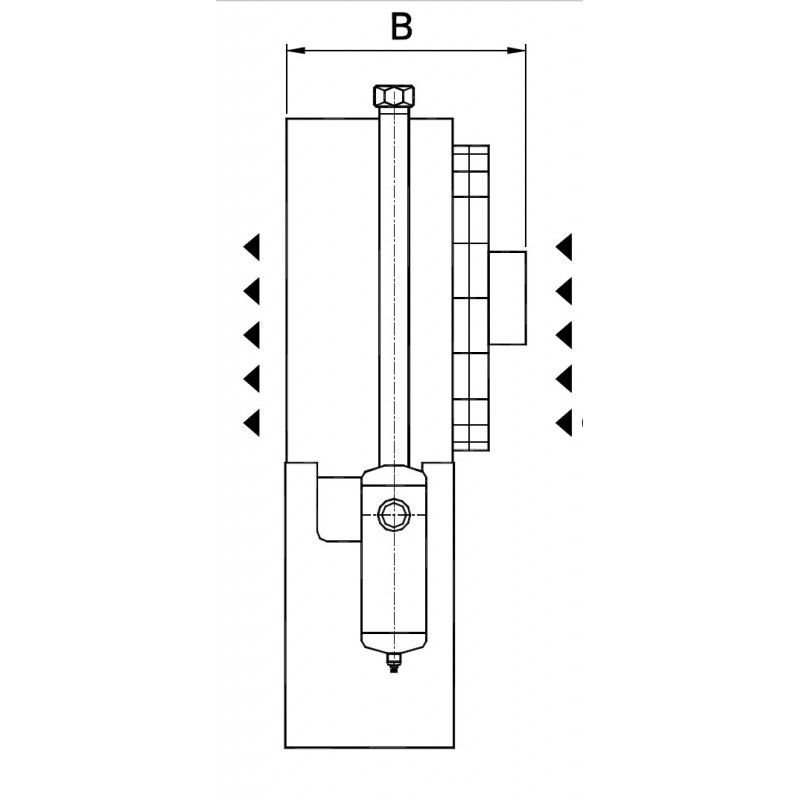

L’air comprimé est refroidi par l’air ambiant - pulsé par le ventilateur - lors de son passage dans la batterie de tubes à ailettes.

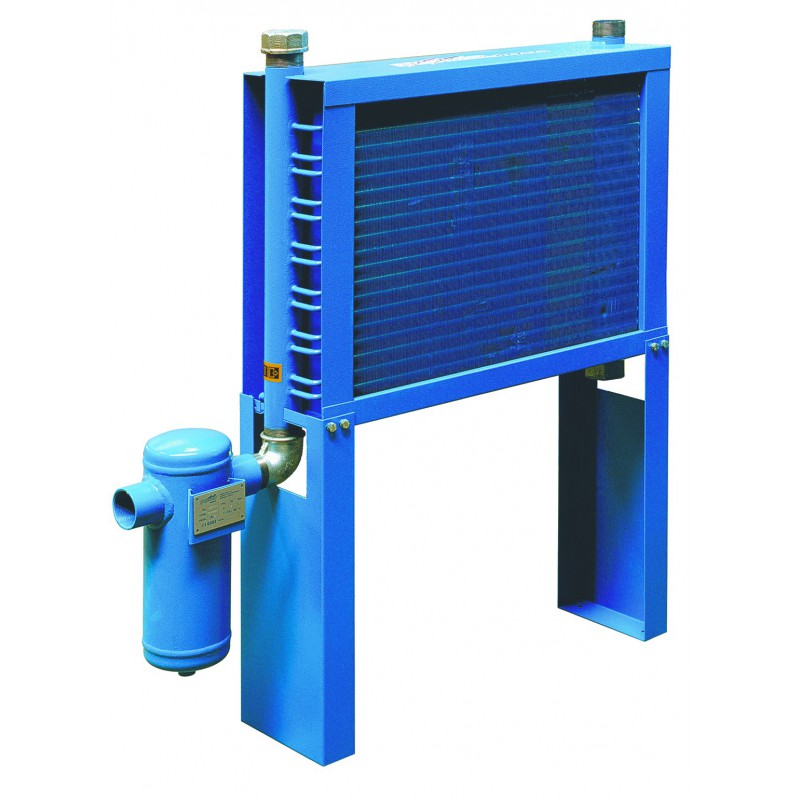

La condensation générée est éliminée par un séparateur centrifuge avant distribution au réseau.

Caractéristiques détaillées

Pression de service maxi15 bars
Temp. maxi d’air comprimé170°C
Température de sortie d’air comprimé+10°C / température ambiante
Code de fabricationDESP 2014/68
Alimentation électrique
(AFR 11 & AFR 21)
240 / 1/ 50 Hz.
Alimentation électrique
(AFR 37 & supérieurs)
400 / 3 / 50 Hz.
Moto-ventilateursElectriques (pneumatiques en option)

Facteur de correction selon la pression de service

PressionBars5678910111213141516
Facteurx0.750.881.001.061.121.171.221.271.321.371.411.46
