Groupe d'eau glacée FRIOCUBE

Voir le choix des modèles
+ -
Document à télécharger

Petite et précise

Grâce aux nombreuses options disponibles, ces groupes de petite puissance sont adaptés pour couvrir tout type d’utilisation, notamment des applications exigeant un contrôle précis de la température de l’eau (+/- 1°C).

Les +

  • Compact et facile d'entretien
  • Nombreuses options possibles

Plaquette GENERALE

Modèle

ModèleRaccordement entréePuiss. élect. Kw : FroidMon souhait
FRC 0011/2’’1.89playlist_add
FRC 0021/2’’1.95playlist_add
FRC 002.51/2’’2.55playlist_add
FRC 0031/2’’3.07playlist_add
FRC 0041/2’’3.78playlist_add
FRC 0051/2’’4.72playlist_add
FRC 0061’’5.81playlist_add
FRC 0071’’7.34playlist_add
FRC 0091’’9.14playlist_add
FRC 0121’’11.74playlist_add
FRC 0151’’15.34playlist_add
FRC 0171’’16.95playlist_add
Me conseillerplaylist_add

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

De 2 kW à 17 kW

La gamme FRIOCUBE est développée pour répondre aux applications industrielles de petites
puissances. Ses composants modernes et de qualité offrent de nombreuses configurations possibles
qui s’adaptent parfaitement à tous les process de refroidissement. La série est équipée d’une vanne
de régulation proportionnelle permettant de garantir une température d’eau précise à ± 0,5K du point de
consigne souhaité (sur demande). Une précision rendue indispensable pour les applications nécessitant
une température particulièrement stable telles que la découpe par laser, la mécanique de précision,
l’industrie pharmaceutique ou alimentaire, etc.

Disposant de nombreuses configurations hydrauliques et frigorifiques, ces groupes de petite puissance, sont adaptés pour couvrir tout type d’utilisation; notamment des applications exigeant un contrôle précis de la température de l’eau (+/- 1°C).
La gamme FRIOCUBE est particulièrement indiquée pour le refroidissement de processus dédiés aux moulages et à l’extrusion plastique, la découpe laser, la mécanique de précision, ou les industries pharmaceutiques ou alimentaires.

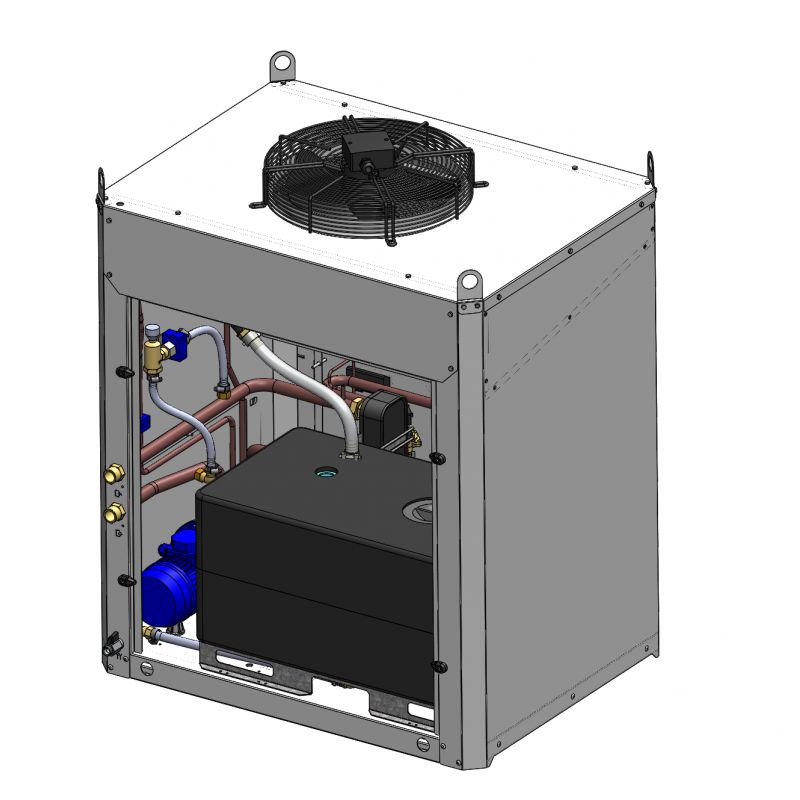

Structure

Les capots et la structure autoportante sont réalisés en acier protégé par une peinture poudre de polyester. Les éléments de fixation sont en acier inoxydable ou électro-zingués. Les panneaux amovibles permettent l’accès aisé à l’intérieur de l’unité pour les opérations d’entretien.
Tous les modèles sont munis de crochets de levage.
L’agencement clair des composants, circuit réfrigérant, circuit hydraulique et la numérotation des câbles du système électrique facilitent les opérations de vérification de la part des opérateurs.
Des roulettes sont disponibles sur demande pour faciliter le déplacement de la machine sur site.

Circuit frigorifique complet

Conforme à la directive des équipements sous pression 2014/68/EU, il est réalisé avec des matériaux de première qualité, par du personnel qualifié, selon des procédures de brasage rigoureuses.
Il est composé de :

• Compresseur rotatif ou scroll, selon modèle
• Évaporateurs coaxiaux en cuivre ou à plaques soudobrasées en acier inoxydable
• Condenseurs à microcanaux en aluminium avec protection époxy
• Filtre déshydrateur
• Voyant de passage avec témoin d’humidité (FRC006 à 017)
• Vanne de détente thermostatique à égalisation externe de pression
(sauf FRC001)
• Pressostat haute pression à réarmement manuel (à partir de FRC006)
• Manomètres haute et basse pression du réfrigérant
• Prises de pression pour contrôles et entretien

Circuit hydraulique

Tous les modèles possèdent de série un circuit hydraulique composé de matériaux non ferreux. Une solution particulièrement appréciée dans les applications industrielles. Tous les groupes peuvent être utilisés avec des mélanges d’eau et d’éthylène glycol (jusqu’à 30% de concentration).

• Réservoir inertiel à pression atmosphérique, calorifugé, réalisé en ABS (FRC001 à 005) et PVC (à partir de FRC006)
• Circuit hydraulique en cuivre et en PVC
• Pompe de circulation isolée thermiquement, réalisée avec des matériaux non ferreux (acier, laiton ou plastique, joints NBR ou EPDM selon les modèles)
• By-pass intégré et calibré (évite les problèmes liés à une mauvaise manipulation des vannes d’arrêt)
• Pressostat différentiel sur le circuit d’eau (à partir de FRC006)
• Manomètre de pression d’eau
• Robinet de vidange
• Bouchon de remplissage ou d’appoint d’eau

Compresseurs

De technologie rotative et scroll, ils représentent le niveau le plus élevé de la technologie
sur cette gamme de produits.
Ils sont extrêmement fiables, efficaces et largement utilisés dans le secteur du conditionnement d’air. Le compresseur scroll est particulièrement apprécié pour son silence, l’absence quasi totale de vibrations, et il ne présente aucun problème de retour de liquide. Les compresseurs sont montés sur des amortisseurs en caoutchouc pour encore réduire le niveau sonore et
sont protégés par un dispositif électronique qui contrôle la séquence des phases (modèles triphasés), afin d’éviter la possibilité de rotation en sens contraire.

Condenseurs

A micro-canaux, entièrement en aluminium, ce condenseur compact et performant permet de concevoir des machines plus compactes, et légères. Il permet de réduire considérablement les charges de gaz réfrigérant (-30 % par rapport aux solutions traditionnelles).
Tous les condenseurs sont protégés par un revêtement époxy qui assure une haute résistance à la corrosion, même dans les milieux agressifs.
La réalisation intégrale en aluminium élimine tout risque de corrosion galvanique. À partir du modèle FRC006, les condenseurs sont protégés par un filtre en acier inoxydable, amovible et lavable.

Caractéristiques détaillées

Accessoires et options disponibles*

MODELECODEFRC 001FRC 002-005FRC 006-017
Pompe simple P2 (2 bar)P2X
Pompe simple P3 (3 bars)P3XO
Pompe simple P5 (5 bars)P5XOO
Réservoir d’eau pressurisé avec évaporateur à plaquesTP [1]XOO
Pas de réservoirT0 [2]XOO
Version sans réservoir et pompe à évaporateur à plaquesT0 P0XOO
Réchauffage carter compresseur frigorifiqueEXPXOO
Pressostat différentiel d’eauRCXO
Vanne de bypass automatiqueSW [3]XOO
Filtres à air condenseurBAXO
Manomètres de réfrigérantFPX
Contrôle de condensation par ventilateurs électroniquesGRXXO
Port série RS485CEXOO
Installation en extérieurEMBXO
RoulettesFEOOO
PiedsFFX
Caisse en bois de transportPWCOOO
CONFIGURATIONS SUR DEMANDE
Circuit d’eau non ferreux sous pression (réservoir d’eau en acier inoxydable)TPI
Réservoir de déconnexion avec pompeXPXXO
Résistances chauffantes (eau)RHXXO

(*) selon modèles, nous consulter.
