Protection des pompes à  vide

Voir le choix des modèles
+ -
Document à télécharger

Elimination des polluants en amont des pompes

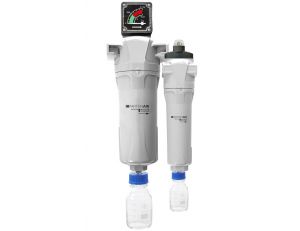

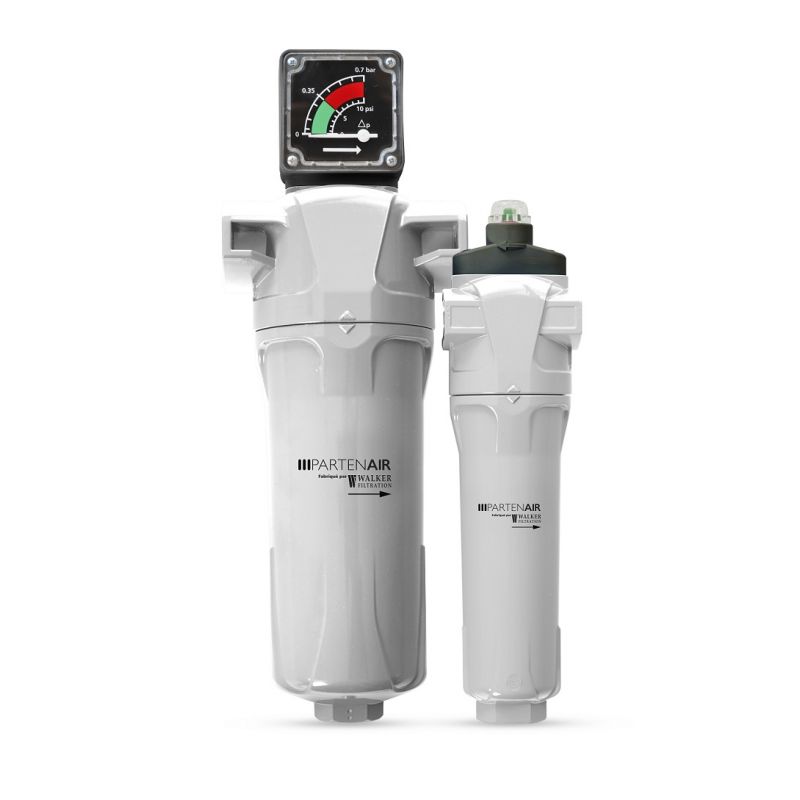

Les filtres série VLR et VX1, sont conçus pour stopper les polluants véhiculés par les réseaux de vide industriels avant que ceux-ci ne pénètrent dans la pompe.

La série VLR, stoppe les polluants jusqu'à 5 microns.

La série VX1 stoppe les polluants jusqu'à 1 micron.

Tous ces filtres peuvent être équipés de pots de purge à niveau visible afin de contrôler la présence de liquides et de les purger en temps utile.

La gamme est constituée de 16 modèles couvrant des débits jusqu'à 490 normaux mètres cubes par heure à 1 bar(A).

Tous les filtres sont livrés complets avec leur(s) élément(s) filtrant(s), un indicateur de saturation différentielle et un système de purge manuelle.

  • 2 grades de filtration disponibles.
  • Filtration huile résiduelle 1 mg/m3 à 20°C
  • Filtration particules jusqu’à 1 µ
  • Protection anti-corrosion totale des corps de filtres par cataphorèse.
  • Éléments filtrant oléophobiques.
  • Compatibles avec huiles minérales ou synthétiques.
  • Faible perte de charge initiale et en charge.
  • Indicateurs de saturation livrés en standard.
  • Vanne de purge manuelle fournie en standard.
  • Pots de purge à niveau visible disponibles en option.
  • Conception en conformité avec ISO 12500.
  • Fabrication certifiée ISO 9001.
Modèle
ModèleMon souhait
A 3031 VLRplaylist_add
A 3051 VLRplaylist_add
A 3052 VLRplaylist_add
A 3071 VLRplaylist_add
A 3072 VLRplaylist_add
A 3101 VLRplaylist_add
A 3102 VLRplaylist_add
A 3121 VLRplaylist_add
A 3122 VLRplaylist_add
A 3151 VLRplaylist_add
A 3201 VLRplaylist_add
A 3202 VLRplaylist_add
A 3251 VLRplaylist_add
A 3301 VLRplaylist_add
A 3302 VLRplaylist_add
A 3303 VLRplaylist_add
Me conseillerplaylist_add

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) Débits indiqués à pression atmosphérique (20°C et 1 Bar absolu).

(1) Raccordements : BSP parallèle selon ISO 7/1.

(2) Code de couleur des éléments VLR : Vert, VX1 : Rouge.

Une filtration indispensable

Les circuits de vide véhiculent nombre de polluants néfastes pour un fonctionnement correct et pour la longévité des pompes à vide industrielles.
La mise en place de nos filtres en amont des pompes protège ces dernières des dégâts causés par les matières solides et liquides.

Les filtres série VLR (5µ) et VX1 (1µ) protègent efficacement les pompes, éliminent les temps d’arrêt coûteux, diminuent les frais d’entretien et accroissent le productivité.

Les corps de filtres sont traités contre la corrosion par un traitement, interne et externe, par cataphorèse complété par une peinture de finition externe polyester très résistante.

Les élément filtrants, de nouvelle génération, à mise en place instantanée, sont oléophobiques et munis d’une couche anti-réentrainement exclusive. Ils offrent une très faible perte de charge et possèdent une capacité de rétention particulaire accrue.

Caractéristiques détaillées

Grade VLR    Grade VX1
Filtration des particules5 microns1 micron
Huile résiduelle à 20°C1mg/m31mg/m3
Température de service maximum120°C
Perte de charge initiale (propre et sec)20 mbar40 mbar
Perte de charge maximum (Remplacement élément)
100 mbar
Température de service recommandée
25°C  max.
Vide de service maximumVide absolu

Indicateur de saturation (A038 à A058)Pop-up

Indicateur de saturation (A059 à A390)Manomètre différentiel

Pot de purge à niveau visible
En option

Facteur de correction selon la pression de service

Pressionmbar(a)Atm.900800700600500400

300

200

Torr760675600525450375300225150
Facteurx10.930.860.790.710.640.570.50.43
