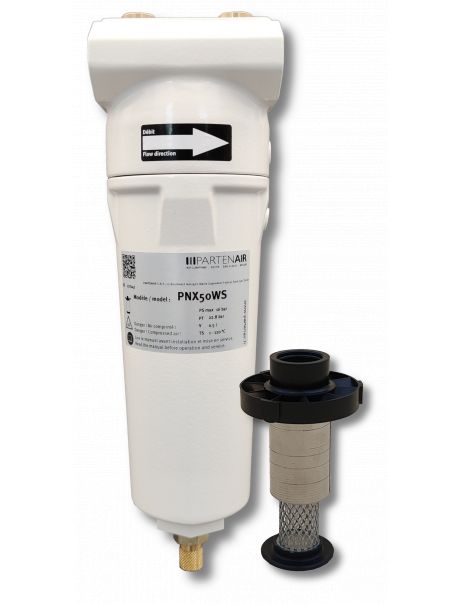

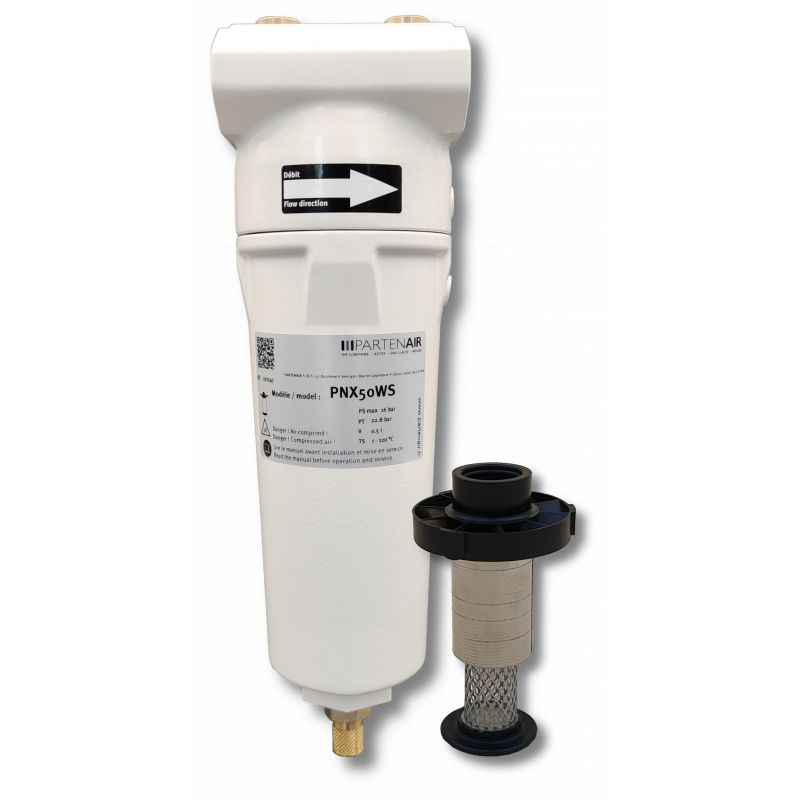

Séparateurs centrifuges - Grade WS

Lorsque l’air est comprimé, l’élévation de sa température augmente sa capacité à transporter de l’eau sous forme de vapeur.

Il est alors saturé en vapeur d’eau. En se refroidissant, il perd cette capacité de rétention et l’eau se condense.

Il est primordial d’éliminer les phases liquides de l’air avant les autres étapes de son traitement : les sécheurs ne sont pas conçus pour traiter l’eau liquide et les média filtrants peuvent êtres détériorés par cette dernière.

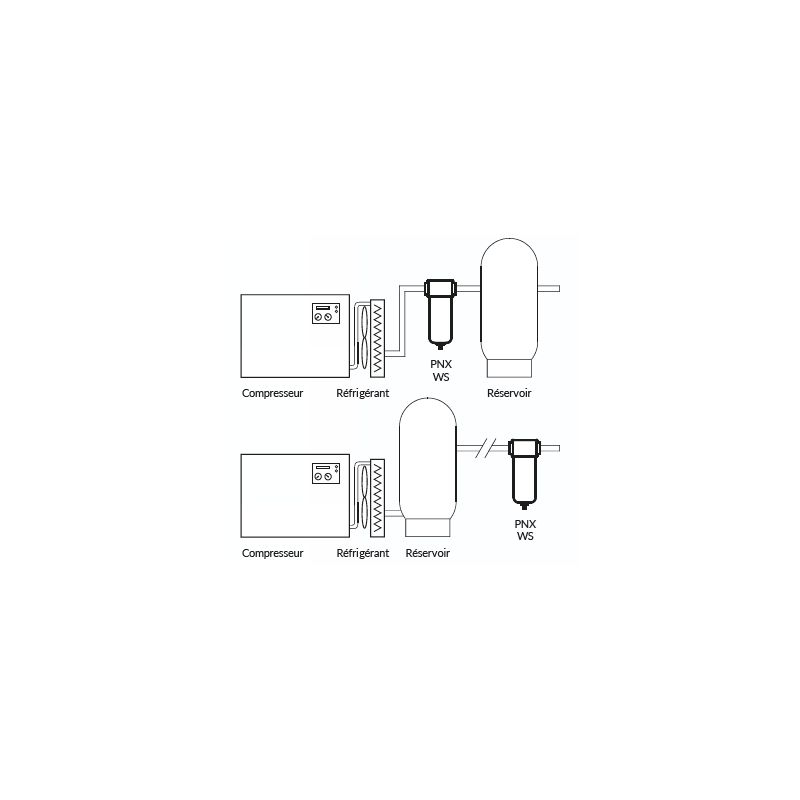

Le séparateur WS est indispensable à toutes les installations d’air comprimé ! A installer en début de réseau, avant le réservoir, ou après s’il y a une longueur de canalisation importante avant les autres étapes de traitement.

  • Élimine 100% des liquides présents dans l’air comprimé (Classe ISO 8573 = 7)

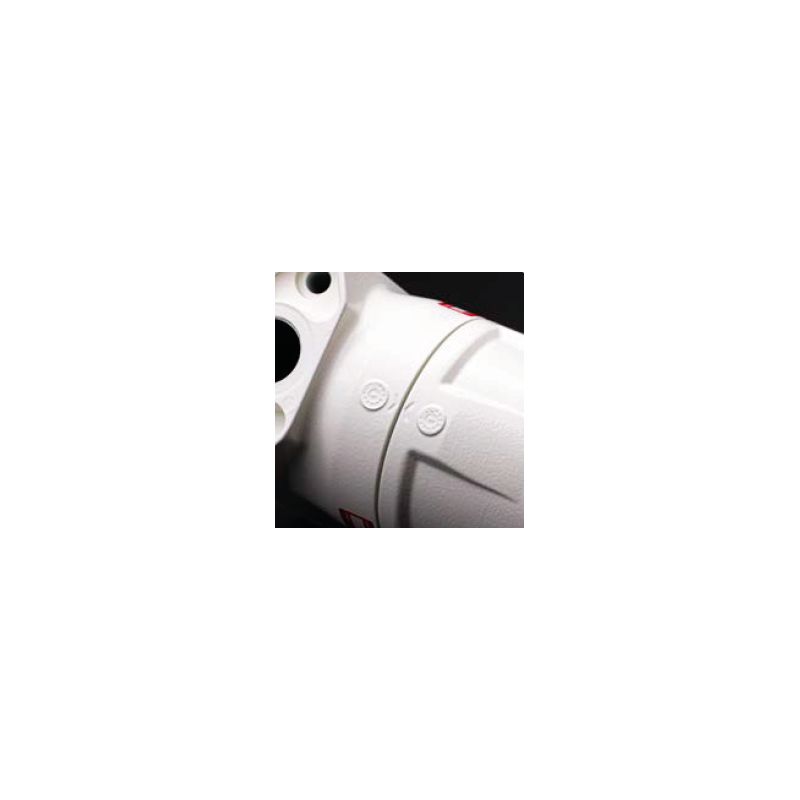

  • Bol de filtre avec butée de vissage. Évite tout serrage excessif, pose et dépose sans outil.
  • Nouveau : Grâce au QR Code présent sur le filtre, retrouvez facilement le manuel et les certificats de votre filtre PHENIX !
  • Purgeur démontable depuis l’extérieur ! Dépose et maintenance facilitées. (A partir du PNX 120).

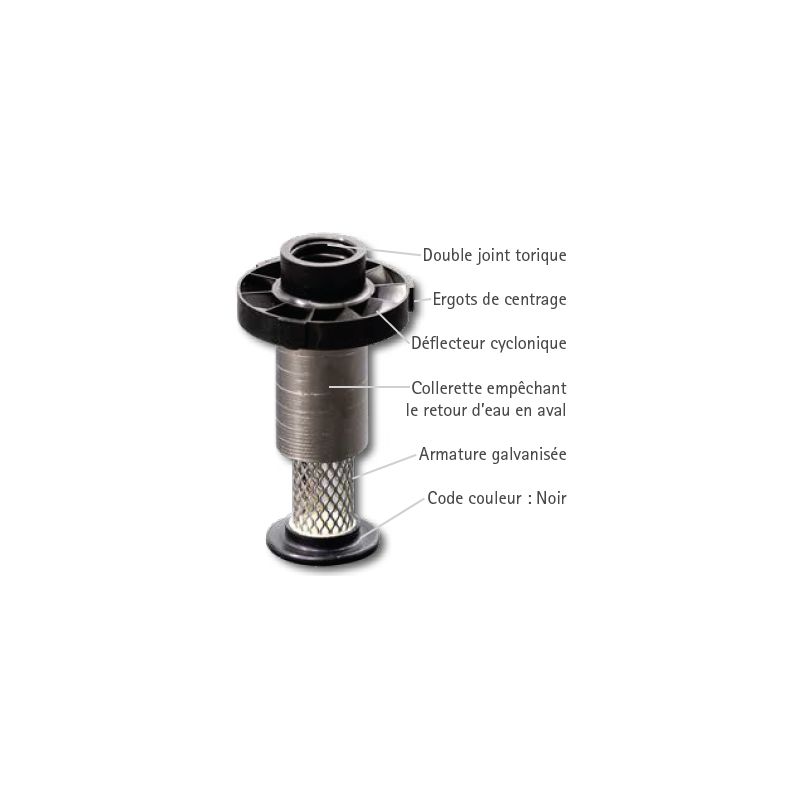

  • Déflecteur cyclonique haute efficacité. Conception empêchant le retour d’eau dans le réseau.
  • Possibilité d’adapter des purgeurs temporisés et capacitifs directement sur le passe-cloison.
  • Protection anti-corrosion totale interne et externe par cataphorèse KTL Dip-Coating.
  • Filtres conformes à la Directive 14/68 pour les équipements sous pression pour les gaz du groupe 2.
  • Conception en conformité avec ISO 12500.
  • Fabrication certifiée ISO 9001.
  • Matériaux exempts de silicone.
Modèle

Modèle Mon souhait
PNX 50 WS
PNX 90 WS
PNX 120 WS
PNX 220 WS
PNX 370 WS
PNX 540 WS
PNX 700 WS
PNX 1320 WS
PNX 1500 WS
PNX 2200 WS

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) Débits indiqués selon ISO 7183 (20°C et 1 bar absolu) sous 7 bars relatifs

WS - Water Separator
Séparateur d’eau centrifuge

Élimination des phases liquides en début de traitement d’air.

Caractéristiques détaillées

Pression Bars 4 5 6 7 8 9 10 11 12 13 14 15 16
Facteur x 0.63 0.75 0.88 1 1.12 1.25 1.37 1.49 1.62 1.74 1.86 1.98 2.10

Facteur de correction selon la pression de service

Part des phases liquides éliminées 100%
Périodicité de remplacement Aucune
Température d’air comprimé maximum 120°C
Température d’air comprimé minimum 1°C
Pression de service maximum Selon modèle
Perte de charge <45 mbars
Purgeur standard Automatique - flotteur
