PITO - Débimètre à insertion à tube Pitot
| Marque | Partenair |
| Catégories | Débitmètres pour air comprimé et gaz, Mesure, Débitmètres à insertion |
| Document à télécharger | |
| Documentation PITO |

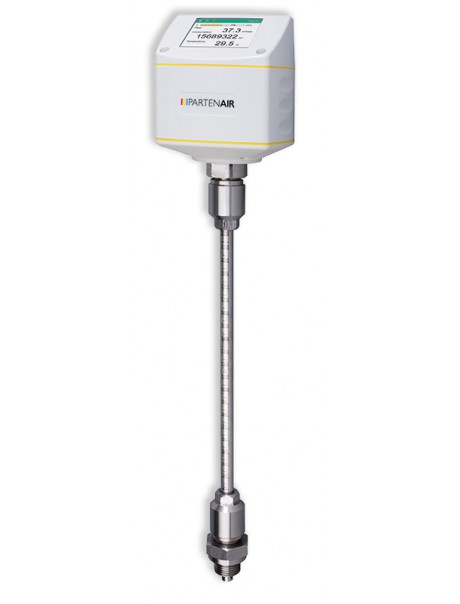

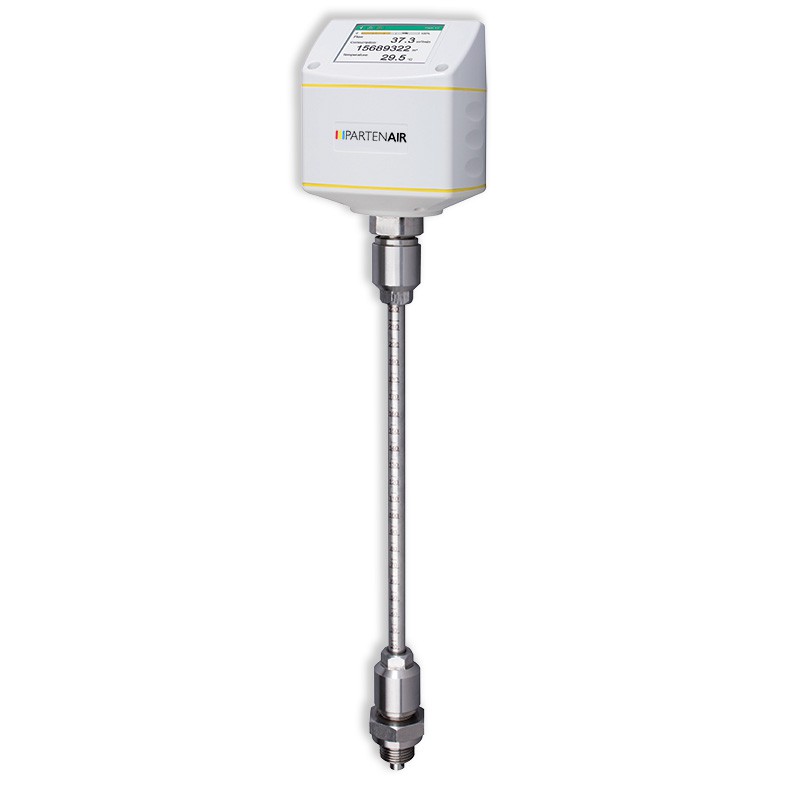

Le Pito 570.240 se base sur le principe de PITOT pour mesurer le débit.
Installé dans les règles de l'art, le capteur peut effectuer des mesures dans des gaz humides et pollués, par exemple directement à la sortie d'un compresseur.
• Mesure du débit et de la consommation dans un air non traité ou à des vitesses de débit élevées
• Mesure possible à la sortie du compresseur
• Diamètres de tube de 1" à 10". Autres diamètres sur demande
• Capteur insérable, installation aisée sous pression via un robinet à boisseau sphérique
• Applications à hautes températures jusqu'à 200 °C
• Aucune pièce d'usure mécanique
• Toutes les pièces en contact avec le fluide de mesure sont en acier inoxydable
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
L'auto-calibrage interne du capteur garantit une grande stabilité sur le long terme, et une bonne stabilité thermique.
Ce débitmètre peut être utilisé sur de l'air comprimé et des gaz non corrosifs.
Il peut être installé dans la canalisation sous pression au moyen d'un robinet à boisseau sphérique ½".
Divers signaux de sortie permettent de connecter le capteur à des afficheurs/enregistreurs PARTENAIR et / ou d'autres fabricants.

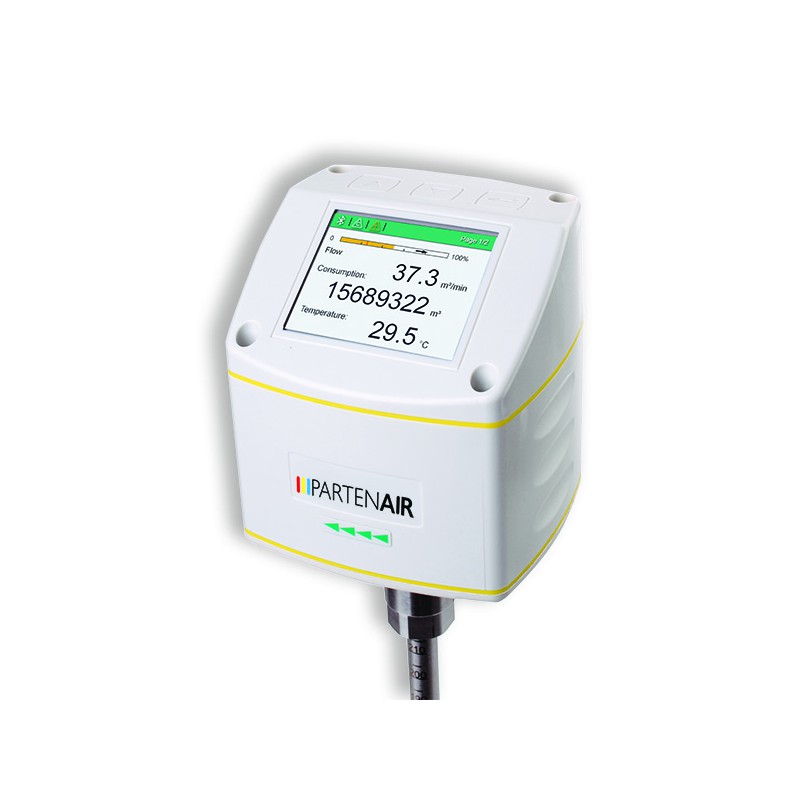

Le PITO 570.240 dispose en option d'un écran couleur avec affichage des valeurs mesurées et des paramètres de capteur :
- Débit instantané
- Compteur totalisateur
- Pression
- Bar graphe évolutif du débit instantané.
Caractéristiques détaillées
| Inch | mm | Plage de débit en m3/h | |
| Mini. | Maxi. | ||
| 1" | 27.3 | 15.5 | 319 |
| 1¼” | 36 | 27.5 | 575 |
| 1½” | 41.9 | 38 | 791 |
| 2” | 53.1 | 62 | 1295 |
| 2½” | 68.9 | 106 | 2215 |
| 3” | 80.9 | 147.5 | 3073 |
| 4” | 100 | 225.5 | 4711 |
| 5” | 125 | 353.5 | 7378 |
| 6” | 150 | 509.5 | 10637 |
| 8” | 200 | 908 | 18955 |
| 10” | 250 | 1420.5 | 29652 |
Plage de débit pour l'air à 6 bar, 50 °C et 90 % d'humidité de l'air. Pour d'autres gaz et d'autres conditions, télécharger le logiciel « Flow Range Calculator » - sur notre site www.partenair.fr
Toutes les valeurs ci-dessus correspondent aux débits standards pour P = 1 000 hPa et T = 20 °C.
