Filtres stériles INOX pour air comprimé
| Marque | Partenair |
| Catégories | Traitement de l'air comprimé, Filtres pour air comprimé |
| Document à télécharger | |
| Documentation filtres FSI |

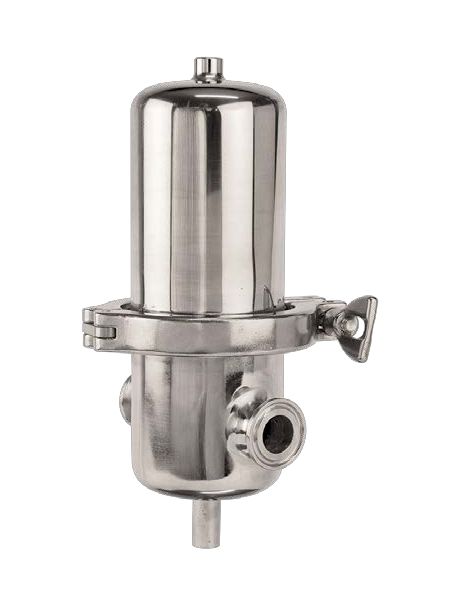

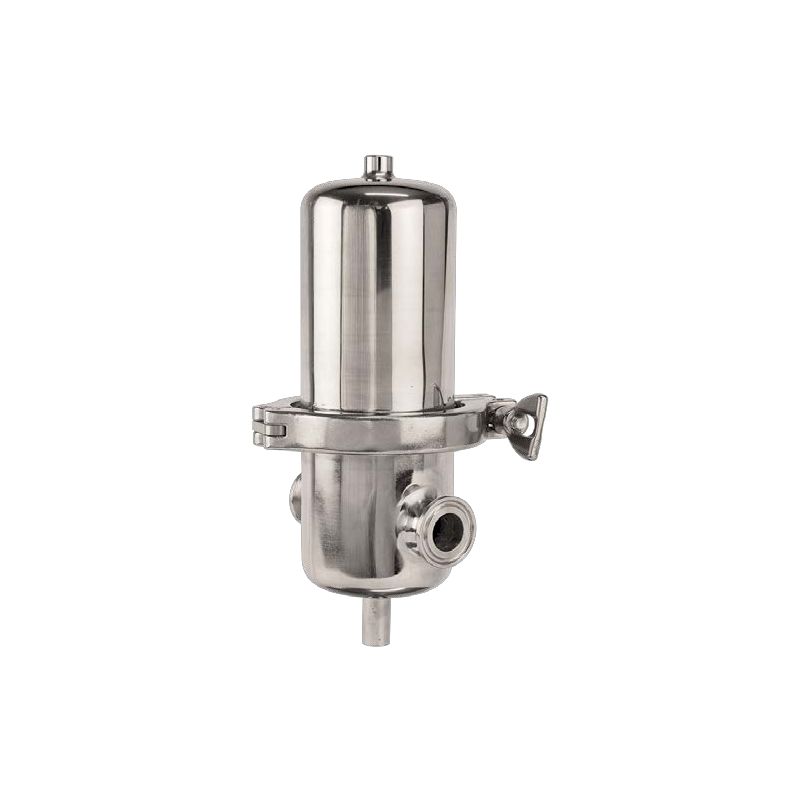

Les filtres série FSI ont été développés pour les industries nécessitant une filtration stérile des réseaux d'air comprimé.
Les corps de filtres - en acier inoxydable - ainsi que leurs éléments filtrants sont conçus pour être stérilisés sur la ligne de filtration (stérilisation en place), par un circuit de vapeur à co-courant ou à contre courant. L'intégrité des éléments filtrants est garantie pour 100 cycles de stérilisation à 143°C.
Ces filtres offrent une très haute qualité de filtration. Ils trouvent tout naturellement leur place dans les industries agro-alimentaires, pharmaceutiques, chimiques ainsi que dans le secteur de la santé.
Tous les composants de ces filtres répondent aux exigences de la Food and drug administration
(F.D.A.) pour contact alimentaire selon le code de réglementation fédéral (CFR - Title 21).
- Corps de filtres entièrement en acier inoxydable.
- Conformes à la DESP 2014/68.
- Conformes FDA pour contact alimentaire.
- Fabrication certifiée ISO 9001.
- Filtration 99,9999% à 0,1 μ.

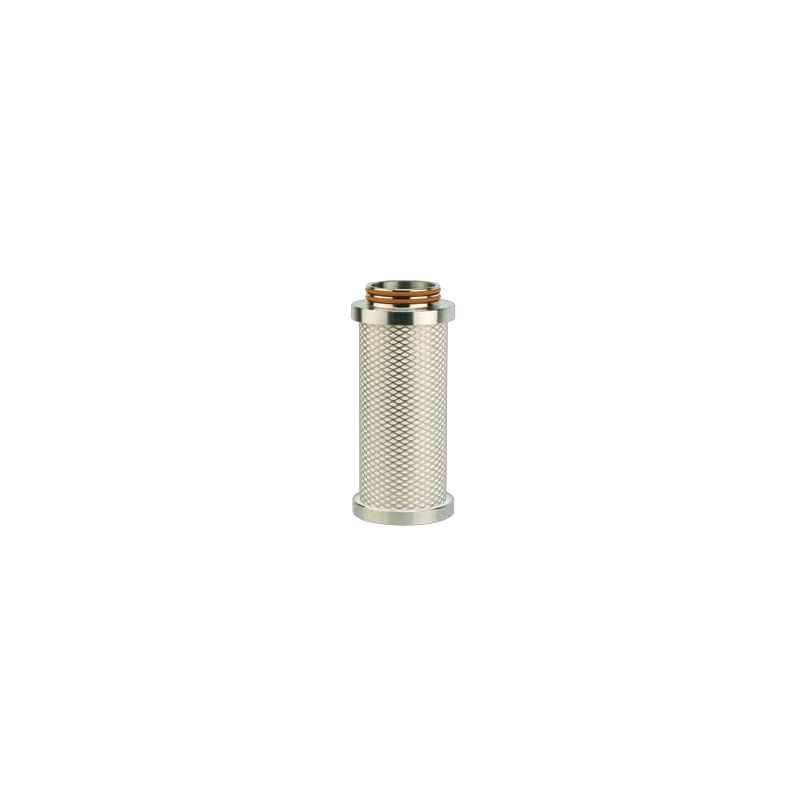

- Éléments filtrants à coupelles inox.

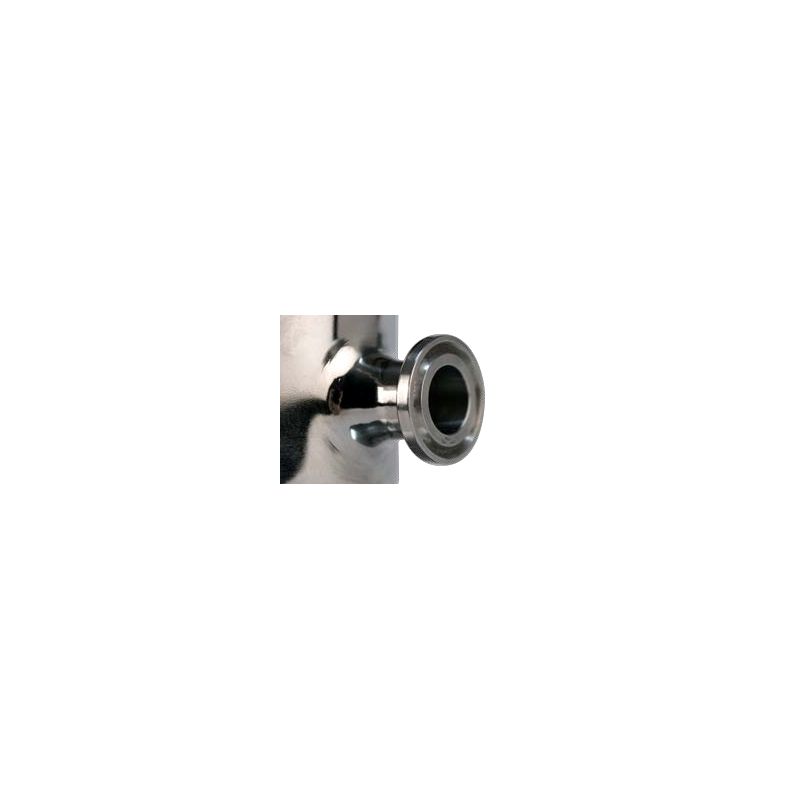

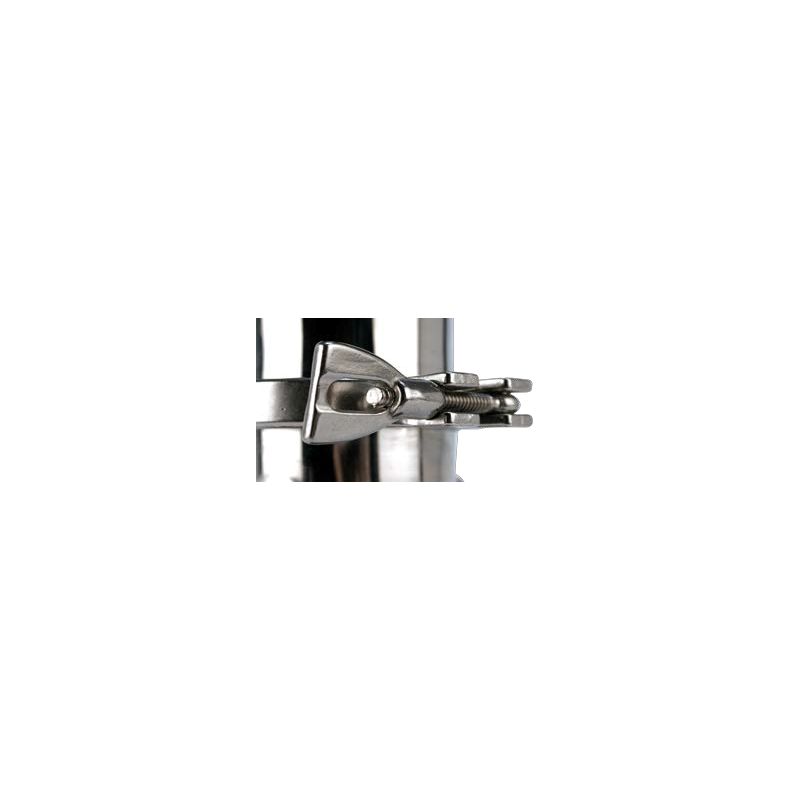

- Raccordements taraudés ou à clamps.
- Température de service jusqu’à 150°C.
- Faible perte de charge initiale et en charge.
- 12 modèles jusqu'à 3600 m3/h.
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
Caractéristiques détaillées
MODÈLES A CLAMPS |
|||||||||
| Filtre | Racct | Débit* | Dimensions (mm) | Masse | Élément | ||||
| modèle | Nm3/h | A | B | C | D | E | Kgs | modèle | |
| FSI 75 C | DN 10 | 75 | 218 | 125 | 76 | 69 | 1/8’’ | 1,6 | 1X03 IBX |
| FSI 105 C | DN 10 | 105 | 246 | 125 | 76 | 69 | 1/8’’ | 1,7 | 1X04 IBX |
| FSI 150 C | DN 15 | 150 | 251 | 120 | 76 | 69 | 1/8’’ | 1,7 | 2X04 IBX |
| FSI 225 C | DN 15 | 225 | 275 | 120 | 76 | 69 | 1/8’’ | 1,8 | 2X05 IBX |
| FSI 315 C | DN 25 | 315 | 303 | 169 | 114 | 86 | 1/4’’ | 3,1 | 3X05 IBX |
| FSI 600 C | DN 32 | 600 | 363 | 169 | 114 | 86 | 1/4’’ | 3,4 | 3X07 IBX |
| FSI 900 C | DN 40 | 900 | 446 | 169 | 114 | 86 | 1/4’’ | 3,6 | 3X10 IBX |
| FSI 1260 C | DN 50 | 1 260 | 587 | 183 | 114 | 96 | 1/4’’ | 4,9 | 3X15 IBX |
| FSI 1680 C | DN 65 | 1 680 | 763 | 195 | 139 | 120 | 1/4’’ | 8,4 | 3X20 IBX |
| FSI 2400 C | DN 80 | 2 400 | 1015 | 195 | 139 | 120 | 1/4’’ | 10,2 | 3X30 IBX |
Spécifications - Séries FSI / FSI-C |
|
| Température de service | Jusqu'à 150°C - Maxi 200°C (15 minutes). |
| Corps | Acier inoxydable 1.4301 - En option : 1.4404. |
| Finition | Electro-polissage Ra < 0,8 extérieur. |
| Joints | EPDM (En option : FKM ou silicone.) |
| Pression | Bars | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| Facteur | x | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,38 | 1,63 | 1,88 | 2,13 |
