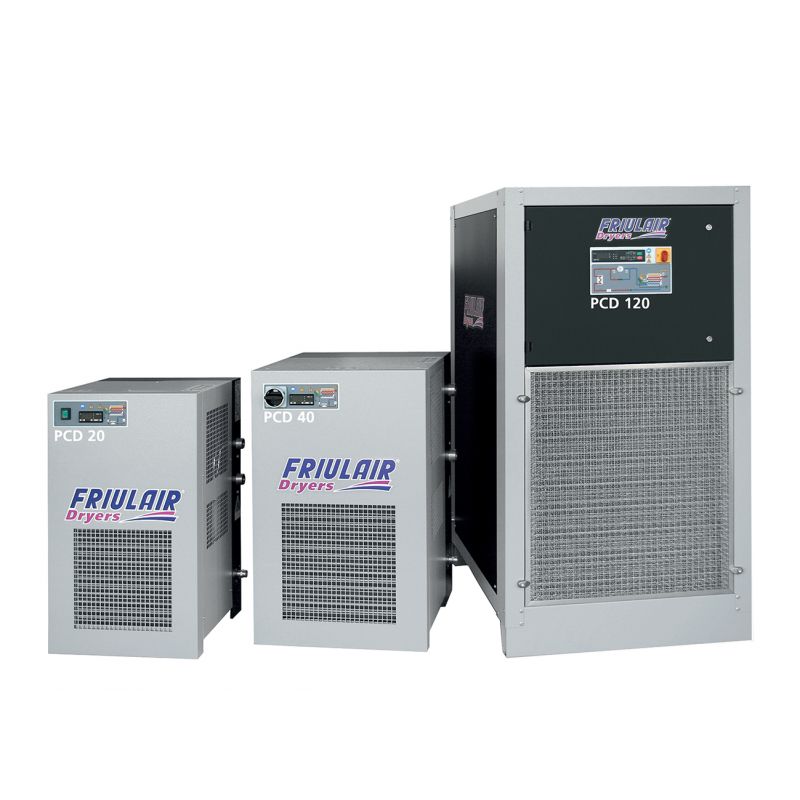

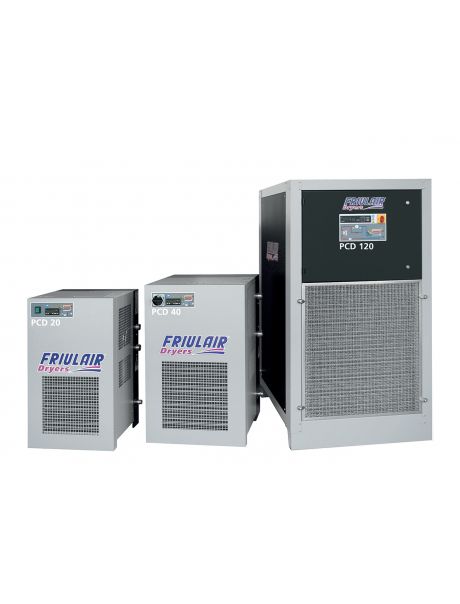

Sécheur Série PCD - Air sec et froid à +5°C

Voir le choix des modèles
+ -
Eau (Vapeur)
Pt. rosée +3°C
Classe iso : 4
9876543210
Document à télécharger

Pour gagner en productivité

La série de sécheurs par réfrigération PCD est spécialement dédiée aux applications nécessitant un air sec et froid.

Munie d'échangeurs à plaques en acier inox surdimensionnés, elle abaisse, en une seule passe, l'air comprimé jusqu'à une température de +3°C. L'air distribué au réseau est ainsi garanti pour une température maximum de +5°C.

Cette température est contrôlée en permanence grâce à un afficheur digital muni d'un report d'alarme à distance paramètrable.

La gamme comprend 11 modèles couvrant des débits jusqu'à 720 m3/h sous 7 bars.

  • Production d’air froid à +5°C
  • Point de rosée +3°C sous pression (Classe ISO 8573-1 : 2001 = 4)

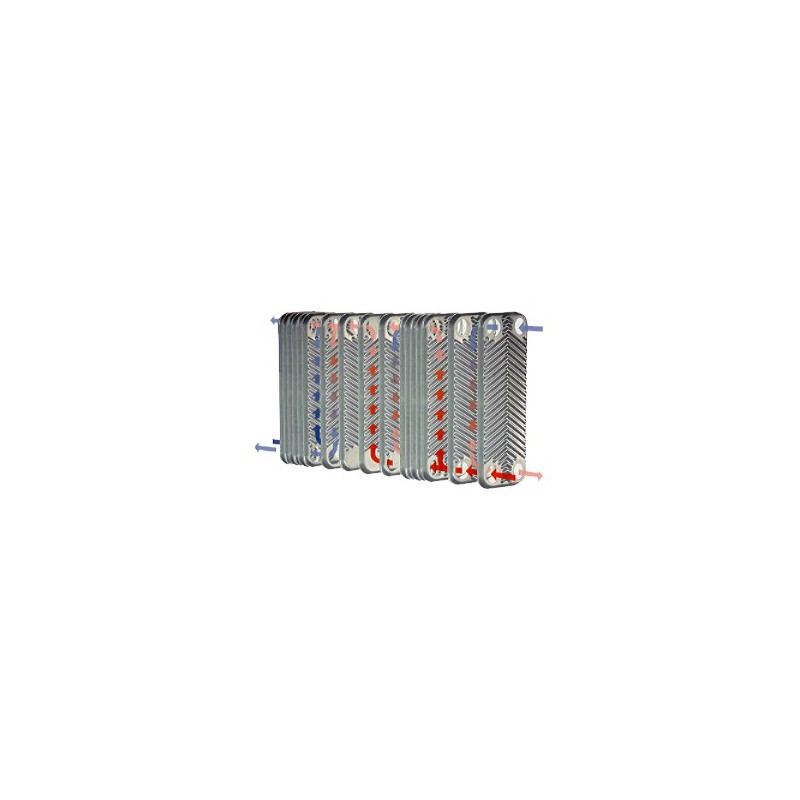

  • Echangeur de chaleur à plaques en acier inoxydable brasées.
  • Conception verticale de l’échangeur, séparation naturelle de l’eau par gravité, sans risque de ré-entraînement.
  • Séparateur de condensats avec démister en acier inoxydable.

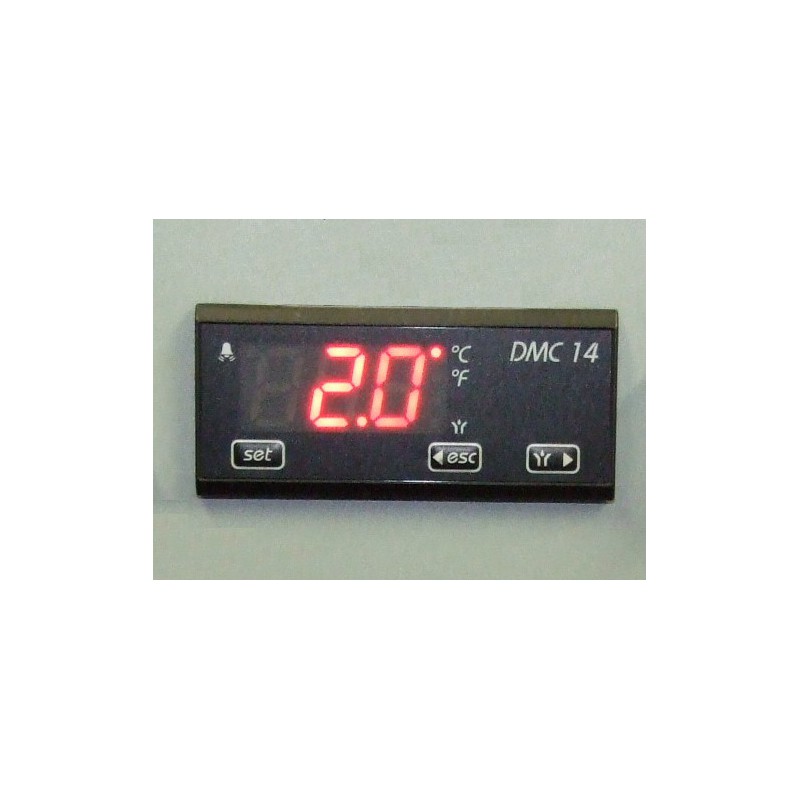

  • Affichage digital du point de rosée.
  • Contrôleur électronique avec report d’alarme à distance paramétrable.
  • Faible consommation énergétique.
  • Encombrement au sol réduit.
  • Purgeurs de condensats électroniques.
  • Retour sur investissement rapide.
Modèle

Modèle Raccordement entrée Débit (m³/h) Mon souhait
PCD 2 3/8” 12
PCD 6 3/8” 36
PCD 10 1/2” 60
PCD 15 3/4” 90
PCD 20 3/4” 116
PCD 25 1” 150
PCD 40 1” 240
PCD 60 1” 1/2 360
PCD 80 2” 480
PCD 100 2” 600
PCD 120 2” 720
Me conseiller

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) ISO 7183 - 20°C 1 Bar abs. pour une pression de 7 bars, 35°C air comprimé 25°C d’ambiance, point de rosée s/pression de +3°C, sortie d’air +5°C

PCD : Gagnez en productivité

La série de sécheurs PCD est spécialement dédiée aux applications nécessitant un air comprimé sec et froid, telles que l’industrie plastique ou alimentaire...

Les sécheurs PCD (Plate cold dryers) sont équipés d’échangeurs de chaleur à plaques en acier inoxydable. Ces échangeurs ont été soigneusement dimensionnés pour abaisser en une seule passe la température de l’air comprimé jusqu’à +5°C.

Contrairement aux sécheurs traditionnels, ils ne sont pas équipés d’échangeur air/air, permettant ainsi de délivrer l’air comprimé à une température proche de la température du point de rosée.

La série PCD produit de manière simple, sans préjudice pour l’environnement, un air froid permettant d’améliorer considérablement la productivité des process industriels.

Caractéristiques détaillées

Pression de service maximum 15 bars
Temp. maxi d’air comprimé 55°C
Temp. Ambiante mini / maxi +10 / + 50°C
Code de fabrication DESP 97/23
Alimentation électrique (PCD 2 à PCD 60) 240 / 1 / 50 Hz
Alimentation électrique (PCD 80 à PCD 120) 400 / 3 / 50 Hz
Purge des condensats Electrovanne temporisée
Filtration nécessaire 5µ en amont
Réfrigérant utilisé PCD 2 à PCD 10 R 134 A
Réfrigérant utilisé PCD 15 à PCD 120 R 404 A
Condenseur (standard) air pulsé
Condenseur (Option)   A eau (PCD 25 et supérieurs)

Facteur de correction selon la pression de service

Pression Bars 2 4 5 6 7 8 10 12 14 15
Facteur x 0.49 0.77 0.86 0.93 1.00 1.05 1.14 1.21 1.27 1.30

Facteur de correction selon la température de l’air comprimé

Temp. °C 25 30 35 40 45 50 55
Facteur x 1.39 1.20 1.00 0.80 0.63 0.51 0.46

Facteur de correction selon la température ambiante

Temp. °C 25 30 35 40 45 50
Facteur x 1.00 0.98 0.95 0.88 0.80 0.68

Facteur de correction selon la T°C sortie d’air

Temp. °C 5 7 10 15
Facteur x 1.00 1.26 1.54 1.85
