Réchauffeurs d'air comprimé BH-TH
| Marque | Partenair |
| Catégories | Traitement de l'air comprimé, Réchauffeurs d'air comprimé |
| Document à télécharger | |
| Documentation BH-TH |
Réchauffer jusqu'à 120 °C
Les réchauffeurs d'air comprimé série TH sont destinés aux applications nécessitant une température imposée :
- Soit une au dessus d'un seuil minimal : Pour maintenir la température d'un réseau d'air respirable à un niveau confortable pour les opérateurs, par exemple.
- Soit pour porter l'air comprimé à haute température pour répondre à un process de fabrication ou de test spécifique.
Munis d'un élément chauffant spiralé à faible temps de réponse et pilotés par un contrôleur électronique, ils ajustent précisément et rapidement la température selon les variations de débit du réseau.

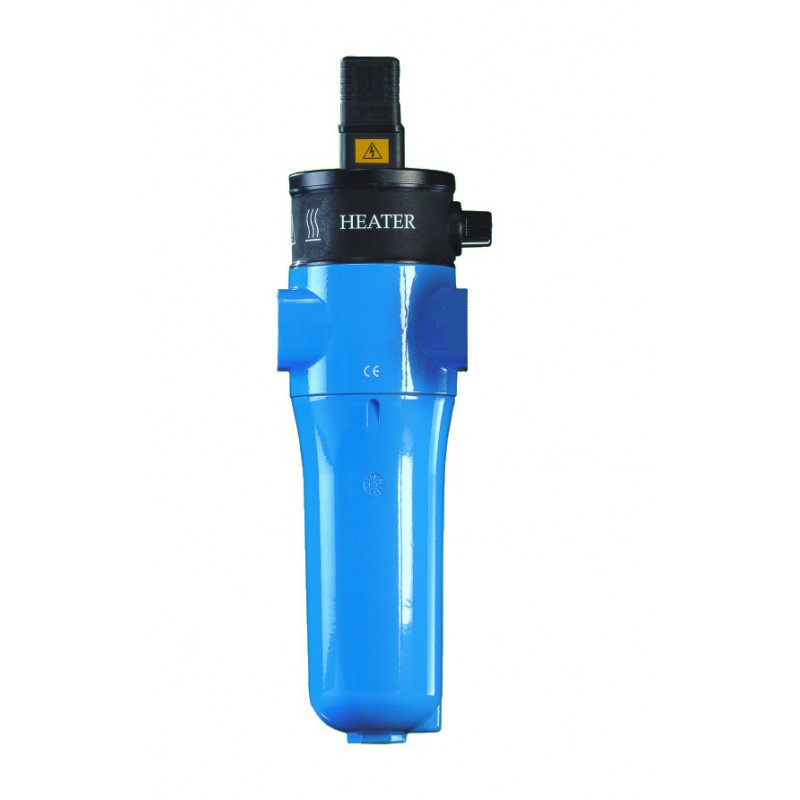

Ils sont livrés avec (TH) ou sans (BH) thermomètre de contrôle et nécessitent d'être installées sur un réseau d'air comprimé parfaitement sec et déshuilé.
2 modèles sont disponibles pour une capacité de traitement jusqu'à 95 m3/h sous 7 bars.
- Température réglable entre 20°C et 120°C (selon débit)
- Thermostat piloté par contrôleur électronique de précision.
- Maintient de la température lors des fluctuations de débit.
- Température de surface du corps restant fraîche en fonctionnement.
- Thermomètre de sortie d’air (version TH uniquement).
- Faible perte de charge (< 100 mbars).
- Purgeur semi-automatique de contrôle et de sécurité.
- Réchauffeurs garantis sans silicone.
- Conception et fabrication ISO 9001
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
(*) : En m3/h 1 bar 20°C, sous 7 bars relatifs.

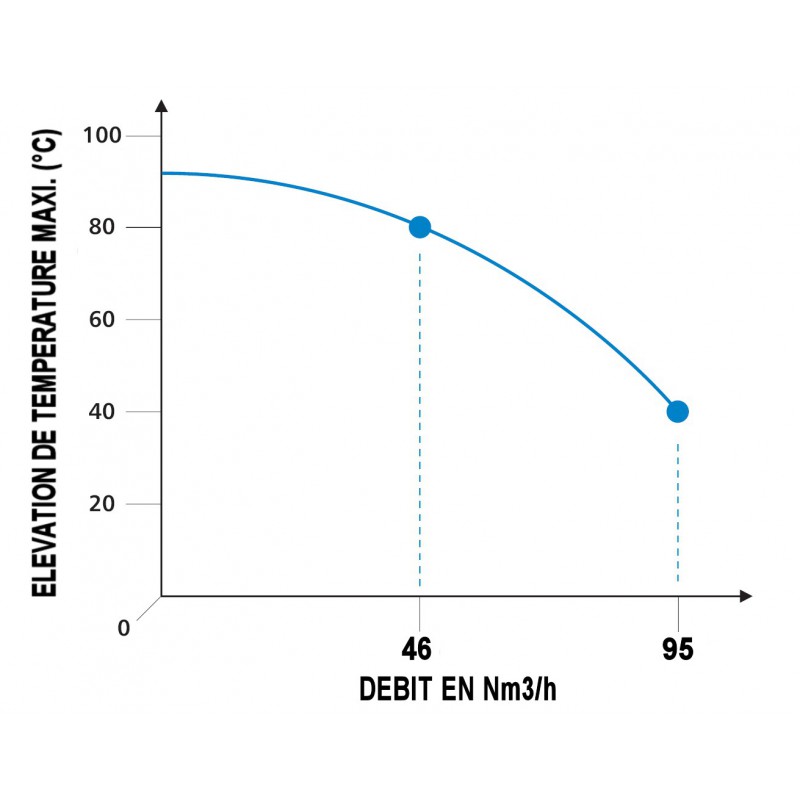

(**) : Selon débit - voir graphe ci-dessous
(1) Purgeur semi-automatique standard sur tous modèles.
(2) Kits de fixation murales disponibles sur option.
(3) Corps traités anti-corrosion E-Coat. TM
(4) Finition : Peinture poudre bleue base polyester.
(5) IMPORTANT : Les réchauffeurs d’air doivent être utilisés uniquement sur de l’air comprimé parfaitement séché et déshuilé.
Ces réchauffeurs d’air comprimé possèdent des caractéristiques uniques pour garantir une température de sortie réglable entre 20°C et 120°C.
Ils répondent parfaitement aux attentes des utilisateurs pour les applications industrielles ou pour l’air respirable.
Ils utilisent un élément chauffant spiralé à faible temps de réponse, piloté par un thermostat électronique de haute précision.
Cette technologie permet d’ajuster très rapidement la température pour répondre aux variations de pression et de température de l’air à traiter.

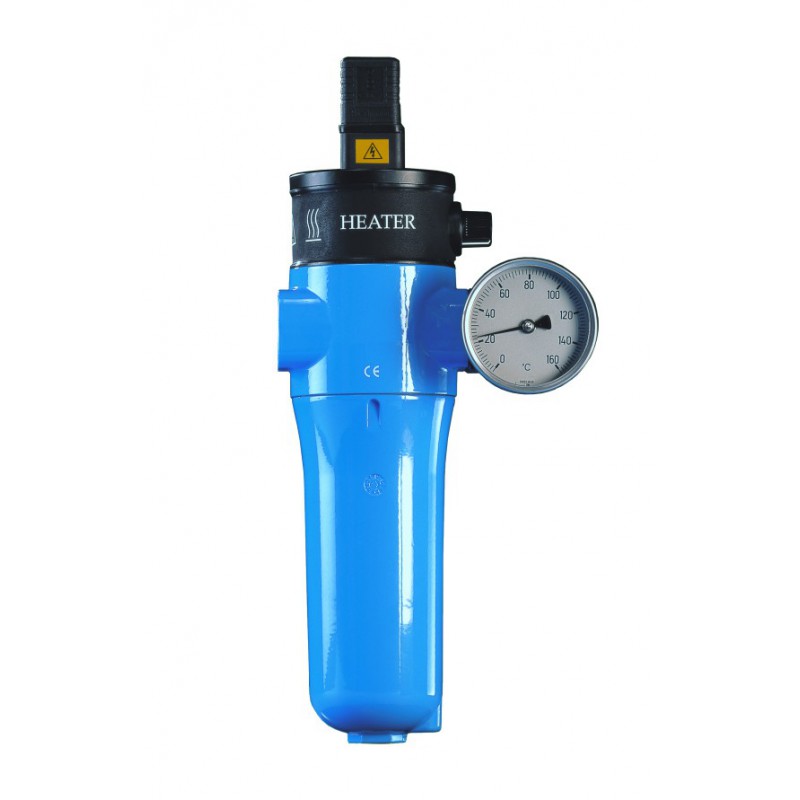

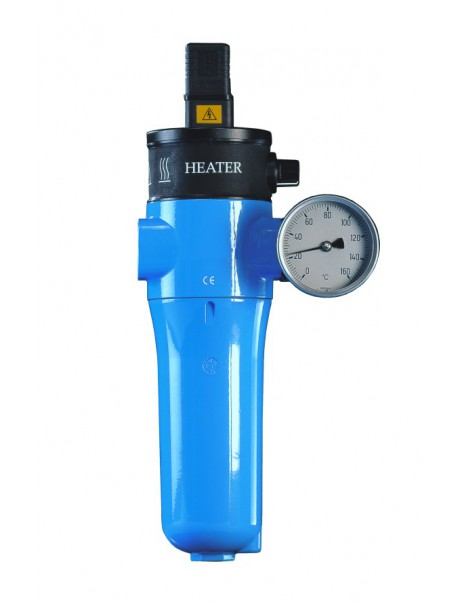

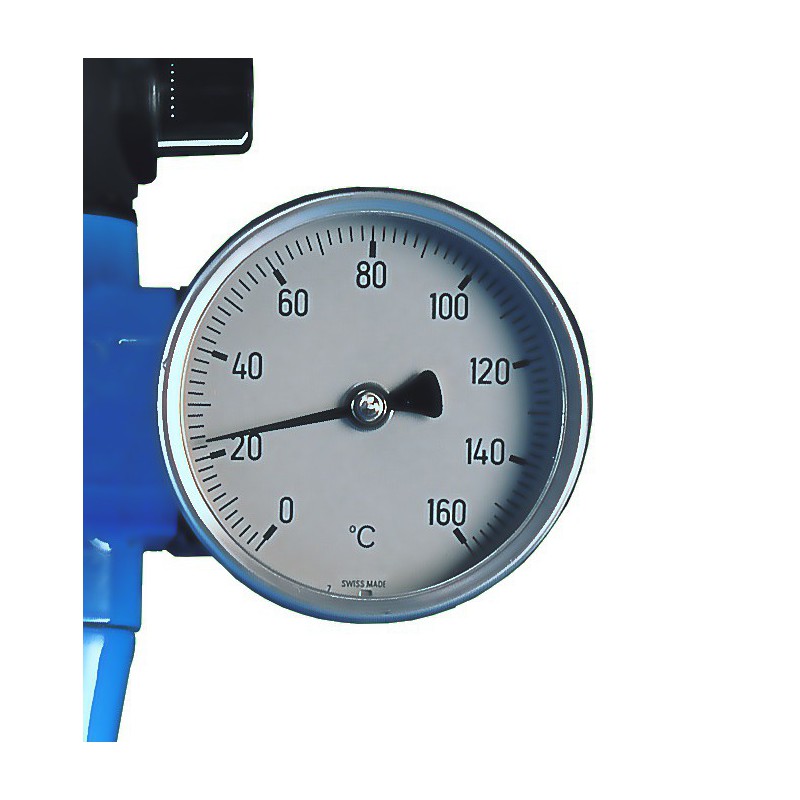

Les réchauffeurs, en version TH, sont munis d’un thermomètre bi-métallique offrant une indication de température de sortie d’air indépendante du thermostat électrique.
En fonctionnement, le corps des réchauffeurs reste frais, évitant ainsi tout risque de brûlure.
Caractéristiques détaillées
| Modèle A39 | BH - TH |
| Débit (*) | 52 m3/h |
| Raccordement | 3/8” |
| Elévation de temp. maxi (**) | 90°C |
| Thermomètre de sortie | Non / Oui |
| T°C mini. D’entrée | -20°C |
| Alimentation | 240/1/50 Hz |
| Puissance maximum | 1,5 kW |
| Température maximum | 120°C |
| Protection | IP 65 |
| Pression maximum | 16 bars |
| Modèle A55 | BH - TH |
| Débit (*) | 108 m3/h |
| Raccordement | 1/2” |
| Elévation de temp. maxi (**) | 80°C |
| Thermomètre de sortie | Non / Oui |
| T°C mini. D’entrée | -20°C |
| Alimentation | 240/1/50 Hz |
| Puissance maximum | 1,5 kW |
| Température maximum | 120°C |
| Protection | IP 65 |
| Pression maximum | 16 bars |
