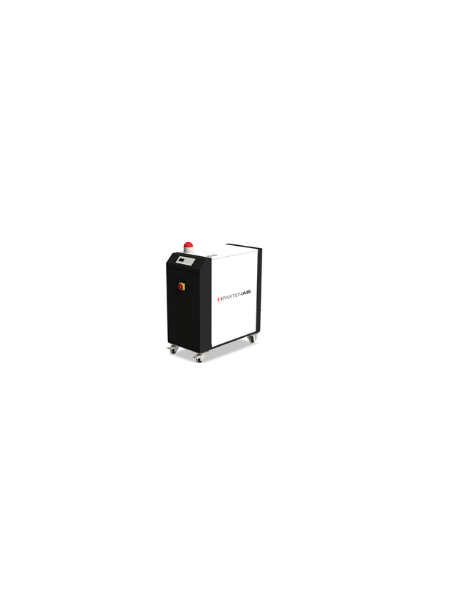

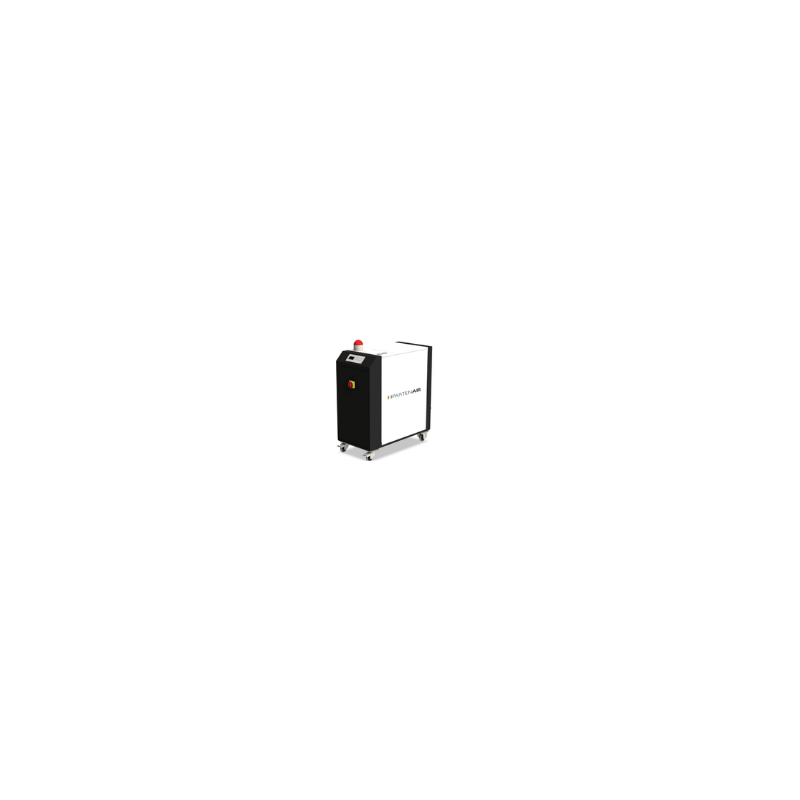

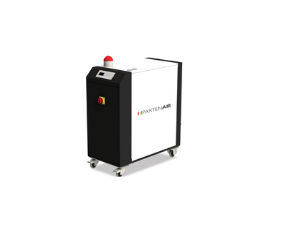

Thermorégulateur FRIOPLAST (FRT)
| Marque | Partenair |
| Catégories | Groupes d'eau glacée |
4 à 16 kW froid
La série de thermorégulateurs FRIOPLAST est conçue pour maintenir un process à une température constante. Elle offre une solution compact installée à proximité de vos équipements de production. Les FRT fournissent la température demandée pour chaque application, la consigne pouvant être modifiée très facilement. Un couplage est possible à un système de Freecooling ou directement sur circuit de refroidissement principal. L'efficacité de production est amélioré avec moins de maintenance avec une augmentation de la productivité (procédure de changement de moules d'injection plus rapide, par exemple).
APPLICATIONS
• Industrie plastique (particulièrement adapté aux process d'injection plastique)
• Process chimique, pharmaceutique, embouteillage, moulage par injection de métaux
CARACTÉRISTIQUES
• Refroidissement et chauffage sur une plage de fonctionnement étendue : de -10°C à +95°C.
• Précision sur la température d'eau de +/- 0,5 K (°C).
• Évaporateur et condenseur en acier inoxydable
• Circuit d'eau non ferreux (Acier inoxydable, EPDM, cuivre et laiton)
• Vanne pressostatique pour la régulation de la pression de condensation
• Manomètre de pression hydraulique
• Pressostats BP et HP
• Résistance électrique non ferreuse
• Système de remplissage automatique
• Réservoir sous pression en acier inoxydable
• Vanne 3 voies de régulation avec actionneur
• Gestion automatique du Freecooling
• Communication MODBUS RTU en standard
• Alarme sonore et visuelle
PRINCIPAUX AVANTAGES
• Cadence de production rapide et constante, améliorée par rapport à un système classique
• Optimisation des performances du process
• Amélioration de la cadence de production et de la répétabilité des pièces
• Amélioration de la précision de refroidissement et de la qualité des pièces moulées
• Économies d'énergie
• Maintenance facilitée
• Optimisation du coût de transport, de l'installation, du fonctionnement et de la maintenance grâce à une empreinte
minimale et l'utilisation de composants compacts
Caractéristiques détaillées
| FRT | 004 | 010 | 016 | |
| PERFORMANCES | ||||
| Puissance frigorifique(1) | kW | 4.3 | 12.3 | 16.2 |
| Puissance frigorifique(2) | kW | 4.9 | 14.1 | 18.2 |
| Puissance de chauffe | kW | 6 | 6 | 6 |
| Consigne utilisateur | °C | -10 à +95 | -10 à +95 | -10 à +95 |
| Type de compresseur | ||||
| Classe de protection IP | ||||
| Puissances des résistances de préchauffage | kW | 2 | 2 | 2 |
| CARACTÉRISTIQUES HYDRAULIQUES (circuit utilisateur) | ||||
| Débit d'eau | m³/h | 1.5 | 3.5 | 6.2 |
| Pression nominale disponible | kPa | 300 | 2.93 | 340 |
| Plage de débit min/max | m³/h | 1,2/6,6 | 3,0/9,6 | 3,0/9,6 |
| Plage de pression min/max | kPa | 195/303 | 210/293 | 286/375 |
| Volume du réservoir | litres | 22 | 22 | 22 |
| Diamètre des raccords hydrauliques | pouces | 1' | 1' | 1' |
(1) Température de sortie d'eau +10°C, régime condenseur 35°C/40°C
(2) Température de sortie d'eau +15°C, régime condenseur 40°C/45°C
