Filtres à particules pour températures élevées

Voir le choix des modèles
+ -
Particules
5 à 0,01µ
Selon grade - Classe iso : 1 à 3
9876543210
Document à télécharger

Filtration jusqu'à 250 °C

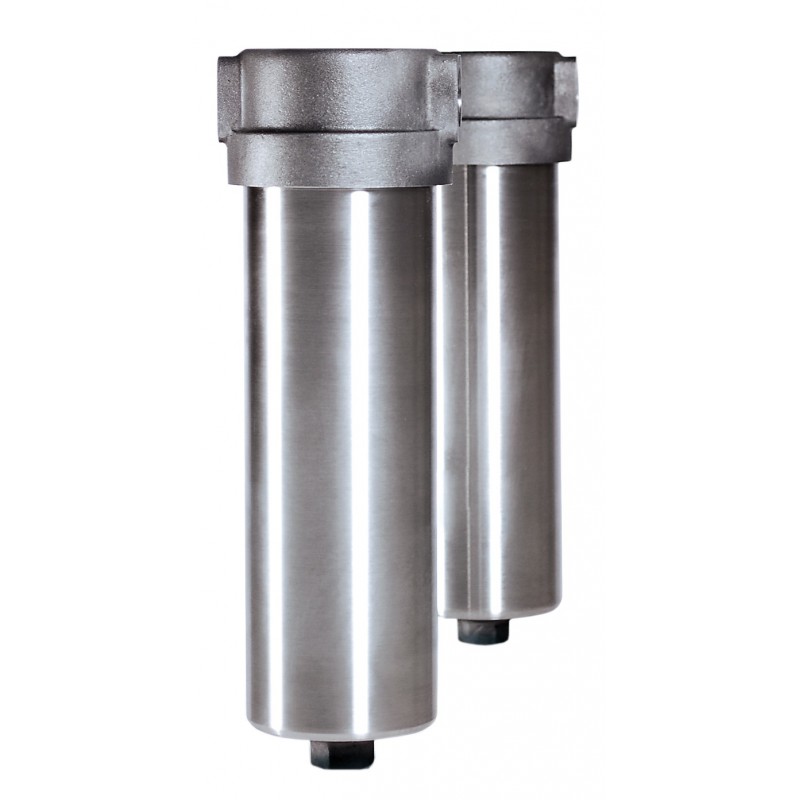

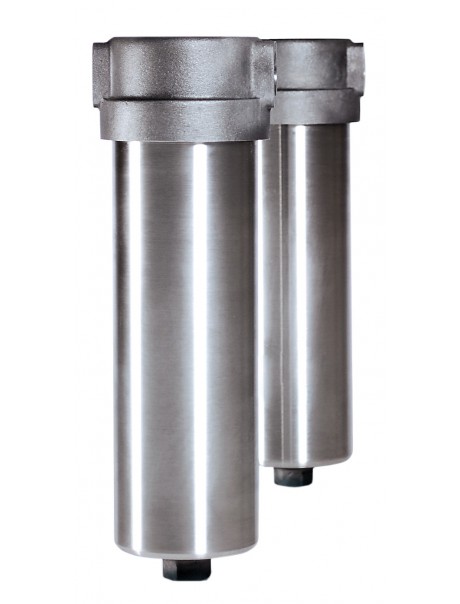

Une gamme de filtres en acier inoxydable 316 conçue pour la filtration de particules dans l'air comprime jusqu' 250°C.

Ces filtres sont disponibles en 3 grades de filtration :

- 5 microns, 1 micron et 0,01 micron.

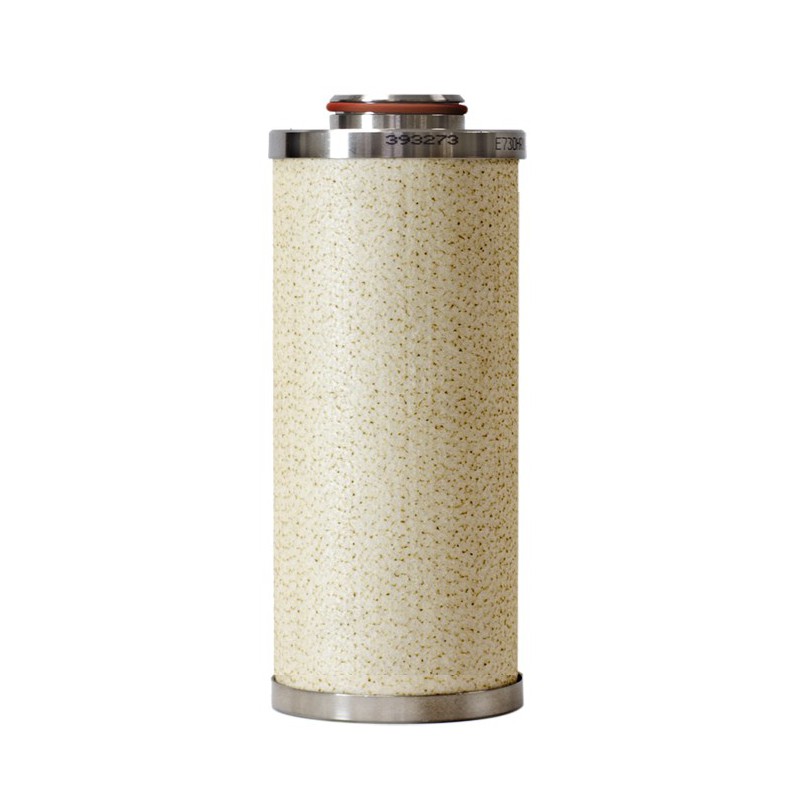

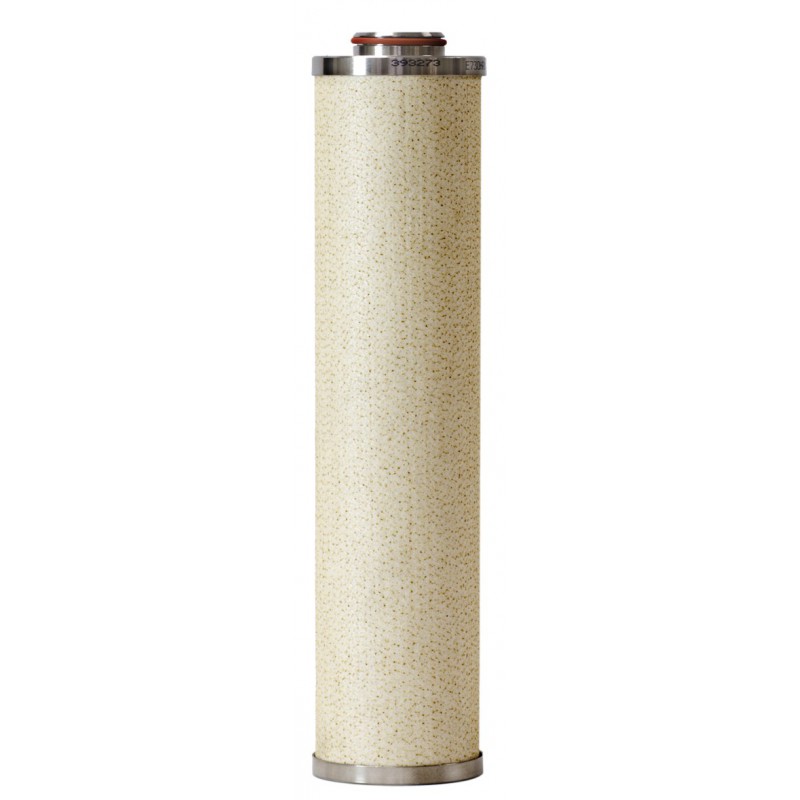

Les éléments filtrants sont spécialement étudiés pour résister aux températures élevées et sont équipés de coupelles en acier.

La gamme est constituée de 8 modèles couvrant des débits jusqu'à 1150 mètres cubes par heure sous une pression de 7 bars.

Tous les filtres sont livrés complets avec leur élément filtrant.

  • Efficacité stable et garantie jusqu’à 250 °C
  • Filtration des particules solides uniquement.
  • Efficacité jusqu’à 0,01µ
  • Construction 100% en acier inoxydable.
  • Éléments filtrants à coupelles et tirant inox.
  • Faible perte de charge initiale et en charge.
  • Filtres conformes à la Directive 97/23 pour les fluides du groupe 2.
  • Fabrication certifiée ISO 9001.
Modèle

Modèle Raccordement entrée Débit (m³/h) Mon souhait
HT 025 HRXA ¼ 35
HT 031 HRXA 3-8 52
HT 050 HRXA ½ 108
HT 075 HRXA ¾ 216
HT 101 HRXA 1 300
HT 150 HRXA 725
HT 200 HRXA 2 800
HT 201 HRXA 2 1150
Me conseiller

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) Débits indiqués à pression atmosphérique (20°C et 1 Bar absolu).

(1) Construction : Acier inoxydable, sans revêtement de finition.

(2) Les filtres série HT sont fournis sans système de purge.

(3) Raccordement de purge : 1/8" sur les modèles HT 25 à HT 50, 1/4" sur les modèles supérieurs.

(4) Raccordements : BSP parallèle selon ISO 7/1.

Filtration en conditions extrêmes

Les filtres série HT sont conçus pour la filtration des particules sur les réseaux d’air comprimé où la température peut atteindre 250°C.

Ils trouvent notamment leur application pour la filtration des fines particules de dessicant en aval des sécheurs d’air par adsorption à régénération par apport calorifique.

Corps, coupelles d’élément et tirant de fixation sont en acier inoxydable de grade 316 rendant ces filtres insensibles à la corrosion et à la majeure partie des agressions chimiques.

8 modèles disponibles, de 35 à 1150 m3/h sous 7 bars de pression.

Caractéristiques détaillées

Grades de filtration disponibles HRX5 HRX1 HRXA
Filtration des particules 5 microns 1 micron 0,01 micron
Classe ISO 8573-1 2001 (Particules) 3 2 1
Température maximum 250°C 250°C 250°C
Coupelles des éléments filtrants Inox Inox Inox

Facteur de correction selon la pression de service

Pression Bars 4 5 6 7 8 10 12 14 16
Facteur x 0,76 0,84 0,92 1 1,07 1,19 1,31 1,41 1,51
