Sonde hygrométrique air comprimé
| Marque | Partenair |
| Catégories | Mesure, Mesurer l'hygrométrie pour traitement de l'air comprimé , Sondes hygromètriques |
| Document à télécharger | |||||||
| Documentation sonde DEWMAT 78x240-250 | Documentation sonde DEWMAT 780 | Documentation sonde Dewmat RF/AD/HT | Documentation sonde Dewmat 788.785 |

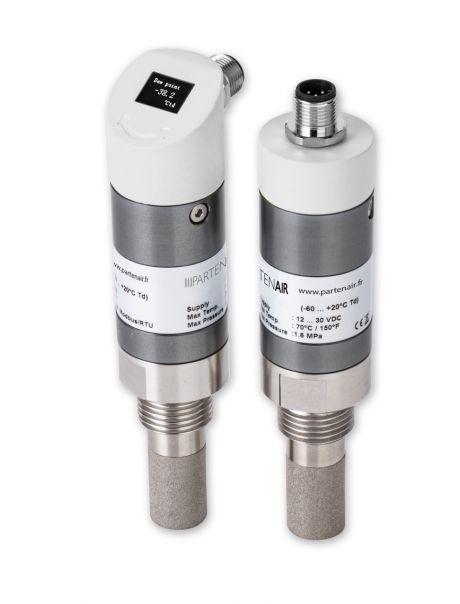

La sonde hygrométrique PARTENAIR DEWMAT 780 est un capteur de point de rosée fiable et stable sur le long terme pour des applications industrielles. Elle utilise une toute nouvelle technologie de capteur délivrant des signaux de mesure stables, même lorsque l'humidité est très basse, offrant ainsi des mesures fiables et précises jusqu'à des températures de rosée de -100 °C.
• Mesure du point de rosée jusqu'à –100 °C
• Nouvelle technologie de capteur
• Variante avec mesure de pression intégrée
• Divers signaux de sortie en fonction des versions : 1 x 4 ... 20 mA,
2 x 4 ... 20 mA, RS-485 (Modbus), 4 ... 20 mA avec alimentation par boucle
• Boîtier IP65 offrant une protection dans les applications industrielles contraignantes
• Les temps de réaction très rapides permettent une signalisation sûre lors du dépassement des valeurs limites
• Installation directe dans un sécheur possible via un fi letage ½"
• Haute précision, ± 2 °C point de rosée.
• Fiche de raccordement M12
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
Caractéristiques détaillées
| Plage de mesure | Point de rosée : -100 °C ... 0 °C |
| Température : -30 °C ... +70 °C | |
| Pression : -0.1 ... 1.6 MPa | |
| Précision | Point de rosée: 2 °C |
| Température : 0.3 °C | |
| Pression : ± 5 kPa | |
| Plage de pression | 0,1 ... 1,6 Mpa |
| Alimentation | 12 ... 30 V CC/30 mA |
| Type de gaz | Gaz non corrosif |
| Température ambiante | 0 °C ... +50 °C |
| Température de transport | -30 °C ... +70 °C |
| Temps de réaction | -80 °C ... -20 °C : 20 s |
| -20 °C ... -80 °C : 3 min | |
| Signal de sortie | 4 ... 20 mA, 3 conducteurs (DEWMAT 780.170, 180 & 200) |
| Modbus / RTU (DEWMAT 780.190 & 210) | |
| boucle de courant 4 ... 20 mA, 2 conducteurs (DEWMAT 780.220) | |
| Sortie analogique | 4 mA --> -100 °C / 20 mA --> 0 °C |
| Racct. Électrique | M12, 5 pôles |
| Matériaux | Raccord process : acier inoxydable 1.4301 (304) |
| Boîtier : alliage de zinc | |
| Protection | IP 65 |
| Raccordement process | Filetage G 1/2" (ISO 228/1) |
| Conformité CEM | Conforme à la CEI 61326-1 |
