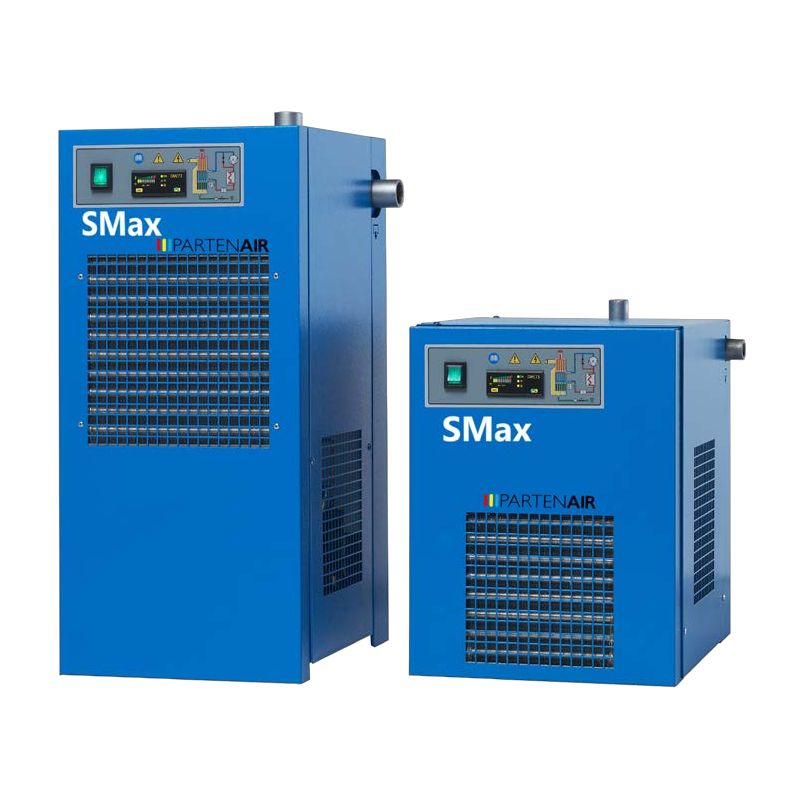

Sécheurs par réfrigération SMAX

Voir le choix des modèles
Document à télécharger

Fiabilité, simplicité, solidité

Conçus en utilisant les technologies issue de la  gamme ACT, les sécheurs SMAX offrent, dans un encombrement réduit, une qualité d’air de grande qualité répondant aux attente des industriels.

  • Purgeur de condensat électronique.
  • Encombrement au sol réduit.
  • Faible consommation énergétique.
  • Contrôleur électronique.
  • Affichage du point de rosée sur barre de LED.
  • Températures d’entrée d’air comprimé jusqu’à 55°C
  • Perte de charge extrêmement faible (inférieure à 150 mbars en moyenne)
  • Régulation de puissance proportionnelle pour une stabilité parfaite du point de rosée
  • Conception verticale de l’échangeur, séparation naturelle de l’eau par gravité, sans risque de ré-entrainement...
  • Echangeur monobloc à haut rendement réalisé entièrement en aluminium.
  • Capacité de traitement des sécheurs conçues pour s’adapter aux puissances génériques des compresseurs.
Modèle

Modèle Raccordement entrée Débit (m³/h) Mon souhait
SMax 4 3/8“ 21
SMax 5 1/2“ 36
SMax 7 1/2“ 57
SMax 10 1/2“ 72
SMax 15 1/2“ 108
SMax 20 1“ 150
SMax 25 1“1/4 192
SMax 30 1“1/4 258
SMax 35 1“1/4 312
SMax 40 1“1/2 366
SMax 50 1“1/2 450
SMax 75 2“ 630
SMax 100 2“ 780
SMax 120 2“1/2 1008
SMax 125 2“1/2 1140
SMax 150 2“1/2 1320
Me conseiller

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

Facteurs de correction : Toute déviation des paramètres nominaux entraîne l’application des facteurs de correction.

Petit mais costaud

Un échangeur monobloc à très haut rendement, construit entièrement en aluminium, regroupe en une passe unique les cinq fonctions essentielles du processus de séchage d’air. Pré-refroidissement, condensation, dévésiculage, purge et réchauffage de l’air comprimé.
Cet échangeur réduit la perte de charge et la puissance consommée offrant une faible consommation énergétique globale du processus de traitement.


Le point de rosée est maintenu constant grâce à une vanne by-pass à régulation proportionnelle de haute qualité ; développée spécialement par DANFOSS® ; qui procure une stabilité parfaite du circuit de réfrigération, sans risque de givrage, quel que soit le taux de charge du sécheur.

Caractéristiques détaillées

Performances nominales sous 7 bars de pression
35°C d’air comprimé et 25°C ambiance
Température ambiante minimum 1°C - maxi. 45°C
Température air comprimé minimum 10°C - maxi. 55°C
Pression de service maximum SMAX 4 à 15 : 16 bars
SMAX 20 à 150 : 14 bars
Alimentation électrique SMAX 4 à 120 : 240/1/50 Hz.
SMAX 125 à 150 : 400/3/50 Hz.
Perte de charge maxi. au nominal de 40 à 340 mBar, selon modèle.
Réfrigérant R 134 A (SMAX 4 à 25)
R 407 C (SMAX 30 à 150)
