Capteur de courant pour air comprimé
| Marque | Partenair |
| Catégories | Mesure, Accessoires de mesure |
| Document à télécharger | |
| Documentation capteur de courant |

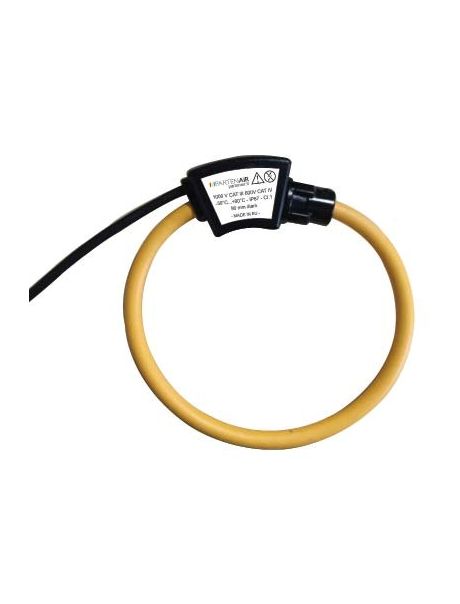

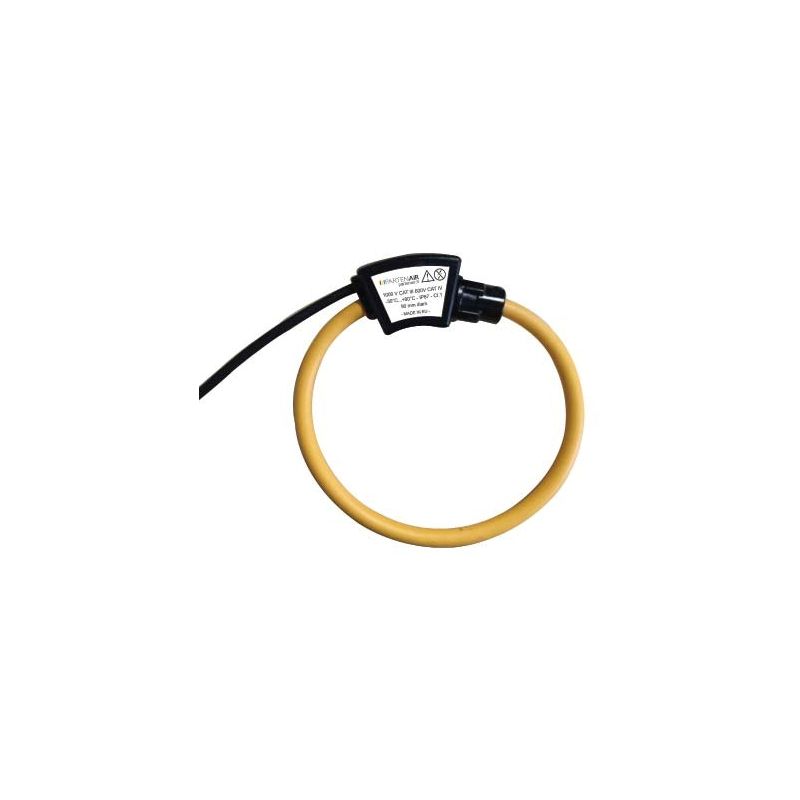

La pince ampèremétrique PARTENAIR est un capteur de courant alternatif RMS composé d'une boucle de mesure de courant flexible, d'un enroulement de Rogowski et d'un transducteur numérique compact. Cette technique permet de mesurer des courants allant jusqu'à 1 000 A - courant alternatif - dans un conducteur fermé.
Le transducteur numérique délivre un courant de sortie de 4...20 mA CC correspondant de façon linéaire au courant mesuré dans le conducteur.
NB: La sortie de ce capteur de courant correspond à un signal 4...20 mA. Elle indique uniquement une intensité mesurée. Pour obtenir la puissance, il faut utiliser les modèles KONSO (voir p58).
Caractéristiques :
• Installation facile (boucle flexible ouverte)
• Large champ d'application
• Mesure précise du courant
• Signal de sortie 4-20 mA
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
Applications :
• Mesure de courant sur des compresseurs pour des analyses en charge / hors charge
• Mesure de courant pour les mesures de puissance/d'énergie
• Evaluation des heures de fonctionnement des machines
Caractéristiques détaillées
| Caractéristiques techniques | |
| Plage de mesure | 10 ... 1 000 A courant alternatif |
| Plage de fréquences | 40 ... 70 Hz |
| Signal de sortie | 4 ... 20 mA CC |
| Sortie max | - 0 A CA = 4 mA CC |
| Impédance | - 1 000 A CA = 20 mA CC |
| Précision | 21,6 mA CC |
| Alimentation | ≤ 300 Ω |
| électrique | 0,5 % de la lecture + 0,2 de la pleine échelle |
| Consommation | 10 VDC to 32 VDC |
| Taille de la boucle | ≤ 30 mA |
| T°C max. du câble | 100 mm ± 2 mm |
| Catégorie de | ≤ +80 °C |
| tension | ≤ 1 000 CAT III, 600 V CAT IV |
| Protection | IP 67 |
| N° de cde | Description |
| MAC0810 | Capteur 1 000 A, 100 mm de diamètre, y compris fiche de raccordement pour DATAPORT 449 |
| MAC0800 | Capteur, 1 000 A, 100 mm de diamètre, avecextrémités ouvertes |
