AIR COMPRIMÉ - AZOTE - EAU GLACÉE - MESURE
Sécheur par réfrigération ACT-BLUE R513A
| Marque | Partenair |
| Catégories | Traitement de l'air comprimé, Sécheurs pour circuits d'air comprimé : sécheur par réfrigération, par adsorption, à membranes, Sécheurs d'air comprimé par réfrigération |
| Document à télécharger | |||
| Documentation série ACT-BLUE | Brochure-ACT-BLUE |

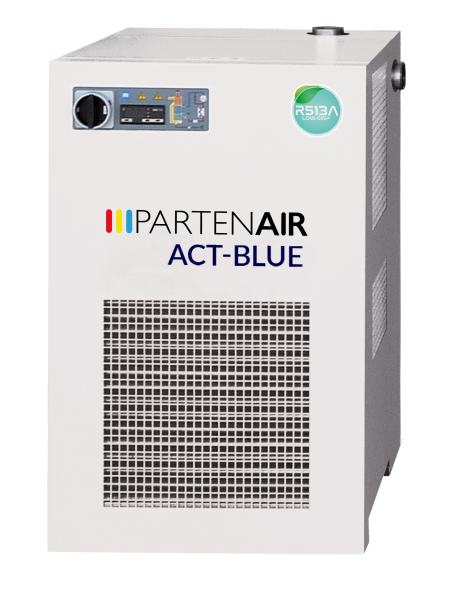

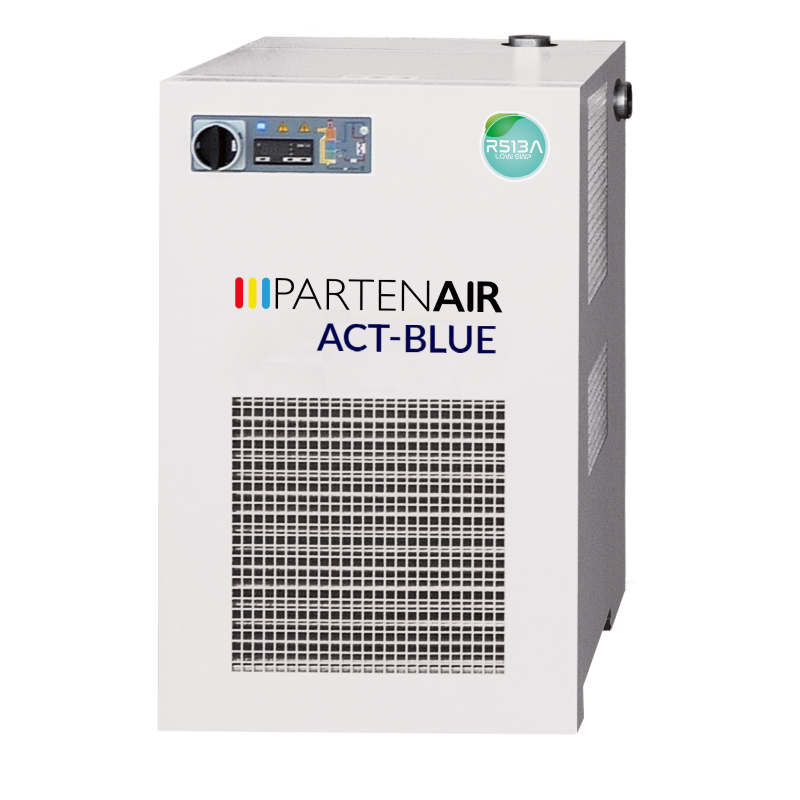

Découvrez la gamme ACT-BLUE au fluide R513A
Développée sur les bases solides de la gamme ACT-EVO, la nouvelle série ACT-BLUE s’impose comme une solution de pointe face aux défis environnementaux et aux réglementations croissantes sur les fluides réfrigérants HFC.
Les sécheurs ACT-BLUE utilisent le fluide frigorigène R513A, une solution innovante avec un potentiel de réchauffement global (PRG) réduit.
Ininflammable (classé A1) et non toxique, le R513A offre une alternative fiable et durable aux fluides naturels tels que le propane (très inflammable) ou le CO2 (nécessitant des pressions élevées).
Grâce à leur faible consommation énergétique, leur performance optimale et leur conception avancée, les sécheurs ACT-BLUE garantissent une efficacité maximale tout en respectant l’environnement. Ils incarnent une réponse technologique durable et fiable, adaptée aux exigences actuelles et futures.
- Point de rosée +3°C sous pression (Classe ISO 8573-1 : 2001 = 4)
- Réfrigérant écologique, non toxique et ininflammable, à faible potentiel de réchauffement climatique
- Échangeur monobloc à haut rendement réalisé entièrement en aluminium
- Conception verticale de l’échangeur, séparation naturelle de l’eau par gravité, sans risque de réentrainement.
- Régulation de puissance proportionnelle pour une stabilité parfaite du point de rosée
- Perte de charge extrêmement faible
- Températures d’entrée d’air comprimé jusqu’à 70°C
- Affichage digital du point de rosée.
- Contrôleur électronique avec report d’alarme à distance paramétrable.
- Faible consommation énergétique.
- Purgeurs par électrovanne temporisée et capacitifs
- Encombrement réduit
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
(1) Débit nominal à une pression de 7 bars, 35°C de température d’air comprimé, 25°C de température ambiante
pour un point de rosée de +3°C maximum conformément à la norme ISO 8573-1

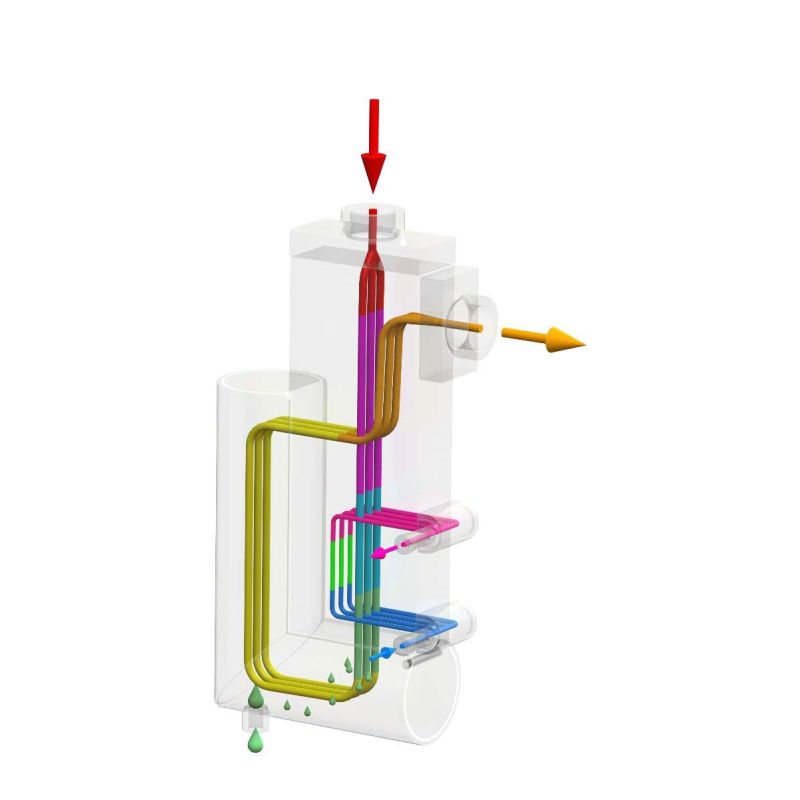

Échangeur monobloc de haute efficacité
La série ACT-BLUE est équipée d’échangeurs ALU-DRY de conception verticale, combinant des modules air-air (économiseur), air-réfrigérant (évaporateur) et un séparateur de condensat antibuée. Cette conception assure une séparation naturelle de l’eau par gravité, sans risque de ré-entrainement, tout en offrant un rendement énergétique optimal.
Régulation de puissance précise
Grâce à un système de régulation proportionnelle, les sécheurs ACT-BLUE garantissent une stabilité parfaite du point de rosée (+3°C), quelles que soient les conditions d’utilisation.
Affichage digital avancé
Les sécheurs ACT-BLUE sont équipés d’un contrôleur électronique performant qui affiche le point de rosée et gère la régulation du système, tout en permettant la transmission d’alarmes à distance via un contact sec configurable.
Faible consommation énergétique
Conçus pour minimiser les pertes de charge et maximiser l’efficacité, les sécheurs ACT-BLUE consomment peu d’énergie tout en offrant des performances exceptionnelles, réduisant ainsi les coûts pour l’utilisateur.
Vanne de purge optimisée
Selon le modèle, la série ACT-BLUE intègre des purgeurs temporisés ou à détection de niveau, assurant une évacuation efficace des condensats tout en limitant les pertes d’air comprimé.
Caractéristiques détaillées
Facteurs de correction :
Toute déviation des paramètres nominaux entraîne l’application des facteurs de correction ci-dessous.
| Pression de service | Bars | 4 | 5 | 6 | 7 | 10 | 12 | 14 | 16 |
| Facteur de correction | x | 0.77 | 0,86 | 0,93 | 1 | 1,14 | 1,21 | 1,27 | 1.33 |
| Point de rosée sous pression | °C | 3 | 5 | 7 | 10 |
| Facteur de correction | x | 1,00 | 1,09 | 1,19 | 1,37 |
| Température ambiante | °C | 25 | 30 | 35 | 40 | 45 | 50 |
| Facteur de correction | x | 1,00 | 0,96 | 0,90 | 0,82 | 0,72 | 0.60 |
| Température d’air comprimé | °C | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| Facteur de correction | x | 1.20 | 1,12 | 1,00 | 0,83 | 0,69 | 0,59 | 0,50 | 0,44 | 0,39 | 0,37 |
| Performances nominales | Pt. Rosée + 3°C pour 7 bars de pression |
| 35°C d’air comprimé et 25°C ambiance | |
| Température ambiante mini - maxi. | 1°C - 50°C |
| Température air comprimé mini - maxi. | 10°C - 70°C |
| Pression de service maximum | 16 bars |
| EVO-BLUE 110 à 9450 : 14 bars | |
| Alimentation électrique | 240/1/50 - EVO-BLUE 22 à 660 |
| Perte de charge nominale | De 20 à 140 mbar (selon modèle) |
| Fluide frigorigène | R 513 A |
