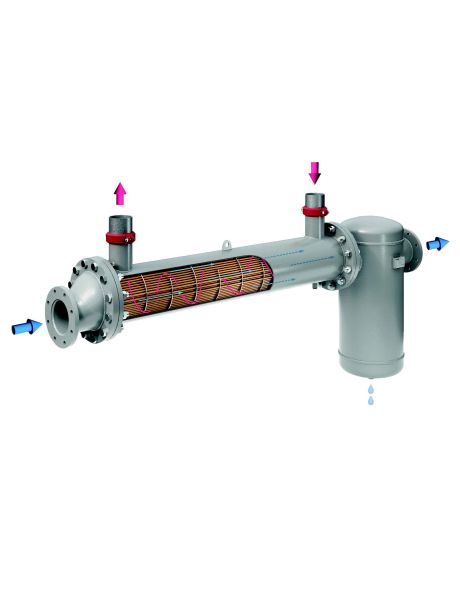

Réfrigérant par eau - Série WFR
| Marque | Partenair |
| Catégories | Traitement de l'air comprimé, Réfrigérants finaux d'air comprimé |
| Document à télécharger | |
| Documentation série WFR |
Simplicité et efficacité
La gamme de refroidisseurs finaux WFR est conçue pour abaisser efficacement la température de l'air comprimé à la sortie du compresseur ou avant tout processus nécessitant une température contrôlée. Grâce à leur conception robuste et à leurs performances thermiques, ils permettent :
- Une réduction significative des contaminants (eau, huile) présents dans l'air chaud.
- Amélioration de l'efficacité des équipements de traitement (sécheurs par adsorption ou par réfrigération).
- Dimensionnement optimisé de vos installations.
- Refroidissement de l'air comprimé à la sortie du compresseur.
- Température de l'air fourni réduite à la température ambiante + 10 °C.
- Jusqu'à 150 °C en entrée.

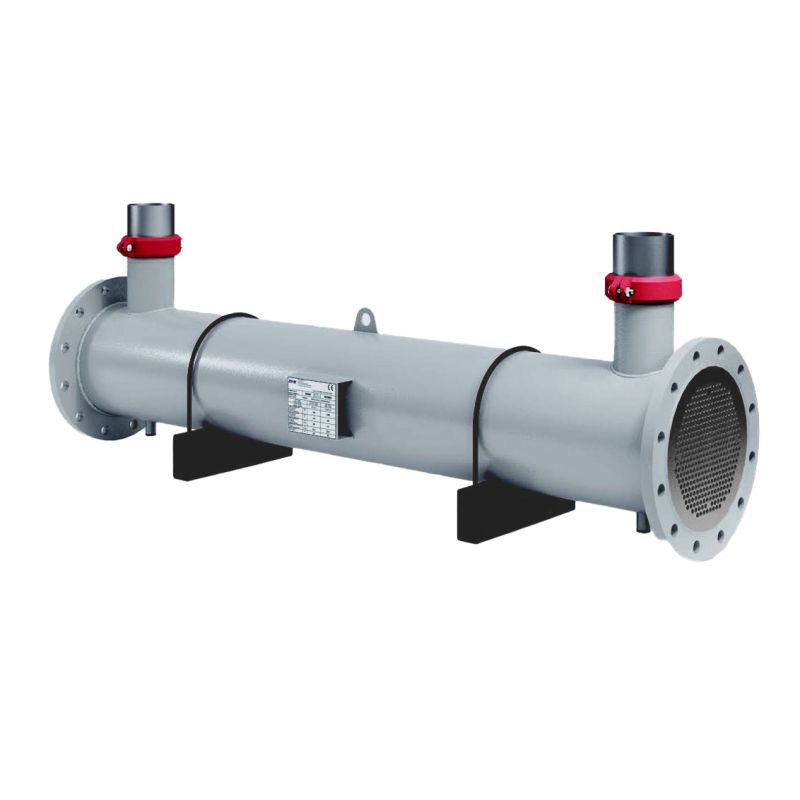

- Faisceau cuivre avec coque acier.
(*) ISO 7183 - 20°C 1 Bar abs pour une pression de 7 bars et 120°C air comprimé, hygrométrie ambiante : 70%.
(**)Les réfrigérants sont fournis avec séparateur centrifuge mais sans purgeur de condensats (A sélectionner dans notre gamme selon les besoins)
WFR
Les réfrigérants finaux WFR sont conçus pour abaisser la température de l’air comprimé en sortie de compresseur.
Ils permettent ainsi d’éliminer une grande partie des contaminants (eau et huile) présente en quantité importante lorsque l’air est à haute température.
L’abaissement de la température d’air comprimé permet une meilleure efficacité des matériels de traitement de l’air et évite de surdimensionner les sécheurs (par adsorption ou par réfrigération)
L’air comprimé est refroidi par l’air ambiant - pulsé par le ventilateur - lors de son passage dans la batterie de tubes à ailettes.
La condensation générée est éliminée par un séparateur centrifuge avant distribution au réseau.
Caractéristiques détaillées
| Pression de service maxi | 15 bars |
| Temp. maxi d’air comprimé | 170°C |
| Température de sortie d’air comprimé | +10°C / température ambiante |
| Code de fabrication | DESP 2014/68 |
| Alimentation électrique (AFR 11 & AFR 21) |
240 / 1/ 50 Hz. |
| Alimentation électrique (AFR 37 & supérieurs) |
400 / 3 / 50 Hz. |
| Moto-ventilateurs | Electriques (pneumatiques en option) |
Facteur de correction selon la pression de service
| Pression | Bars | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Facteur | x | 0.75 | 0.88 | 1.00 | 1.06 | 1.12 | 1.17 | 1.22 | 1.27 | 1.32 | 1.37 | 1.41 | 1.46 |
