Préfiltres pour usage général

La série PF, conçue sur le principe de l'interception directe, permet de retenir les polluants jusqu'à 1 micron.

Ces filtres possèdent un large domaine d'applications (Air puissance, protections de vérins, outils, machines pneumatiques...) et sont également utilisés comme préfiltres pour éviter une saturation prématurée des filtres à haute efficacité série HF.

La gamme est constituée de 18 modèles couvrant des débits jusqu'à 17500 mètres cubes par heure sous une pression de 7 bars.

Tous les filtres sont livrés complets avec leur(s) élément(s) filtrant(s), un indicateur de saturation différentielle et, selon les modèles, d'un système de purge automatique pour les condensats.

  • Filtration des particules jusqu’à 1µ (Classe ISO 8573 = 2)
  • Filtration huile résiduelle 0,5 ppm à 20°C (Classe ISO 8573 = 2)
  • Indicateur de saturation livré en standard.
  • Protection anti-corrosion à base de chrome.
  • Nouvelles coupelles avec technologie brevetée venturi-wave™ sans turbulence.
  • Elément filtrants avec code couleur pour éviter toute confusion/inversion accidentelle.
  • Compatibles avec huiles minérales ou synthétiques.
  • Compatibles avec les réseaux non lubrifiés.
  • Filtres sans silicone, compatibles pour les applications «air peinture».
  • Filtres conformes à la Directive 2014/68 pour les équipements sous pression pour les gaz du groupe 2.
  • Fabrication certifiée ISO 9001.
Modèle

Modèle Raccordement entrée Débit (m³/h) Mon souhait
NG 02 PF ¼" 45
NG 03 PF 3/8" 65
NG 04 PF ½" 105
NG 06 PF ¾" 137
NG 07 PF ¾" 185
NG 08 PF 1" 277
NG 10 PF 1" ½ 447
NG 11 PF 1" ½ 622
NG 12 PF 2" 691
NG 13 PF 2" ½ 1003
NG 14 PF 2" ½ 1327
NG 15 PF 2" ½ 1760
NG 16 PF 3" 2049
NG 17 PF 3" 2559
Me conseiller

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

(*) Débits indiqués selon ISO 7183 (20°C et 1 bar absolu) sous 7 bars relatifs

Préfiltration 1μ

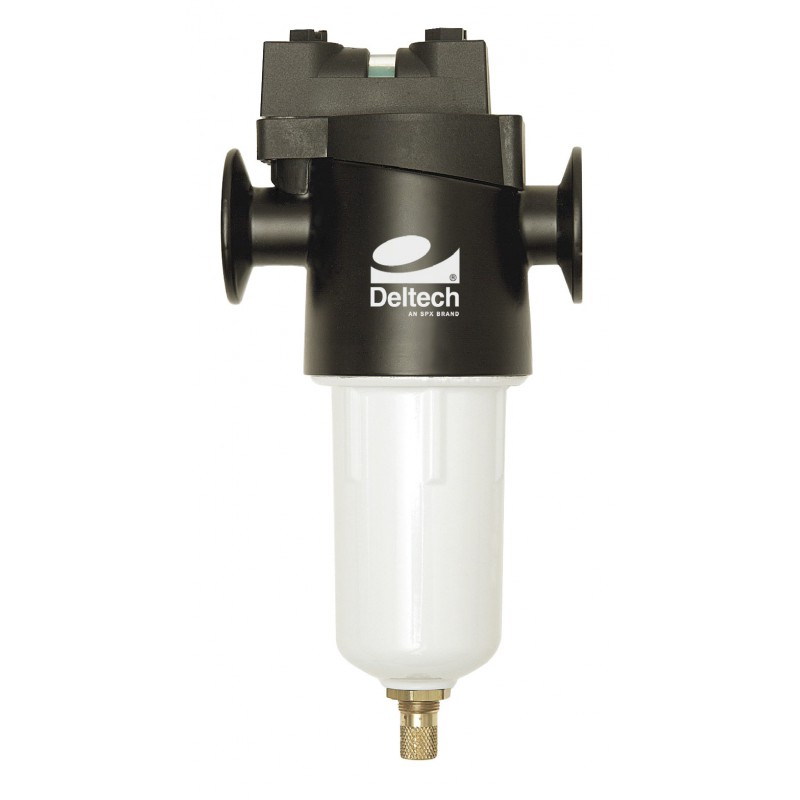

Les préfiltres DELTECH série NG PF peuvent être utilisés seuls comme préfiltres d’ordre général sur de l’air humide ou comme protection en amont des filtres déshuileurs à haute efficacité.

Ils peuvent également être employés comme filtres à particules de dessicant en aval de sécheur d’air comprimé par adsorption.

L’efficacité de ces préfiltres est garantie pour une teneur en polluants liquides (huile/eau) de 2 000 ppm à l’entrée du filtre.

Tous les corps de filtres sont en aluminium et protégés contre la corrosion par une protection interne à base de chrome.

La structure des nouveaux éléments filtrants à média plissé, offre 96% de volume vide permettant ainsi de réduire la perte de charge jusqu’à 50% par rapport aux médias traditionnels.

Caractéristiques détaillées

Classe de qualité
selon ISO 8573-1:2001
Particules : 2
Huile résiduelle : 2
Rétention des particules >=  1µ
Teneur résiduelle en huile à 20°C 0,5 ppm
Température d’air comprimé maximum 55°C
Température d’air comprimé recommandée 20°C
Pression de service maximum 16 bars
Perte de charge (initiale) 40 mbars
Perte de charge maximale recommandée 400 mbars

Equipements / Options Modèles
Indicateur de saturation «Pop-Up» NG 02 PF à NG 07 PF
Manomètre différentiel NG 08 PF à NG 17 PF
Purgeur automatique à flotteur     NG 02 PF à NG 12 PF
Purgeur manuel NG 13 PF à NG 17 PF
Purgeur Captair compact optionnel recommandé NG 13 PF à NG 17 PF
Fixation murale (Option) Tous modèles
Kit d’assemblage (Option) Tous modèles
Manomètre à contact sec (Option) NG 08 PF à NG 17 PF

Facteur de correction selon la pression de service

Pression Bars 4 5 6 7 8 9 10 11 12 13 14 15 16
Facteur x 0,62 0,75 0,87 1 1,12 1,25 1,37 1,5 1,62 1,75 1,87 2 2,12
