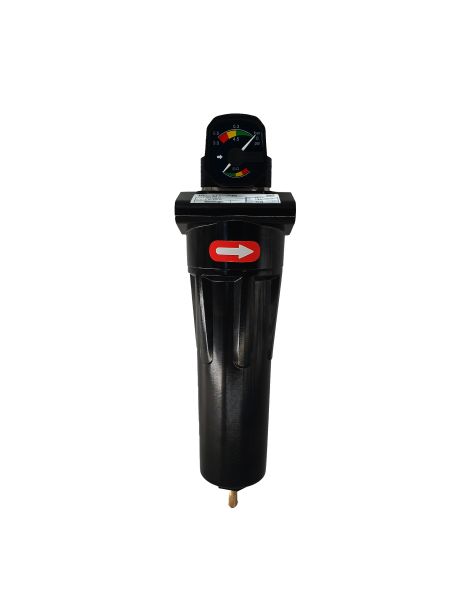

Filtres air comprimé NOVA FILTER
| Marque | Partenair |
| Catégories | Traitement de l'air comprimé, Filtres pour air comprimé |
|
Eau (Vapeur)
|
Classe iso : 7
9876543210
|
| Document à télécharger | |
| Brochure NOVA FILTER |
Séparateurs centrifuges - Grade WS
Lors de la compression de l’air, la température augmente, ce qui accroît sa capacité à contenir de la vapeur d’eau. Une fois refroidi, cet air saturé libère l’excédent d’humidité sous forme de condensats liquides, qui doivent impérativement être éliminés avant toute étape de traitement de l’air comprimé.
Le séparateur centrifuge WS est spécifiquement conçu pour extraire les condensats liquides présents dans le flux d’air, par un principe de séparation mécanique sans média filtrant. Il constitue la première barrière de protection contre l’eau libre, préservant ainsi les performances et la durabilité des équipements situés en aval, notamment les sécheurs d’air (à réfrigération ou à adsorption) et les filtres à coalescence.
Contrairement aux sécheurs, qui ne sont pas conçus pour traiter l’eau à l’état liquide, le séparateur WS empêche les détériorations prématurées des éléments filtrants, les saturations rapides ou les pertes de charge excessives dans le réseau.
Installé en début de réseau, avant le réservoir (ou juste après si la canalisation est longue), il garantit une protection essentielle du système de traitement d’air comprimé dans les environnements industriels.
- Élimine 100% des liquides présents dans l’air comprimé (Classe ISO 8573 = 7)
- Grâce au QR Code présent sur le filtre, retrouvez facilement le manuel et les certificats de votre filtre PHENIX !
- Déflecteur cyclonique haute efficacité. Conception empêchant le retour d’eau dans le réseau.
- Possibilité d’adapter des purgeurs temporisés et capacitifs directement sur le passe-cloison.
- Protection anti-corrosion totale interne et externe par cataphorèse KTL Dip-Coating.
- Filtres conformes à la Directive 14/68 pour les équipements sous pression pour les gaz du groupe 2.
- Conception en conformité avec ISO 12500.
- Fabrication certifiée ISO 9001.
- Matériaux exempts de silicone.
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
(*) Débits indiqués selon ISO 7183 (20°C et 1 bar absolu) sous 7 bars relatifs
WS - Water Separator
Séparateur d’eau centrifuge
Élimination des phases liquides en début de traitement d’air.
Caractéristiques détaillées
Facteur de correction selon la pression de service
| Pression de service | Bars | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Facteur | x | 0,27 | 0,41 | 0,54 | 0,67 | 0,79 | 0,9 | 1,0 | 1,08 | 1,16 | 1,23 | 1,3 | 1,36 | 1,41 | 1,46 | 1,51 | 1,56 |
| Température de l'air | °C | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| Facteur | x | 1,05 | 1,03 | 1,01 | 1 | 0,98 | 0,96 | 0,95 | 0,93 | 0,92 | 0,9 | 0,89 | 0,87 |
| Part des phases liquides éliminées | 100% |
| Huile résduelle à 20°C | 30 mg/m³ |
| Périodicité de remplacement | Aucune |
| Température d’air comprimé maximum | 25°C |
| Température d’air comprimé minimum | 1°C |
| Pression de service maximum | Selon modèle |
| Perte de charge | 70 mbars |
