Marque | Partenair |
Catégories | Traitement de l'air comprimé, Purgeurs de condensats pour air comprimé, Purgeurs de condensats par électrovanne temporisée |
Document à télécharger | |
Documentation TEC 44 |
Le TEC-44 est un purgeur à vanne motorisée développé spécialement pour l’évacuation des condensats fortement chargés en particules solides.
Le TEC-44 est à même d'évacuer d'importants volumes de condensats et ce jusqu'à une pression de service de 40 bars.
La vanne possède un diamètre de passage de diamètre important garantissant une fiabilité d'évacuation à toute épreuve et un risque de blocage inexistant.
Différents cycles d'évacuation sont mémorisables et sont sauvegardés en cas
de rupture d'alimentation par une batterie intégrée au module de commande.
• Pression de service de 0 à 40 bars.
• Raccordement 1/2" BSP (NPT en option).
• Indicateur pour d’ouverture de la vanne.

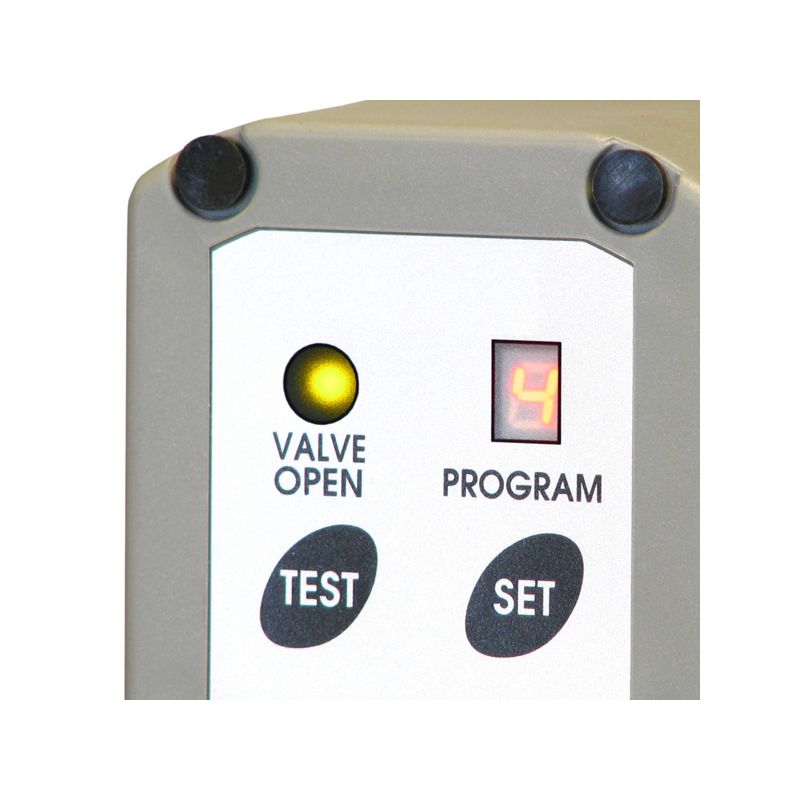

• Ecran LCD indiquant le programme sélectionné.
• Temps pour l’ouverture et fermeture de la valve.
• Spécialement pour des systèmes d’air comprimé fortement chargés.
• Design compact.
• Facile à installer.
• Certifié CE.
• Complètement automatique – sans entretien.
• Batterie intégrée pour sauvegarde du programme.
• Système anti-bloquant.
Ce produit n'est plus en stock
Date de disponibilité:
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
TEMPORISATEUR | |
Temps d’intervalle | 4 minutes à 24 heures |
Temps de purge | 7,5 secondes à 15 Minutes. |
Tensions disponibles | 115 ou 240 VAC - 50/60 Hz |
Consommation | 4mA maximum |
Température d’utilisation | 0° C à +60° C |
Voyants | 1 LED (Ouverture de vanne) |
1 LED 7 segment (Programme sélectionné) | |
VANNE | |

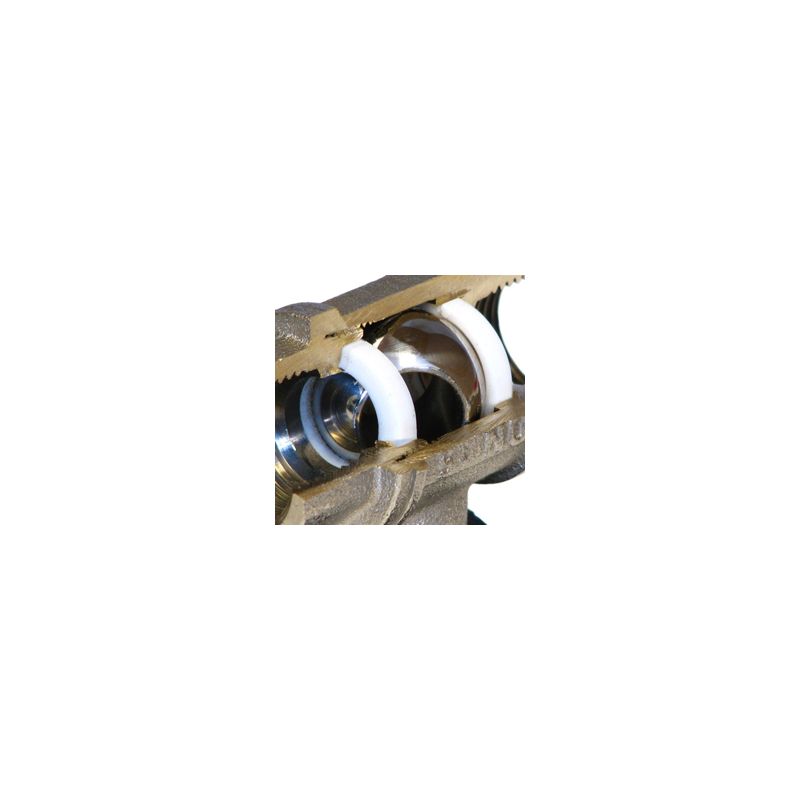

Type | Boisseau sphérique, motorisée |
Diametre de passage vanne | 12 mm |
Raccordement | 1/2" BSP ou NPT |
Pression Max. | 40 bar g |
Joint de la vanne | FPM et Téflon |
PROGRAMMES | |
Intervalles | Cycle de vanne |
0 4 min | A rotation de 7 secondes (non-stop) |
1 8 min | B rotation 10 secondes, vanne ouverte 3 sec. |
2 15 min | C rotation 15 secondes, vanne ouverte 8 sec. |
3 30 min | D rotation 20 secondes, vanne ouverte 13 sec. |
4 1 heure | E rotation 25 secondes, vanne ouverte 18 sec. |
5 2 heures | F rotation 30 secondes, vanne ouverte 23 sec. |
6 4 heures | H rotation 45 secondes, vanne ouverte 38 sec. |
7 8 heures | L 1 minute rotation, vanne ouverte 53 sec. |
8 16 heures | P 5 minutes rotation, vanne ouverte 4 minute et 53 sec. |
9 24 heures | O 15 minutes rotation, vanne ouverte 14 minutes et 53 sec. |
