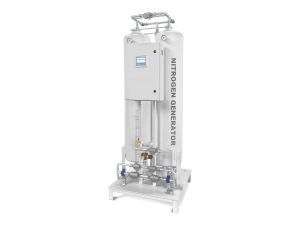

Générateurs d'azote série PROGEN XP

Voir le choix des modèles
+ -
Marque Partenair
Catégories Générateurs d'azote
Document à télécharger

XP

Pureté d'azote générée de 99.9% à 99,999%

Très hautes puretés.

Notre équipe expérimentée d’ingénieurs-concepteurs recherche constamment de nouveaux produits et des technologies d’exception pour vous offrir le plus haut niveau de performances avec les coûts d’exploitation les plus faibles.

Les générateurs d'azote standard permettent de délivrer une très haute pureté en azote, comprise entre 95% et 99,5% pour la version standard et comprise entre 99.9% et 99.999% (10ppm) pour la version XP.

Les générateurs d'azote PROGEN ont un débit d'azote traité pouvant aller jusqu'à 215 m³/h.

Nos gammes de générateurs produisent un azote de très haute qualité, compatible pour toutes les applications y compris l’azote destiné au contact alimentaire tel que défini par les normes en vigueur (EN 231/2015 - Additif E941).

  • Analyseur d’oxygène intégré contrôlant en permanence la pureté de l’azote produit
  • Contrôleur de débit massique pour garantir un débit et une pression
  • Conception compacte permet une installation dans des espaces trop exigus
  • Utilisation intuitive qui nécessite peu de formation
  • 2 ans de garantie
  • Retour sur investissement en moins de 24 mois
  • Vannes à piston innovantes : réduisent les périodicités d’entretien et minimisent les temps d’arrêt
  • Réduit l’empreinte carbone en éliminant l’apport en gaz dans votre installation
Modèle
  Débits d’azote générés selon la pureté / teneur résiduelle en oxygène
Modèle 99.9% (0.10%) 99.95% (500 ppm) 99.975% (250 ppm) 99.99% (100 ppm) 99.995% (50 ppm) 99.999% (10 ppm)Mon souhait
PRG 6 XP3,93,22,72,11,81
PRG 12 XP7,76,45,44,33,61,9
PRG 19 XP11,69,786,45,52,9
PRG 22 XP14,212,210,79,67,75,5
PRG 34 XP21,318,416,113,511,68,3
PRG 45 XP28,324,521,51815,510,9
PRG 68 XP42,536,732,22723,216,4
PRG 90 XP56,748,942,936,130,921,9
PRG 104 XP65,156,249,441,435,525,2
PRG 120 XP75,765,457,248,241,229,2
Me conseiller

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

Fonctionnement automatique

Les générateurs sont pilotés par un automate programmable de haute fiabilité offrant des sorties numériques et analogiques (option) pour la surveillance à distance et la gestion des alarmes.

L’interface utilisateur par écran couleur graphique tactile permet d’accéder de manière intuitive à tous les paramètres d’exploitation tels que la pureté de l’azote, les pressions d’air et azote, les différentes phases du cycles, les heures de fonctionnement, les périodicités de maintenance....

De plus, 4 manomètres analogiques fournissent l’indication en temps réel sur les pression d’air et d’azote régnant dans les colonnes A et B du PROGEN.


Analyseur d’oxygène

L’analyseur d’oxygène intégré surveille en permanence la concentration en oxygène dans le flux d’azote produit. Équipé de capteur de dernière technologie, il permet d’obtenir une mesure fiable, plus réactive et une durée de vie accrue comparé aux capteurs traditionnels.

Interfacé a l’automate programmable, l’analyseur permet de garantir que la pureté d’azote demandée est atteinte et maintenue en permanence.


Qualité avant tout

Un contrôleur de débit massique fourni en série permet de garantir un débit et une pression optimum d'azote.

Couplé à l'analyseur d'oxygène, le dispositif de purge d'azote impur permet d’éliminer automatiquement à l’atmosphère l'azote à pureté non conforme.


Mode «ECO» pour des coûts d’exploitation réduits

Cette caractéristique unique permet - grâce à un contrôleur de pression aval - de réduire la consommation d’air comprimé du générateur pendant les périodes ou la demande d’azote est réduite, tout en fournissant la production d’azote requise avec une réduction de la puissance électrique consommée au compresseur.


Vannes fiables à hautes performances

Les générateurs sont équipés de vannes à piston conçues pour une haute fiabilité et une longue durée de vie. Ces vannes équipent l’admission d’air, la sortie d’azote et la régénération des colonnes. Afin de minimiser les chocs lors des changement de cycle, les générateurs sont également munis de vannes ajustables d’équilibrage de pression.

Ces dernières évitent les «coups de bélier» dans le générateur, améliorent le ratio air comprimé/azote produit, et prolongent la durée de vie du charbon sélectif.

La fiabilité de ces vannes est confirmée par une garantie de 2 ans.


Protection maximum contre la corrosion

Les colonnes en aluminium à haute résistance à la traction sont d’abord revêtues d’un revêtement de protection à base de chrome puis d’une peinture poudre de finition afin d’offrir une protection maximale aux environnements corrosifs.

Utilisation / entretien facilité

Logique programmable et écran tactile facilitent l'utilisation intuitive et nécessitent peu de formation. L'emploi de vannes à piston innovantes permet de réduire les périodicités d'entretien et de minimiser les temps d'arrêt.

Caractéristiques détaillées

Qualité d'air comprimé et spécifications

Filtration particules (4)0.1 micron
Teneur résiduelle en huile (3)0.01 ppm
Pression d’air comprimé minimum6 bar
Pression d’air comprimé maximum10 bar
Point de rosée maximum admissible (2)+3°C
Point de rosée recommandé (2)-40°C
Plage de température ambiante10...50°C
Alimentation électrique100 à 240V AC / 50 ou 60 Hz

Options & accessoires

Vanne pointeauRemplace contrôleur débit massique
Cellule galvanique (O²)Standard
Cellule à oxyde de zirconium (O²)Option
Contrôleur de débit massique supplémentaireDébits > 60 m³/h
Contrôleur de débit massique de grande capacitéDébits > 120 m³/h
Circuit contrôle basse tension24 VDC en option
Option haute pressionJusqu’à 16 bar
Transmission 4...20 mA de la teneur en O²-/-

Facteur de correction selon la pression de service (5)

Pression d’entrée air comprimé (bar)67891016
Facteur de correction (x)0.8811.11.21.2(2)

Facteur de correction selon la température de l'air comprimé (5)

Temp. d’entrée d’air comprimé (°C)5101520253035404550
Facteur de correction (x)0.80.90.94110.980.950.90.850.72

(1) En m³/h (20°C - 1 bar abs) pour une pression d’entrée d’air comprimé de 7 bars relatifs et une température d’air comprimé entre 20 et 25°C. Des facteurs de corrections s’appliquent pour des valeurs différentes. Voir facteurs de corrections ci-dessus.

(2) Pour des pressions supérieures à 10 bars veuillez nous contacter.

(3) Pont de rosée sous pression de l’air comprimé. Veuillez nous contacter pour toute assistance dans le choix d’un sécheur optimal pour votre application.

(4) Vapeurs d’huile comprises.

(5) A titre indicatif, veuillez nous contacter pour validation de la sélection nécessaire à votre application.

(6) Nécessite une filtration d’air comprimé adaptée. Veuillez nous contacter pour toute assistance dans le choix optimal de filtres pour votre application.
