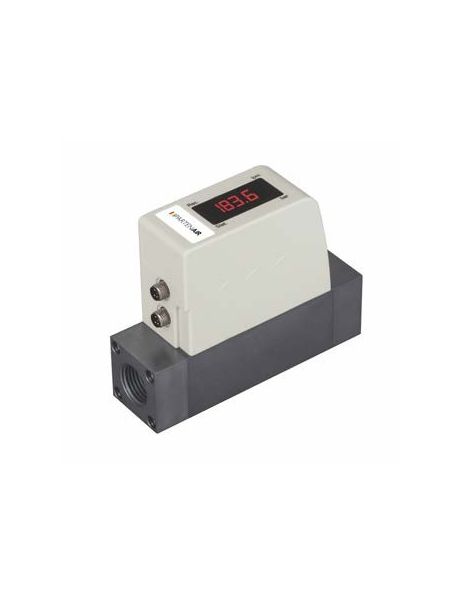

Débitmètre massique FLOTIP
| Marque | Partenair |
| Catégories | Mesure, Débitmètres pour air comprimé et gaz, Débitmètres massiques |
| Document à télécharger | |
| Débitmètre massique FLOTIP |
Simple et efficace
Les débitmètres FLOTIP modèle F500 et F800 sont conçus pour la mesure de débit aux points d'utilisation.
Leur prix attractif vous permet de manière économique d'optimiser les systèmes de production et de réduire la consommation d'air comprimé et les coûts d'exploitation.
Leur interface bluetooth facilite les procédure de réglage et la lecture des données grâce à une application spécifique. (Disponibilité fin 2018)
Le F500 est idéal pour les applications courantes ou un appareil de contrôle abordable est satisfaisant.
Le F800 sera mieux adapté pour les emplacements peu accessibles ou demandant un précision accrue ou une traçabilité des données grâce à son enregistreur intégré et sa mesure de pression optionnelle.
- Mesure de débit massique, indépendante de la pression et de la température
- Version standard F500, Version Pro F800
- Précision de 1,5% (F800) et 3% (F500)
- Plusieurs signaux de sorties disponibles :
- - Analogique 4 ... 20 mA et impulsions
- - Numérique Modbus
- Installation simplifiée, pas de tronçon de stabilisation nécessaire en amont ou aval du débitmètre
- Mesure du plein débit, pas d’interpolation ni by-pass
- Affichage par 4 LED
- Disponibles en DN8, DN15, DN20, DN25 taraudé
- F800 fourni avec enregistreur de données en standard
- Mesure de pression disponible en option sur F800
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
Caractéristiques détaillées
|
Données |
F500 | F800 |
| Plage de mesure | Voir table séparée | |
| Précision | 3% de la lecture | 1.5% de la lecture |
| Plage de pression | 0 … 1.0 MPa | |
| Alimentation | 18 … 30 VDC / 120 mA | |
| Gaz | Air, Azote | Gaz non corrosifs, étalonnage jusqu'à 2 gaz différents |
| Temp. ambiante | 0° … +50°C | |
| Temp. de transport | -30° … +70°C | |
| Temps de réponse | T90 = 1 sec | T90 = 0.1 sec |
| Signal de sortie (1 seul possible) |
- 4…20 mA impulsions, isolé - RS-485 (Modbus/RTU) |
|
| Interface | USB pour lecture des données (F800 uniquement) | |
| Matières |
Raccord air et parties humides : alliage d'aluminium. Boitier : PC + ABS |
|
| Classification | IP54 | |
| Raccord électrique | 2 x M8, 4 pôles | |
| Raccordement | Taraudé, ISO 7-1: DN8, DN15, DN20, DN25 | |
| Certifications | CE, RoHS | |
Données supplémentaires F 800
| Enregistreur de données | Capacité : | 10 000 000 valeurs |
| Canaux : | jusqu'à 3 canaux | |
| Echantillonnage : | 1 sec … 1h | |
| Pression option | Plage : | 0 … 1.0 MPa |
| Précision : | 1 % Pleine échelle |
Plages de mesure [m³/h]
| DN8 | DN15 | DN20 | DN25 | |
| Plage standart (S) | 0...15 | 0…60 | 0…120 | 0…210 |
| Plage basse (L) | 0…3 | 0…12 | 0…24 | 0…42 |
Mesures indiquées aux conditions suivantes :
• Débit d'air standard
• Pression de référence : 1000 hPa
• Température de référence : 20 °C
Table des gaz
| A | Air |
| B | CO2 |
| C | O2 (dégraissé / déshuilé) |
| D | N2 |
| E | N2O |
| F | Ar |
| G | Gaz naturel (mix ratio) |
| H | H2 (étalonnage au gaz réel) |
| I | Autre gaz (Préciser) |
| K | He (étalonnage au gaz réel) |
| L | C3H8 |
| Z | Aucun gaz |
Les débitmètres sont étalonnés sur banc à l'air.
Sur demande l'étalonnage peut être réalisé avec un gaz différent.
Détails de commande modèle F 500 (air et N2 uniquement)
|
|
|||
| Code | Plage | Sortie | Descritpion |
| FLOTIP F500 | F500, Débitmètre massique précision 3% de la lecture, 24 VDC, | ||
| câble : 5m, M8, extrémités ouvertes | |||
| F500.08 | DN 8 Taraudé | ||
| F500.15 | DN 15 Taraudé | ||
| F500.20 | DN 20 Taraudé | ||
| F500.25 | DN 25 Taraudé | ||
| OPTIONS | |||
| Standard | S | Plage de mesure standard | |
| MDB 1500 | L | Plage de mesure basse | |
| MDB 1450 | A | Sortie analogique 4…20 mA, + impulsions | |
| MDB 1460 | B | Sortie numérique Modbus/RTU | |
Détails de commande modèles F800 / F810
| Code | Plage | Sortie | Gaz 1 | Gaz 2 | Description |
|
FLOTIP F800 |
F800, débitmètre massique, enregistreur de données, précision 1.5% de lecture, 24 VDC, câble 5m, M8 extrémités ouvertes |
||||
| F800.08 | DN 8 Taraudé | ||||
| F800.15 | DN 15 Taraudé | ||||
| F800.20 | DN 20 Taraudé | ||||
| F800.25 | DN 25 Taraudé | ||||
|
FLOTIP F810 |
Idem F800 + capteur de pression |
||||
| F810.08 | DN 8 Taraudé, capteur de pression 10 barg, 1% pleine échelle | ||||
| F810.15 | DN 15 Taraudé, capteur de pression 10 barg, 1% pleine échelle | ||||
| F810.20 | DN 20 Taraudé, capteur de pression 10 barg, 1% pleine échelle | ||||
| F810.25 | DN 25 Taraudé, capteur de pression 10 barg, 1% pleine échelle |
Options
| S | Plage de mesure standard | ||||
| MDB 1500 | L | Plage de mesure basse | |||
| MDB 1480 | A | Sortie analogique 4…20 mA, + impulsions | |||
| MDB 1490 | B | Sortie numérique Modbus/RTU | |||
| A-K | B-Z | Voir Table des gaz ci-dessus |
