AIR COMPRIMÉ - AZOTE - EAU GLACÉE - MESURE
Sonde hygrométrique large plage
| Marque | Partenair |
| Catégories | Mesure, Mesurer l'hygrométrie pour traitement de l'air comprimé , Sondes hygromètriques |
| Document à télécharger | |
| Documentation DEWMAT |

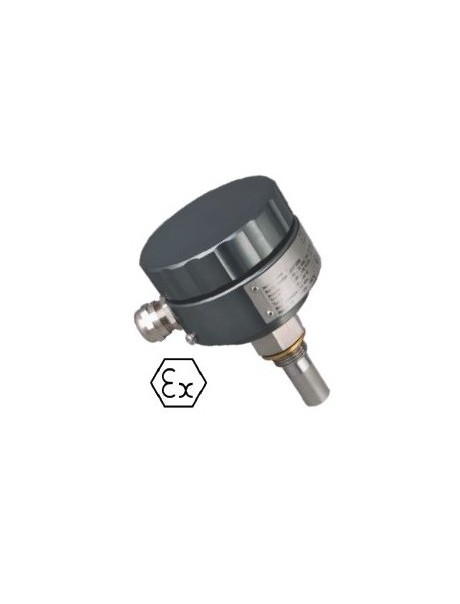

DEWMAT 780.769 & 780.770
Sondes hygrométriques pour mesure de point de rosée sur les plages de températures respectives : -50...+20°C & -100º... +20ºC.
Sa technologie unique, à double capteur, optimise la sensibilité de cette sonde et améliore sa précision en sélectionnant de manière automatique le capteur en fonction de la teneur hygrométrique du gaz en temps réel.
Le DEWMAT 780.7xx est livré prêt à l'utilisation et s'installe facilement dans la tuyauterie ou une chambre de mesure dédiée.
Il dispose de 2 sorties sélectionnables 4-20mA ou Modbus RTU (RS485).
La précision de ce capteur a été testée et est garantie aux condition suivantes :
• Température ambiante 23° ±3°C
• Température du gaz 23° ±3°C
• Humidité ambiante <95%, no condensation
• Échantillonnage > 2 l/min à la pointe du capteur
Caractéristiques
• Capteur de point de rosée large plage de mesure
• Disponible avec option ATEX, IECEx
• Haute précision de 2°C sur la plage de mesure -100°... +20°C
• Boitier industriel robuste
• 2 sorties disponibles : 4...20 mA, RS-485 (Modbus/RTU).
• Protection IP65
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
Caractéristiques détaillées
DEWMAT 780.769 & 780.770
| Plage de mesure (Selon modèle) |
-100°... +20°C (780.770) | |
| -50°... +20°C (780.769) | ||
| -30°... +70°C | ||
| Capteur hygrométrique | QCM & / ou Polymère | |
| Capteur de température | NTC | |
| Précision | Point de rosée : ±2°C Température : 0,3°C |
|
| Pression de service (selon modèle) |
-0.1... 1.6 MPa (780.770) -0.1... 5.0 MPa (780.769) |
|
| Temp. de service (gaz) |
-30°... +70°C | |
| Types de gaz | Gaz non corrosifs | |
| Temps de réponse t90 (@ 4 l/min) |
-80°C -> -20°C : 20 sec -20°C -> -80°C : 180 sec |
|
| Température ambiante | -20°... +50°C | |
| Humidité ambiante | 0...100 % H.R. | |
| Alimentation | 12...30 VDC | |
| Consommation | 40 mA @ 24 VDC | |
| Signaux de sortie | 4...20 mA (isolée) Modbus RTU |
|
| Raccordt. électrique | Bornier à vis | |
| Raccordt. gaz | G 1/2“ (ISO 228/1) inox 1.4301 (SUS 304) |
|
| Boitier | Alliage aluminium | |
| Classification | IP67 | |
| CEM | IEC 61326-1 | |
| Approbation | Ex db[ib] IIC T4 Gb | |
| Protection capteur | filtre fritté | |
| Temp. de transport | -30°... +70°C | |
| Temp. de stockage | -20°... +50°C | |
| Poids | 728 g | |
Description
| N° de commande | Description |
| DEWMAT 780.770 | SONDE HYGROMETRIQUE, -100°... +20°C, G 1/2” fileté, 1.5 MPa, 1 x 4 ... 20 mA, RS-485 (Modbus) |
| DEWMAT 780.769 | SONDE HYGROMETRIQUE, -50°... +20°C, G 1/2” thread, 35 MPa, 1 x 4 ... 20 mA, RS-485 (Modbus) |
| MAC 1570 | Option ATEX (pour DEWMAT 780.770 ou 780.769) |
| MAC 1580 | Option IECEx (pour DEWMAT 780.770 ou 780.769) |
| MAC 1590 | Option GB3836 (pour DEWMAT 780.770 ou 780.769) |
Accessoires
| MAC 1305 | Chambre de mesure avec vannes d'entrée/sortie et raccord à compression pour l'alimentation en gaz, 1.5 MPa |
| MAC 1315 | Chambre de mesure avec tubes d'échantillonnage à insertion (Pour les applications où la perte de l'échantillon n'est pas acceptable), 1.5 MPa |
| MAC 1270 | Chambre de mesure avec raccord rapide, 1,5 MPa |
| MET 0100 | Ré-étalonnage du capteur |
