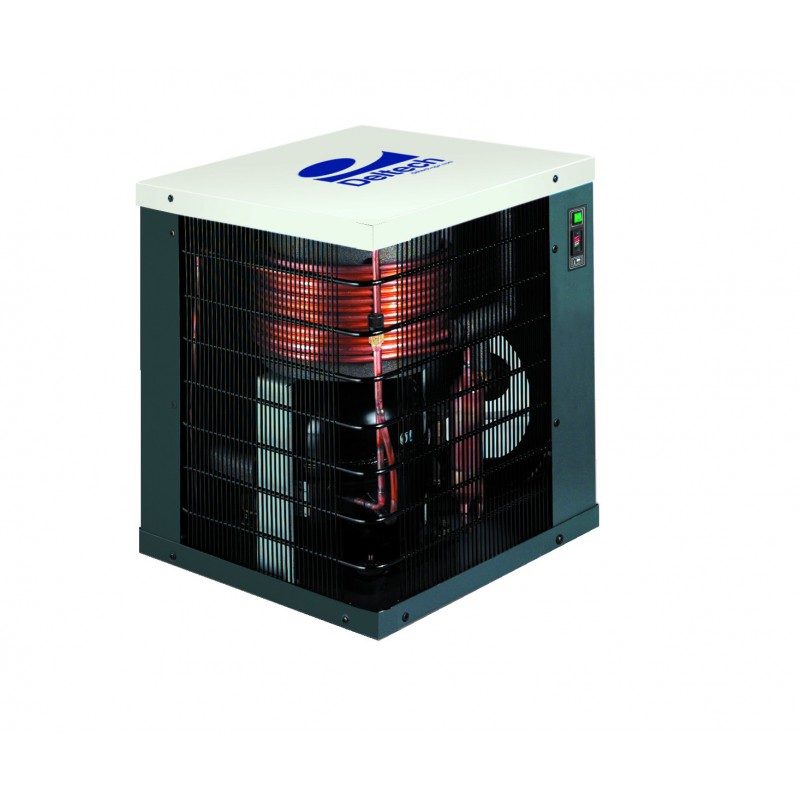

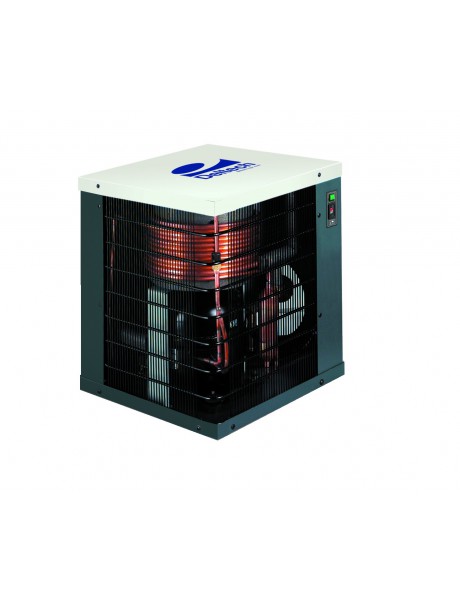

Sécheur Série SMARD - Pt rosée +3°C à condenseur statique

Voir le choix des modèles
+ -
Eau (Vapeur)
Pt. rosée +3°C
Classe iso : 4
9876543210
Document à télécharger

Performants et silencieux

Un concept original développé pour la série SMARD SC.

Le condenseur statique ne nécessite pas de ventilateur et procure de ce fait un fonctionnement particulièrement silencieux et très peu sensible à l'empoussièrement.

De plus, ce condenseur est insensble aux variations de température ambiante et ne nécessite pas l'application de facteurs de correction.

Le point de rosée est stabilisé à 3°C grâce à l'emploi d'une vanne de régulation à pression constante.

La gamme est constituée de 4 modèles pour des débits jusqu'à 100 m3/h sous 7 bars.

Tous les modèles sont garantis 2 ans par échange standard.

  • Point de rosée +3°C sous pression (Classe ISO 8573-1 : 2001 = 4)
  • Condenseur statique à double effet inclus dans la carrosserie.
  • Insensible aux variations de température ambiante.
  • Pas de ventilateur de refroidissement.
  • Niveau sonore très faible.
  • Vanne de détente à pression constante.
  • Réfrigérant non polluant.
  • Affichage analogique du point de rosée.
  • Purge des condensats par électrovanne temporisée.
  • Faible consommation énergétique.
  • Encombrement réduit.
  • Garantie 2 ans par échange standard.
Modèle

Modèle Raccordement entrée Débit (m³/h) Mon souhait
SC 5 3/8” 20
SC 10 3/8” 30
SC 18 3/4” 60
SC 24 3/4” 80
SC 30 3/4” 100
Me conseiller

* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.

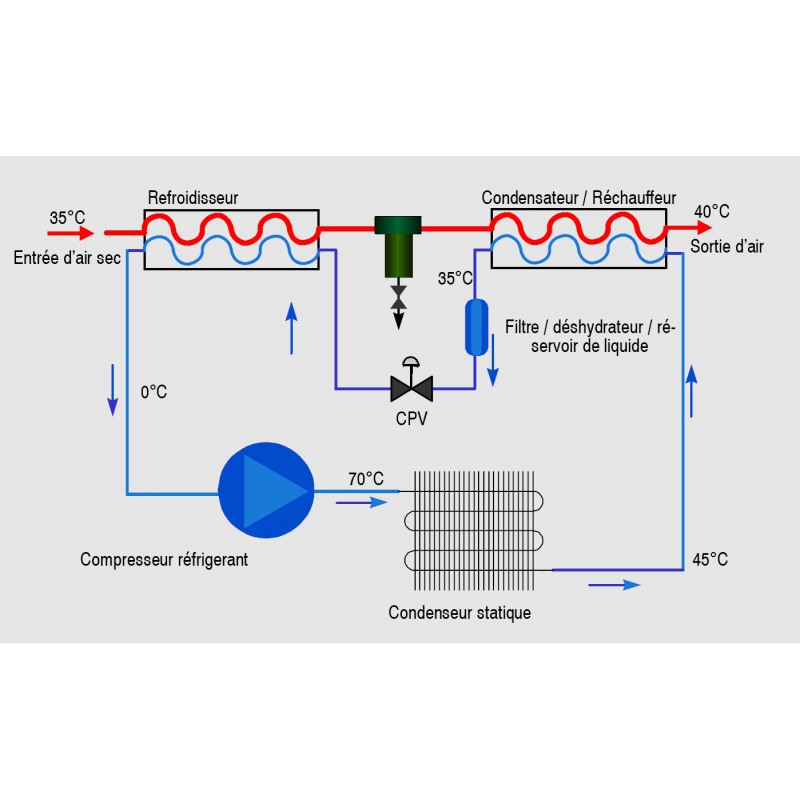

Les sécheurs SMARD SC bénéficient de la technologie unique du double condenseur.

Le condenseur est ici utilisé, non seulement pour dissiper les calories de compression à l’air ambiant, mais également pour réchauffer l’air comprimé froid sortant de l’évaporateur.

La capacité de condensation est donc supérieure et totalement indépendante de la température ambiante.

De plus, ce condenseur est de type statique et ne nécessite pas de ventilateur. Ces sécheurs offrent le niveau de bruit le plus faible du marché, permettant leur implantation à proximité du point d’utilisation sans gêne pour le personnel.

La fiabilité du point de rosée est assurée grâce à la vanne de régulation à pression constante procurant une efficacité optimale du circuit frigorifique de 0 à 100% du débit traité.

Une électrovanne de purge assure l’évacuation de l’eau condensée.

Caractéristiques détaillées

Données communes
Fluide à sécher Air comprimé
Carrosserie Acier, Peinture époxy Blanc/noir

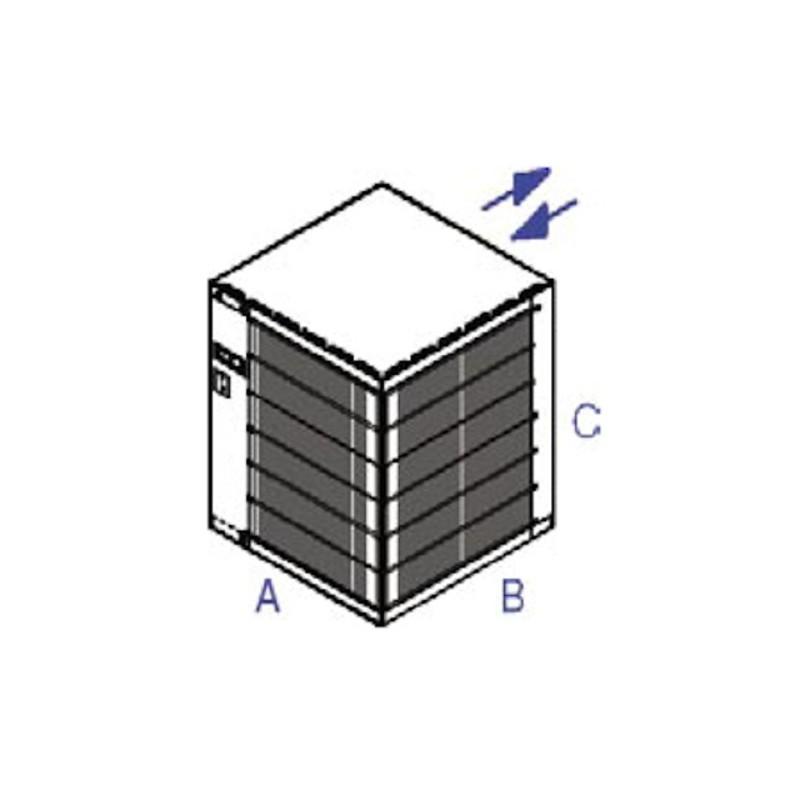

Entrée / sortie Sur la face arrière
Réfrigérant R 134 A
Installation A l’intérieur, hors gel
Purge de condensats Electrovanne temporisée
Alimentation électrique 240 V / 1 Ph / 50 Hz
Protection IP 44
Garantie 2 ans par échange standard (hors purgeur)

Facteurs de correction :

Toute déviation des paramètres nominaux entraîne l’application des facteurs de correction ci-dessous.

F1 - Facteur de correction selon la pression de service
Pression (B) 3 4 5 6 7 8 9 10 11 12 13 14
Facteur (F1) 0.79 0.87 0.92 0.96 1.00 1.03 1.07 1.10 1.13 1.16 1.18 1.21

F2 - Facteur de correction selon la température d’entrée d’air
Temp. (°C) 35 40 45 50 55
Facteur (F2) 1 0,84 0,71 0,63 0,55

Facteur de correction selon la température ambiante
Pas de facteur de correction nécessaire
