Filtres air comprimé PHENIX
| Marque | Partenair |
| Catégories | Traitement de l'air comprimé, Filtres pour air comprimé |
|
Particules
0,01µ
|
Classe iso : 1
9876543210
|
|
Huile résiduelle (à 20°)
0,01 ppm
|
Classe iso : 1
9876543210
|
| Document à télécharger | |||
| Documentation filtre submicronique | Brochure PHENIX |

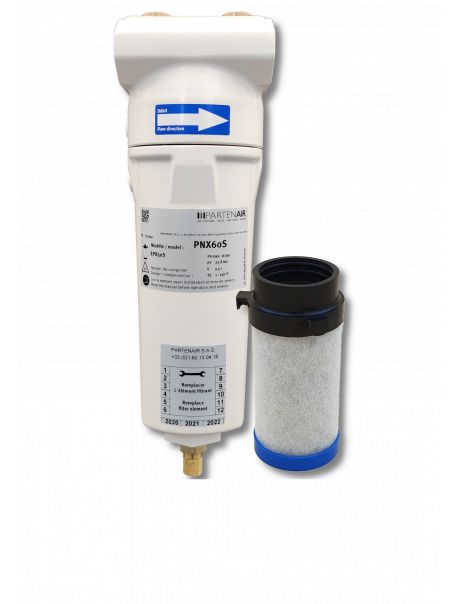

Filtres déshuileurs - Grade S (0,01μm)
Les filtres submicroniques série PNX-S sont conçus pour une filtration optimale de l’huile et des particules. Ils doivent être installés en aval d’un préfiltre PNX-M.
Les éléments filtrants, à fort pouvoir coalescent, possèdent une couche externe drainante en fibres de polyester. Cette dernière, soudée par ultrasons, offre une résistance très supérieure aux couches traditionnelles en mousse réticulée.
Indispensable à la plupart des installations de production d’air comprimé ! A installer après le sécheur en cas de séchage par réfrigération et après le préfiltre PNX-M dans tous les autres cas.
- Filtration des particules jusqu’à 0,01μ et de l’huile résiduelle 0,01 mg/m3 à 20°C (Classe ISO 8573 = 1 pour l’huile et les particules)
- Bol de filtre avec butée de vissage. Évite tout serrage excessif, pose et dépose sans outil.
- Nouveau : Grâce au QR Code présent sur le filtre, retrouvez facilement le manuel et les certificats de votre filtre PHENIX !
- Purgeur démontable depuis l’extérieur ! Dépose et maintenance facilitées. (A partir du PNX 120).
- Déflecteur cyclonique haute efficacité. Conception empêchant le retour d’eau dans le réseau.
- Possibilité d’adapter des purgeurs temporisés et capacitifs directement sur le passe-cloison.
- Protection anti-corrosion totale interne et externe par cataphorèse KTL Dip-Coating.
- Filtres conformes à la Directive 14/68 pour les équipements sous pression pour les gaz du groupe 2.
- Conception en conformité avec ISO 12500.
- Fabrication certifiée ISO 9001.
- Matériaux exempts de silicone.
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
(*) Débits indiqués selon ISO 7183 (20°C et 1 bar absolu) sous 7 bars relatifs
Particules : > 99.99% à 0,01μ
Huile : 0,01 mg/m3 à 20°C
Élimination des phases liquides en début de traitement d’air.
Caractéristiques détaillées
| Caractéristiques détaillées | PNX-S |
| Classe de qualité selon ISO 8573-1:2001 | Particules : 1 |
| Huile résiduelle : 1 | |
| Filtration des particules | 0,01 μ |
| Teneur résiduelle en huile à 20°C | 0,01 mg/m3 |
| Température d’air comprimé mini/maxi | 1°C / 120°C |
| Pression de service maximum | Selon modèle |
| Perte de charge (initiale) | 75 mbars |
| Perte de charge bande humide | 110 mbars |
| Perte de charge maximale recommandée | 400 mbars |
| Périodiocité de remplacement de l’élément* | 8 760 h / 12 mois |
| (*) Pour un empoussièrement normal et une qualité d’air correcte. | |
Facteur de correction selon la pression de service
| Pression | Bars | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Facteur | x | 0.63 | 0.75 | 0.88 | 1 | 1.12 | 1.25 | 1.37 | 1.49 | 1.62 | 1.74 | 1.86 | 1.98 | 2.10 |
