AIR COMPRIMÉ - AZOTE - EAU GLACÉE - MESURE

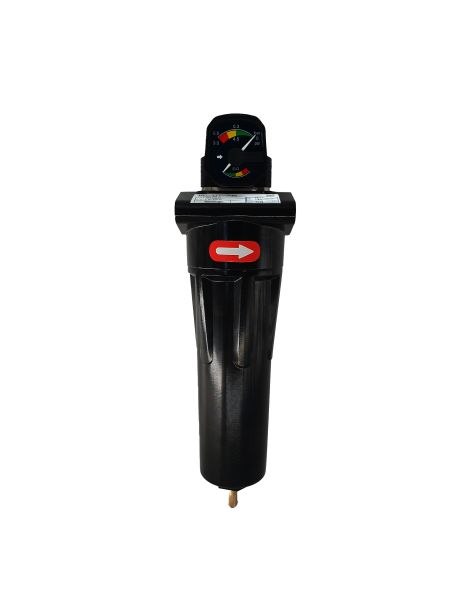

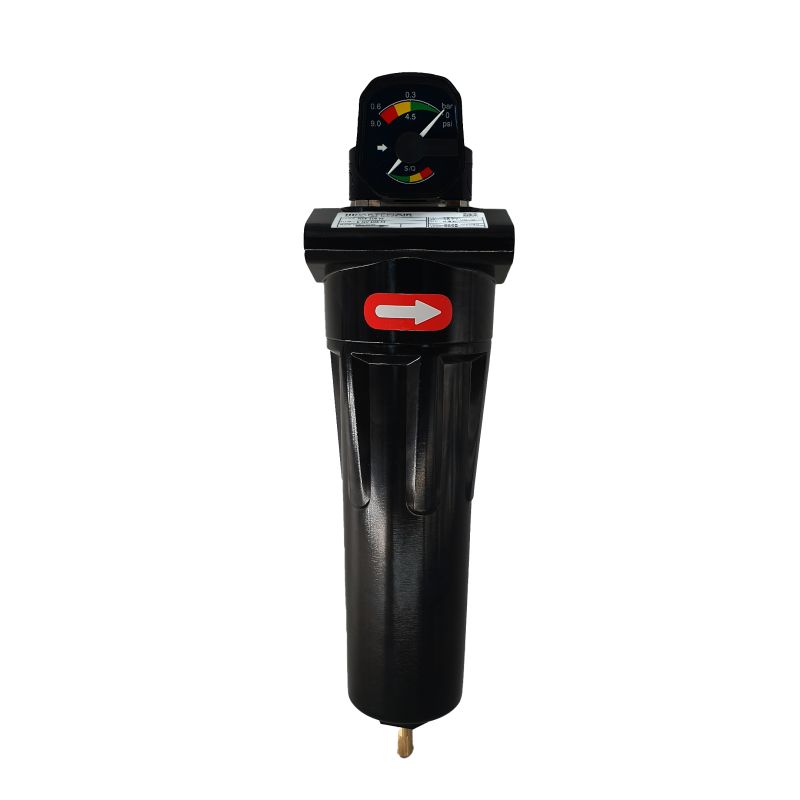

Filtres air comprimé NOVA FILTER
| Marque | Partenair |
| Catégories | Traitement de l'air comprimé, Filtres pour air comprimé |
| Document à télécharger | |
| Brochure NOVA FILTER |
Filtres déshuileurs submicroniques- Grade S (0,01μm)
Les filtres de la série NVF-S assurent une filtration submicronique haute efficacité, conçue pour éliminer les aérosols d’huile, les particules fines et les condensats en suspension dans l’air comprimé, jusqu’à une granulométrie de 0,01 μm.
Positionnés en aval d’un préfiltre NVF-M, les filtres NVF-S bénéficient d’éléments à fort pouvoir coalescent, combinés à une couche externe drainante en fibres de polyester, soudée par ultrasons. Cette construction garantit une résistance mécanique élevée et une longévité accrue, nettement supérieure aux chaussettes classiques en mousse réticulée.
Indispensables dans de nombreuses installations industrielles, les filtres déshuileurs NVF-S sont à installer :
-
après le sécheur dans le cas d’un séchage par réfrigération,
-
ou immédiatement après le préfiltre NVF-M pour les autres technologies.
Ils contribuent à fournir un air comprimé propre, sec et conforme à la norme ISO 8573-1, indispensable pour les applications sensibles : pneumatique de précision, peinture, instrumentation, production automatisée, etc.
- Filtration des particules jusqu’à 0,01μ et de l’huile résiduelle 0,01 mg/m3 à 20°C (Classe ISO 8573 = 1 pour l’huile et les particules)
- QR Code présent sur le filtre, pour retrouver facilement le manuel et les certificats de votre filtre PHENIX !
- Protection anti-corrosion totale interne et externe par cataphorèse KTL Dip-Coating.
- Filtres conformes à la Directive 14/68 pour les équipements sous pression pour les gaz du groupe 2.
- Conception en conformité avec ISO 12500.
- Fabrication certifiée ISO 9001.
- Matériaux exempts de silicone.
(*) Débits indiqués selon ISO 7183 (20°C et 1 bar absolu) sous 7 bars relatifs
Particules : > 99.99% à 0,01μ
Huile : 0,01 mg/m3 à 20°C
Élimination des phases liquides en début de traitement d’air.
Caractéristiques détaillées
| Caractéristiques détaillées | PNX-S |
| Classe de qualité selon ISO 8573-1:2001 | Particules : 1 |
| Huile résiduelle : 1 | |
| Filtration des particules | 0,01 μ |
| Teneur résiduelle en huile à 20°C | 0,01 mg/m3 |
| Température d’air comprimé mini/maxi | 1°C / 120°C |
| Pression de service maximum | Selon modèle |
| Perte de charge (initiale) | 70 mbars |
| Perte de charge bande humide | 170 mbars |
| Perte de charge maximale recommandée | 350 mbars |
Facteur de correction selon la pression de service
| Pression de service | Bars | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Facteur | x | 0,27 | 0,41 | 0,54 | 0,67 | 0,79 | 0,9 | 1,0 | 1,08 | 1,16 | 1,23 | 1,3 | 1,36 | 1,41 | 1,46 | 1,51 | 1,56 |
| Température de l'air | °C | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| Facteur | x | 1,05 | 1,03 | 1,01 | 1 | 0,98 | 0,96 | 0,95 | 0,93 | 0,92 | 0,9 | 0,89 | 0,87 |
