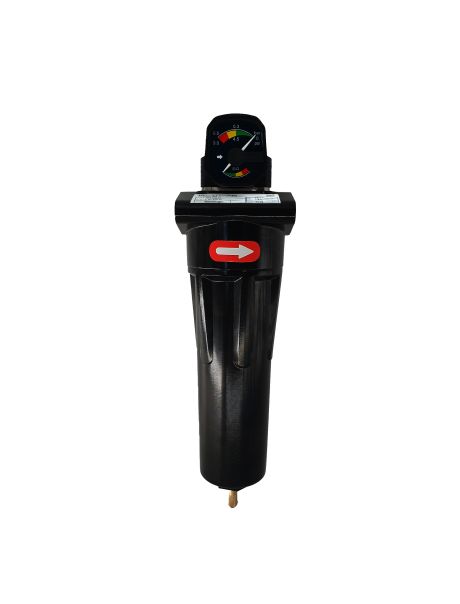

Filtres air comprimé NOVA FILTER
| Marque | Partenair |
| Catégories | Traitement de l'air comprimé, Filtres pour air comprimé |
| Document à télécharger | |
| Brochure NOVA FILTER |

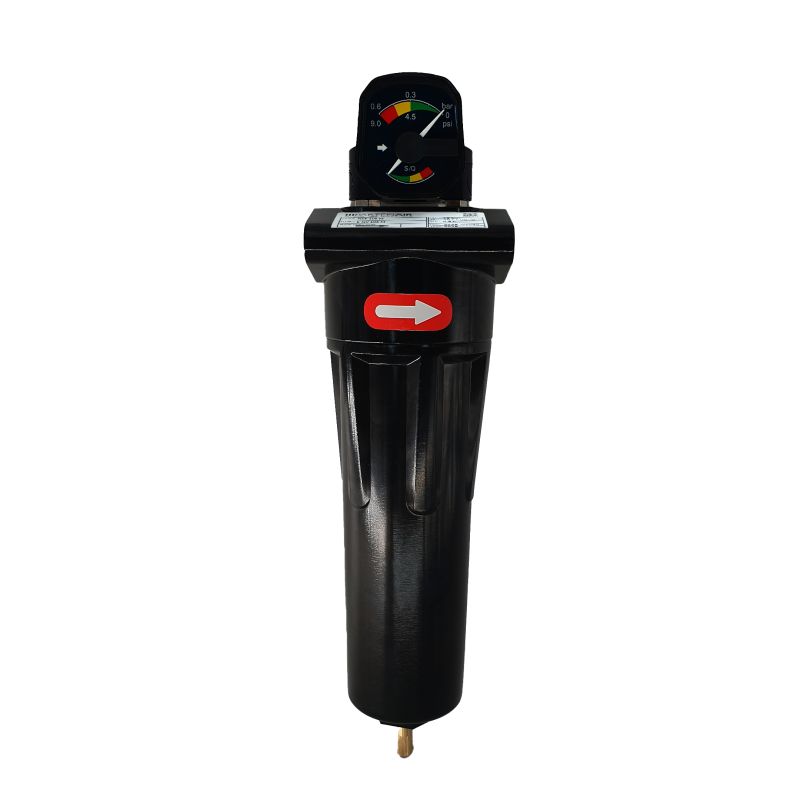

Préfiltres microniques - Grade M (1µm)
Les filtres de la série NOVA FILTER grade M sont conçus pour offrir une préfiltration efficace de l’air comprimé en éliminant les particules solides en suspension. Ils s’installent idéalement en amont du réseau, immédiatement après le séparateur cyclonique, pour protéger les composants sensibles et prolonger la durée de vie des filtres déshuileurs NVF-S.

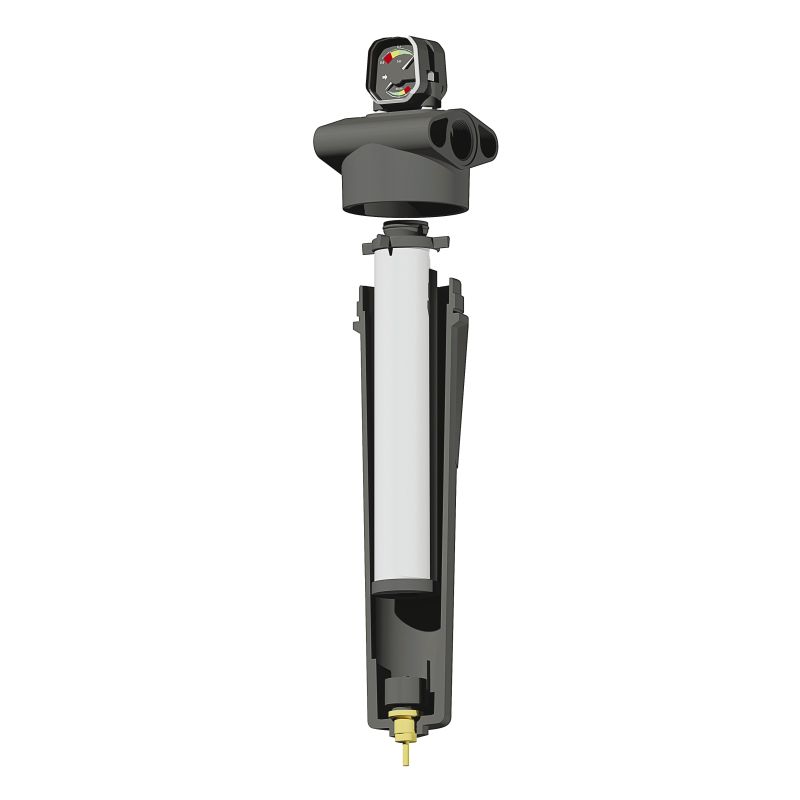

Le corps de filtre en matière synthétique, robuste et léger, bénéficie d’un traitement de cataphorèse intégral (interne et externe), assurant une excellente résistance à la corrosion, et aux hautes températures (jusqu'à 120°C).

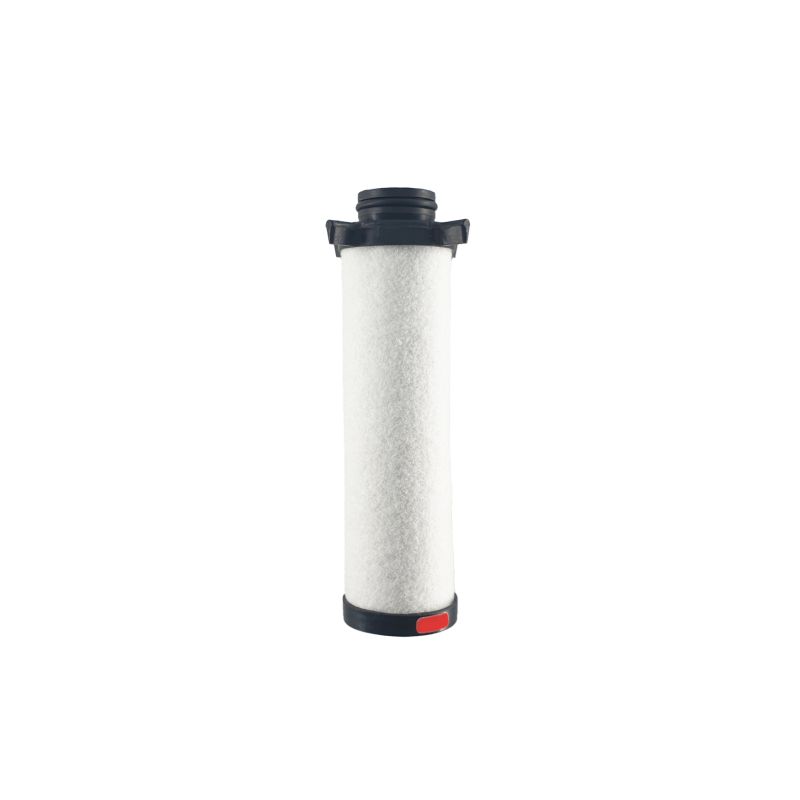

Les éléments filtrants de haute qualité intègrent une chaussette drainante en polyester. Cette technologie offre une tenue mécanique optimale et une efficacité de séparation des particules fines.
Les filtres microniques NVF-M sont indispensables dans toute installation de traitement d’air comprimé nécessitant une qualité d’air stable et conforme à la norme ISO 8573-1. Ils conviennent à de nombreuses applications industrielles : fabrication, peinture, pneumatique, procédés sensibles, etc.
- Filtration des particules jusqu’à 1μ et de l’huile résiduelle 0,1 mg/m3 à 20°C (Respectivement classe ISO 8573 = 2 et 3)
- QR Code présent sur le filtre pour retrouver facilement le manuel et les certificats de votre filtre NOVA FILTER!
- Dépose et maintenance facilitées.
- Jusqu’au modèle NVF 1175 les éléments sont filetés mais aussi conçus pour être enfichables, ce qui facilite le montage et le démontage.
- Code couleur des éléments filtrants : rouge.
- Protection anti-corrosion totale interne et externe par cataphorèse.
- Filtres conformes à la Directive 14/68 pour les équipements sous pression pour les gaz du groupe 2.
- Conception en conformité avec ISO 12500.
- Fabrication certifiée ISO 9001.
* Sélectionnez le générique si vous ne savez pas quel modèle choisir. Le service commercial prendra contact avec vous pour déterminer le modèle adéquat.
(*) Débits indiqués selon ISO 7183 (20°C et 1 bar absolu) sous 7 bars relatifs
Particules : > 99.99% à 1μ
Huile : 0,1 mg/m³ à 20°C
Le préfiltre (1 µm) NVF-M assure la préfiltration Micronique ou assure la protection des filtres déshuileurs à haute efficacité installés en aval.
Caractéristiques détaillées
Facteur de correction selon la pression de service
| Pression de service | Bars | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Facteur | x | 0,27 | 0,41 | 0,54 | 0,67 | 0,79 | 0,9 | 1,0 | 1,08 | 1,16 | 1,23 | 1,3 | 1,36 | 1,41 | 1,46 | 1,51 | 1,56 |
| Température de l'air | °C | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| Facteur | x | 1,05 | 1,03 | 1,01 | 1 | 0,98 | 0,96 | 0,95 | 0,93 | 0,92 | 0,9 | 0,89 | 0,87 |
| Caractéristiques détaillées | NVF-M |
| Classe de qualité selon ISO 8573-1:2001 | Particules : 2 |
| Huile résiduelle : 2 | |
| Filtration des particules | 1μ |
| Teneur résiduelle en huile à 20°C | 0,1mg/m3 |
| Température d’air comprimé mini/maxi | 1°C / 120°C |
| Pression de service maximum | Selon modèle |
| Perte de charge (initiale) | 60 mbars |
| Perte de charge bande humide | 145 mbars |
| Perte de charge maximale recommandée | 350 mbars |
