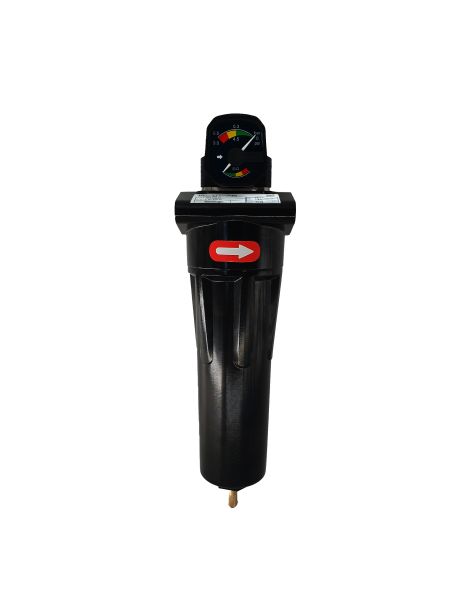

Filtres air comprimé NOVA FILTER
| Marque | Partenair |
| Catégories | Traitement de l'air comprimé, Filtres pour air comprimé |
|
Eau (Vapeur)
|
Classe iso : 7
9876543210
|
|
Particules
1µ
|
Classe iso : 2
9876543210
|
|
Huile résiduelle (à 20°)
0,5 à 0,003 ppm
|
Classe iso : 3
9876543210
|
| Document à télécharger | |
| Brochure NOVA FILTER |

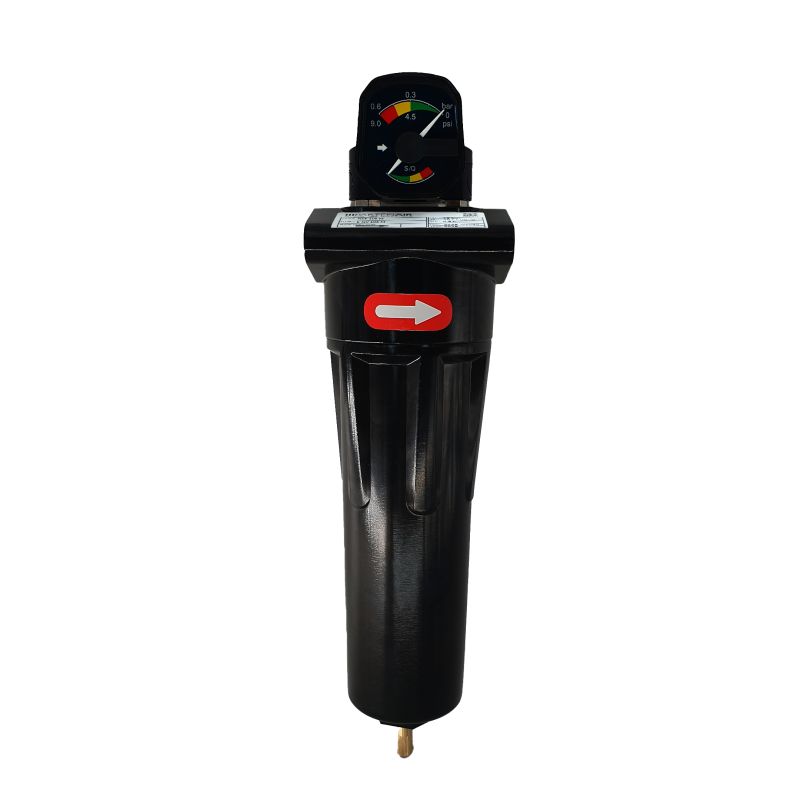

Filtres au charbon actif – Grade A (0,01 μm)
Déshuilage final par adsorption des vapeurs d’hydrocarbures
Les filtres NOVA FILTER NVF-A sont spécialement conçus pour assurer une filtration ultime de l’air comprimé en éliminant les vapeurs d’huile, les hydrocarbures volatils, les odeurs et les goûts résiduels que les filtres coalescents ne peuvent arrêter.
Équipés de cartouches à charbon actif, ces filtres assurent une purification par adsorption, indispensable pour atteindre les plus hauts standards de qualité d’air, notamment dans les secteurs sensibles.
Ils sont à positionner en fin de chaîne de traitement, après les étapes de déshuilage et de séchage, pour garantir un air comprimé parfaitement neutre et conforme aux exigences les plus strictes.
Applications typiques :
-
Industrie agroalimentaire
-
Applications médicales et pharmaceutiques
-
Air respirable et instrumentation de précision
- Adsorption des vapeurs d’huile résiduelles jusqu’à 0,005 mg/m3 à 20°C (Classe ISO 8573 = 1)
- QR Code présent sur le filtre, retrouvez facilement le manuel et les certificats de votre filtre PHENIX !
- Code couleur des éléments filtrants : noir.
- Protection anti-corrosion totale interne et externe par cataphorèse KTL Dip-Coating.
- Filtres conformes à la Directive 14/68 pour les équipements sous pression pour les gaz du groupe 2.
- Conception en conformité avec ISO 12500.
- Fabrication certifiée ISO 9001.
- Matériaux exempts de silicone.
(*) Débits indiqués selon ISO 7183 (20°C et 1 bar absolu) sous 7 bars relatifs
Air sans odeur ni goût
Vapeurs d’hydrocarbures : 0,003 mg/m³ à 20°C
Ces filtres PHENIX-A doivent être installés en aval d’une filtration poussée (PNX-M et PNX-S).

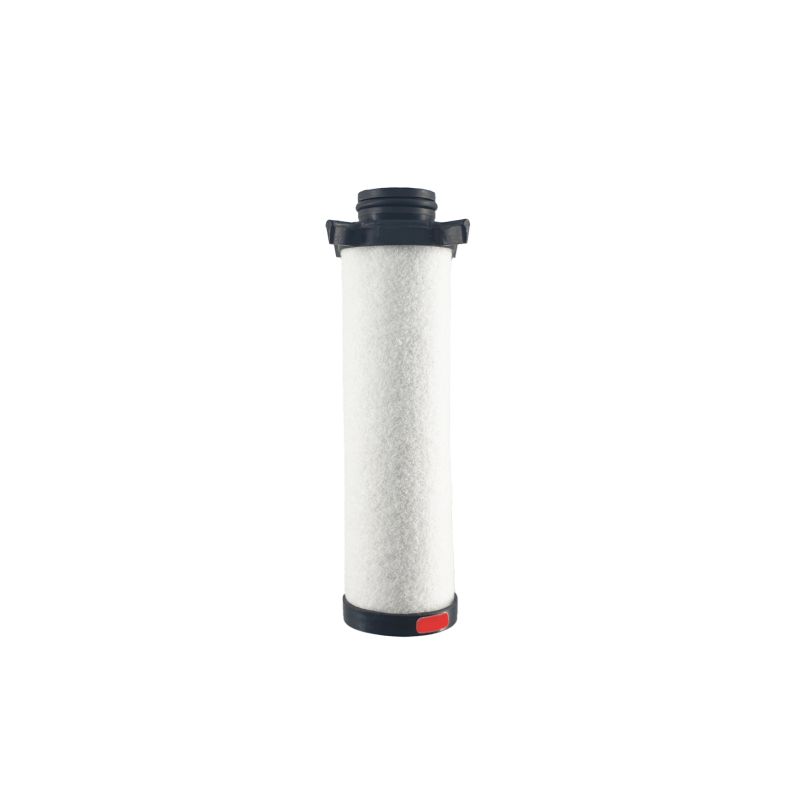

Les éléments contiennent un charbon actif à haut pouvoir adsorbant, choisi pour ses performances sélectives sur les hydrocarbures.
Caractéristiques détaillées
Facteur de correction selon la pression de service
| Pression de service | Bars | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Facteur | x | 0,27 | 0,41 | 0,54 | 0,67 | 0,79 | 0,9 | 1,0 | 1,08 | 1,16 | 1,23 | 1,3 | 1,36 | 1,41 | 1,46 | 1,51 | 1,56 |
| Température de l'air | °C | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| Facteur | x | 1,05 | 1,03 | 1,01 | 1 | 0,98 | 0,96 | 0,95 | 0,93 | 0,92 | 0,9 | 0,89 | 0,87 |
| Caractéristiques détaillées | NVF-A |
| Classe de qualité selon ISO 8573-1:2001 | Particules : 1 |
| Huile résiduelle: 1 | |
| Filtration des particules | 0,01μ |
| Teneur résiduelle en huile à 20°C | 0,005mg/m3 |
| Température d’air comprimé mini/maxi | 1°C / 120°C |
| Pression de service maximum | Selon modèle |
| Perte de charge (initiale) | 40 mbars |
| Perte de charge bande humide | 70 mbars |
| Perte de charge remplacement de l'élément filtrant | 4 à 6 mois |
