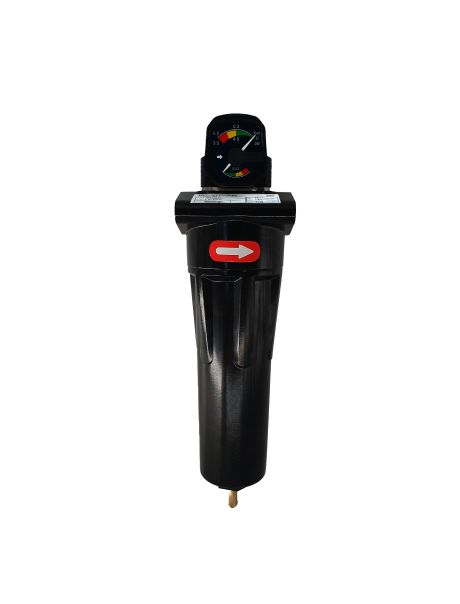

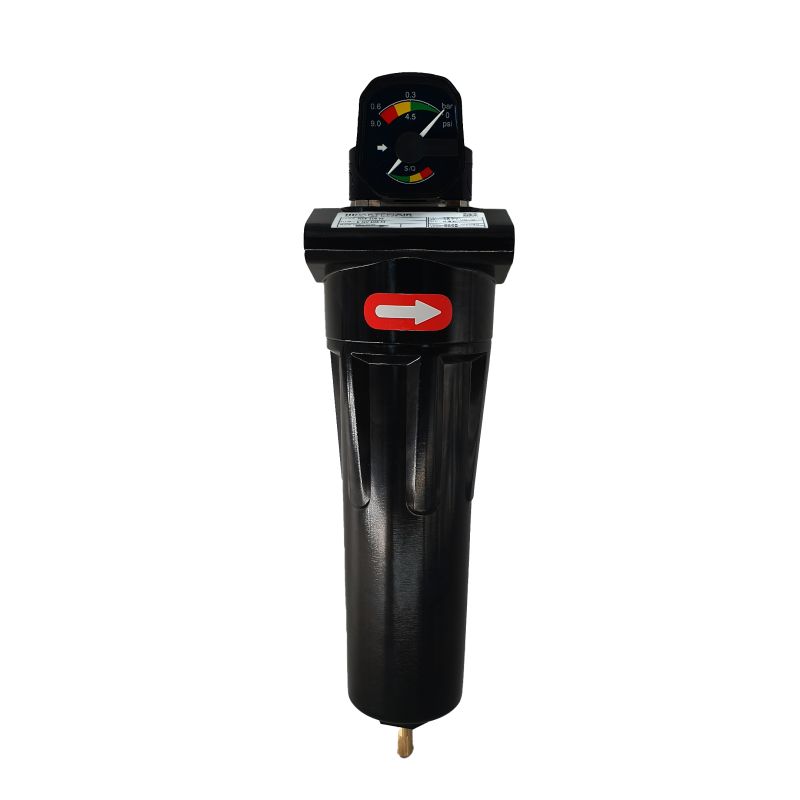

Filtres air comprimé NOVA FILTER
| Marque | Partenair |
| Catégories | Traitement de l'air comprimé, Filtres pour air comprimé |
| Document à télécharger | |
| Brochure NOVA FILTER |
Filtres à particules haute efficacité - Grade U (0,01μm)
Le filtre NOVA FILTER NVF-U assure une filtration sèche à haute efficacité des particules solides ultra-fines, jusqu’à 0,01 micron, pour garantir un air comprimé propre et conforme aux applications industrielles les plus exigeantes.

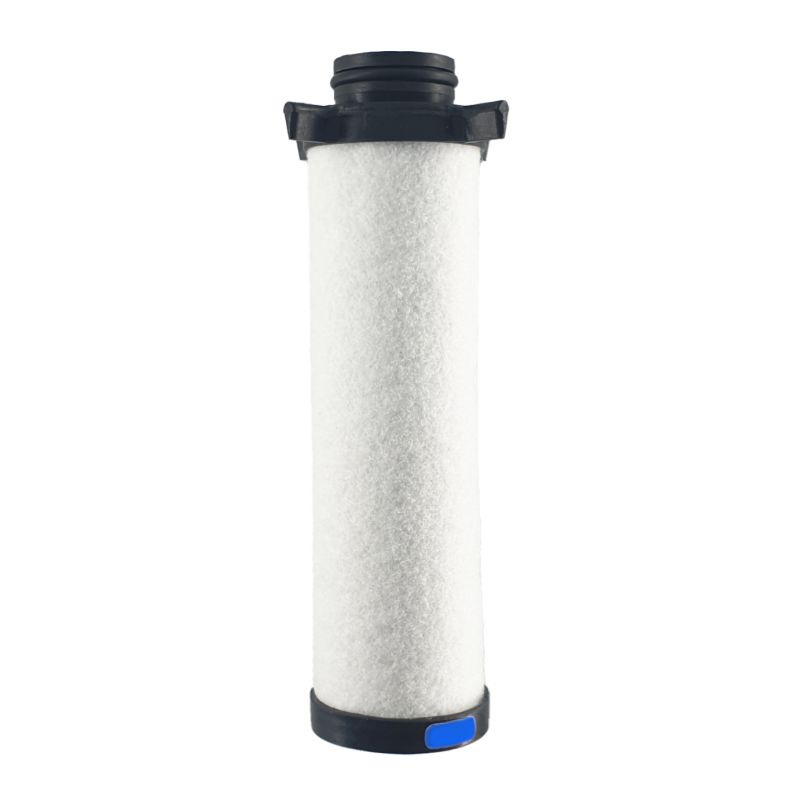

Placé en aval du sécheur ou en complément d’un filtre coalescent, il constitue une barrière efficace contre les poussières résiduelles pouvant endommager les équipements sensibles ou altérer les procédés. Son élément filtrant, doté d’une chaussette drainante en fibres de polyester soudée par ultrasons, offre une excellente tenue mécanique et une faible perte de charge, même à fort débit. Avec son corps en aluminium moulé traité par cataphorèse et sa conception optimisée pour les réseaux jusqu’à 16 bar, le NVF-U s’impose comme une solution fiable et durable pour les secteurs pharmaceutiques, alimentaires, électroniques ou encore de l’instrumentation de précision.
- Filtration de particules jusqu'à 0,01μ et d'huile résiduelle 0,01 mg/m3 à 20°C (ISO Class 8573 = 1 )
- Code QR sur le filtre, pour retrouver facilement le manuel et les certificats de votre filtre PHENIX !
- Protection anticorrosion interne et externe totale grâce au revêtement par immersion KTL.
- Les filtres sont conformes à la directive 14/68 relative aux équipements sous pression pour les gaz du groupe 2
- Conception conforme à la norme ISO 12500.
- Fabrication certifiée ISO 9001.
- Matériaux sans silicone.
(*) Débits indiqués selon ISO 7183 (20°C et 1 bar absolu) sous 7 bars relatifs
Matières particulaires : > 99,9999 % à 0,01μ
Huile : 0,01 mg/m3 à 20°C
Élimination des phases liquides au début du traitement de l'air.
Caractéristiques détaillées
Facteur de correction pour la pression de service
| Pression | Bars | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Facteur | x | 0,27 | 0,41 | 0,54 | 0,67 | 0,79 | 0,9 | 1,0 | 1,08 | 1,16 | 1,23 | 1,3 | 1,36 | 1,41 | 1,46 | 1,51 | 1,56 |
| Air temperature | °C | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| Facteur | x | 1,05 | 1,03 | 1,01 | 1 | 0,98 | 0,96 | 0,95 | 0,93 | 0,92 | 0,9 | 0,89 | 0,87 |
| Caractéristiques détaillées | NVF-U |
| Classe de qualité selon ISO 8573-1:2001 | Particules : 1 |
| Filtration des particules | 0,01μ |
| Teneur en huile résiduelle à 20 °C | 0,01mg/m3 |
| Température min/max de l'air comprimé | 1°C / 120°C |
| Pression maximale de service | Selon modèle |
| Perte de charge (initiale) | 70 mbars |
| Perte de charge bande humide | 170 mbars |
| Perte de charge maximum | 350 mbars |
